Рисунок 10. Графическое изображение точек поля точечного заряда с одинаковой напряженностью

Рассмотрим для определенности два положительных электрических заряда q 1 и q 2 находящиеся на расстоянии а между собой (рисунок 11). Найдем напряженность электрического поля в точке А, расположенной на расстоянии b и с соответственно до первого и второго зарядах.

В соответствии с принципом суперпозиции (независимости) действия электрических полей поле каждого заряда независимо от других зарядов создает в точке А свою напряженность.

Пусть это будут напряженности Е 1 от первого заряда и Е 2 от второго заряда. Зная направления силовых линий от точечных зарядов изобразим векторы напряженностей зарядов в точке А и сложим их векторно по правилу параллелограмма. Получим, что напряженность в точке А от двух данных зарядов будет Е 0 как векторная сумма векторов напряженности Е 1 и Е 2 .

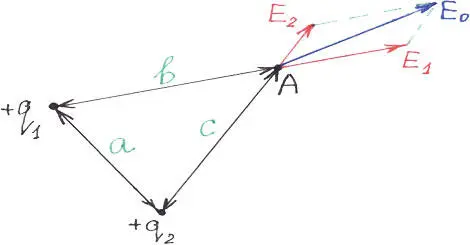

Рисунок 11. Определение напряженности от двух положительных точечных зарядов

На рисунке 12 представлено результирующая напряженность от положительного заряда + q 1 отрицательного заряда (– q 2 ).

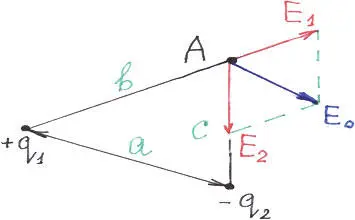

Рисунок 12. Определение напряженности от двух разноименных точечных зарядов
