Илья Чалкин - Лабораторный практикум по материаловедению

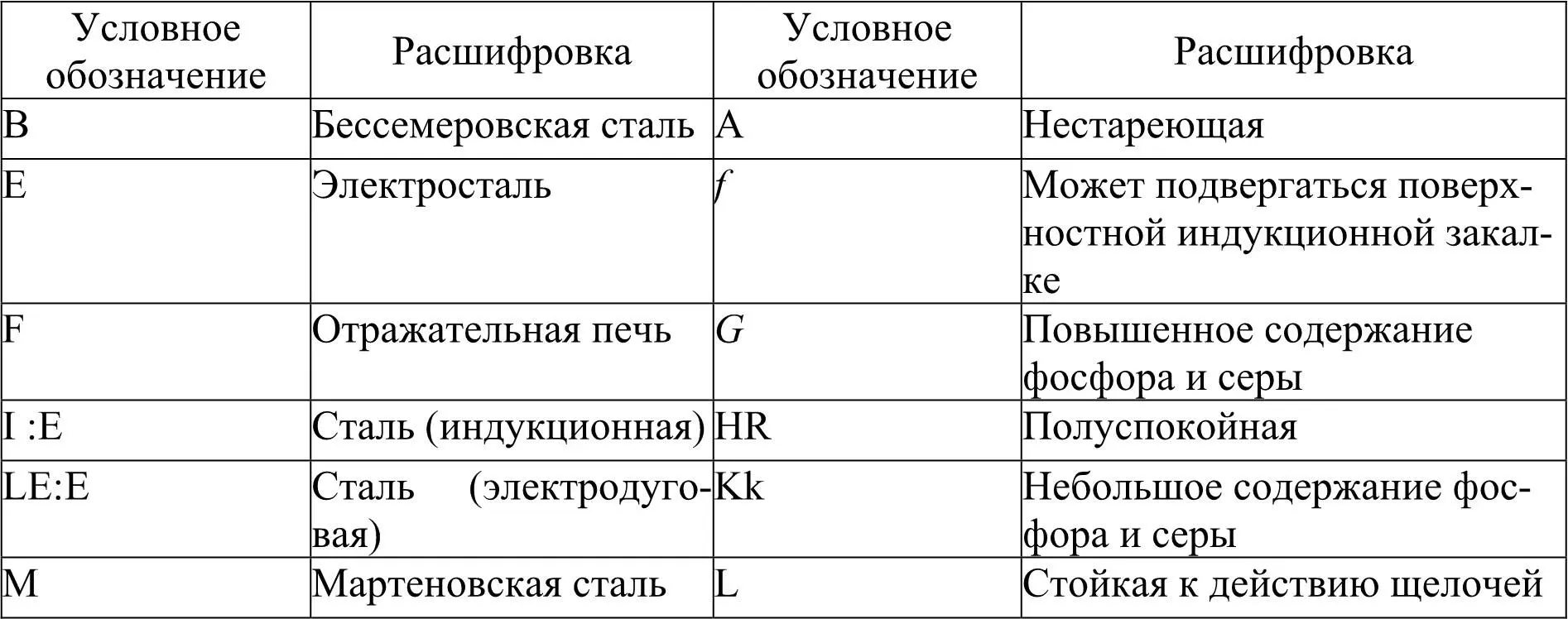

Таблица 1

Группы материалов

Часть по обработке включает гарантийный объем, обеспечиваемый изготовителем, состояние обработки, а также достигнутую при этом прочность (табл. 2). Если при этом должна быть указана минимальная величина прочности без указания определенного состояния обработки, то перед прочностью ставится буква F .

Таблица 2

Группы материалов

Примеры

Обозначение материалов из чугунного литья.У материалов из чугунного литья характеристика осуществляется знаком литья G , который, как правило, связан с данными о виде литья. Простой знак G применяется только в особых случаях (например, при магнитных сплавах, высоколегированных материалах и т. д.). Все остальные данные нанесены на литейный знак с помощью черточки.

Чугун, ковкий чугун и стальное литье характеризуются минимальным пределом прочности при растяжении.

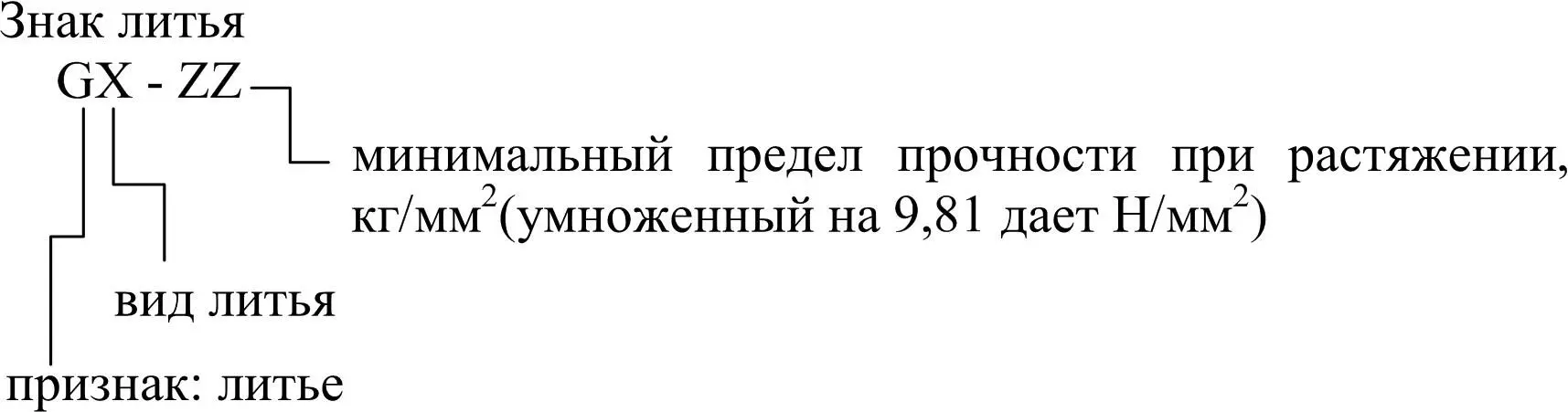

Обозначение

Знаки литья:

G : отливка

GG : серый чугун с шаровидным графитом

GGL : чугун с пластинчатым графитом

GH : отбеленный чугун

GS : стальное литье

GT : ковкий чугун (общий тип)

GTS : черный ковкий чугун

GTW: белый ковкий чугун

Дополнительные данные: К – кокильное литье (GGK), Z – центробежное литье (GGZ).

У отбеленного литья цифры от 0 до 50 за знаком литья GH обозначают толщину твердого внешнего слоя в миллиметрах, а цифры от 51 до 90 склероскопическую твердость по Шору. У жаропрочного стального литья за знаком литья следует указание состава как у стали.

Примеры

Обозначение цветных металлов.Цветными металлами называются все чистые металлы за исключением железа, а также все сплавы, в которых имеется железо не в качестве элемента с наибольшим отдельным содержанием. Цветные металлы с плотностью > 4,5 г/см 3причисляются к тяжелым металлам, цветные металлы с плотностью < 4,5г/см 3– к легким металлам.

Чистые металлы обозначаются своими краткими символами и по нижнему пределу, и по чистоте.

Обозначение

Соответственно степени чистоты у цветных металлов маркировка может происходить в первичном металле (буква Н), чистом металле (нет маркировки) и в самом чистом металле (буква R). Маркировочные буквы иногда ставятся впереди (Mg, Ni), иногда позади (А1).

Для металлов Си и Ti правила следующие: у титана цифры от 1 до 6 присоединяются к химическому символу без штриха (дефиса) (например, Ti 1), причем цифра 1 «чище», чем цифра 6. У меди степень чистоты обозначается буквой от А до F, расположенной через дефис перед химическим символом (например, F–Си), причем F«чище», чем А. У электролитной меди (Е–Си) имеет решающее значение лишь электропроводность [Е–Си– 58; электропроводность в мягком состоянии, по крайней мере, 58,0 м/(Ом • мм 2)]. Бескислородная медь обозначается с помощью предшествующего О (без раскислителя) или S [раскисленная фосфором (SW–Си: низкое остаточное содержание фосфора; SF–Си: высокое остаточное содержание фосфора)]. Катодная медь обозначается КЕ–Сu.

Примеры:

Сплавы цветных металлов.У сплавов цветных металлов обозначение происходит по металлу с наивысшей долей сплавов (основной металл) с добавлением литейного сплава или деформируемого сплава (легко поддающегося холодной обработке давлением).

Исключение составляет медь, здесь обозначение происходит по основному материалу и одному или двум легирующим металлам.

Обозначение

Таблица 3

Группы материалов

У большинства металлических сплавов химический символ основного металла чаще всего не имеет указания на процентное содержание, за ним следуют химические символы легирующих добавок. Составные части сплава указываются с полным процентным содержанием. У деформируемых сплавов отпадают буквенные обозначения для изготовления и применения.
