Илья Чалкин - Лабораторный практикум по материаловедению

Обозначение сталей происходит по трем главным группам: нелегированная, легированная и высоколегированная сталь.

Нелегированные стали.К нелегированным сталям относятся все виды сталей, у которых содержание примесей не превышает следующие установленные максимальные границы, %:

Нелегированная конструкционная сталь(конструкционная сталь профилей широкого применения). Конструкционные стали подразделяются по наименьшему пределу прочности при растяжении.

Обозначение

П ример

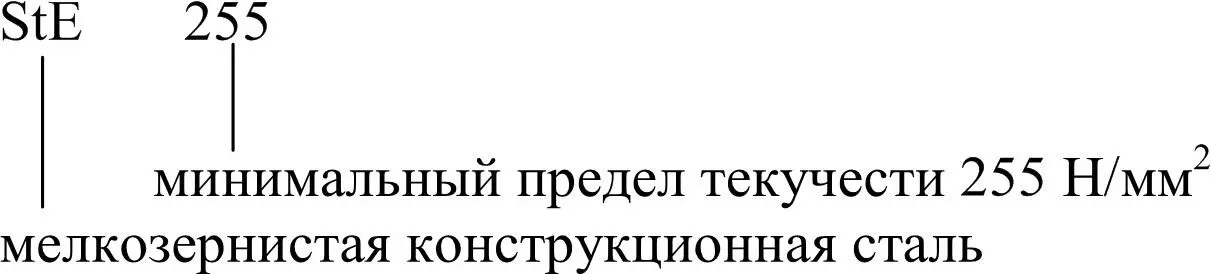

У мелкозернистых сталей подразделение происходит по минимальному пределу текучести. Характеристика мелкозернистых сталей происходит путем вставки буквы "Е" после сокращения St.

Обозначение

группа материала

Сталь для специальных целей, например сталь для динамомашин и для трансформаторов, термобиметаллы (ТВ), сплавы для постоянных магнитов и материалы для реле ( R ) маркируются специально.

Нелегированная качественная сталь.Нелегированные качественные стали отличаются особыми свойствами, например способностью к глубокой вытяжке, пригодностью к обработке на автоматах или нечувствительностью к хрупкому излому.

Обозначение

группа материала

Обозначение

Пример

C80W1

Для областей специального использования существуют характеристики, отличающиеся от систематики. Для проволоки заменяется, например, С на D, листы для котлов будут обозначаться от HI до HIV.

Нелегированная высококачественная сталь.Эти виды стали отличаются по сравнению с качественной сталью более высокой чистотой. Особые признаки качества выражаются маленькими буквами после знака С.

Обозначение

Пример

Легированная сталь.Легированной сталью называется сталь, у которой общее содержание легирующих элементов составляет < 5 %.

Обозначение

Химический символ для углерода отпадает. Химические символы приведенных легирующих элементов расположены в последовательности их содержания (при одинаковом содержании в алфавитном порядке). Для обозначения стали приведены только элементы и нумерация, которые необходимы для определенной характеристики и отличия от других видов стали. Соответствующая последующая цифра о содержании легирующих элементов относится к соответствующему легирующему элементу. Если отсутствует данное число (цифра), то содержание легирующего элемента незначительно. Для определения содержания легирующих элементов в процентах (по массе) цифра умножается на определенный коэффициент:

Со, Cr, Mo, Ni, Si, W ............................................................................... 1/4

Al, Be, Cu, Mo, Nb, Та, Ti, V, Zr, Pb....................................................... 1/10

P, S, N, C, Ce............................................................................................. 1/100

Пример

Высоколегированная сталь.Высоколегированной сталью называется сталь, у которой общее содержание легирующих элементов составляет > 5%.

Характеристика происходит аналогично характеристике легированной стали за исключением того, что, кроме углерода, указываются все легирующие элементы с их фактическим содержанием. Чтобы избежать ошибки, перед характеристикой стоит знак X.

Примеры

Данным о химическом составе и прочности может предшествовать производственная часть и затем следовать часть по обработке.

Обозначение

Производственная часть может содержать данные о видах плавки, а также возникающих при этом свойствах. При современном производстве стали практически учитывается только еще способ продувки кислородом и производство в электропечи (преимущественно в электродуговой печи). Сталь, изготовленная продувкой кислородом сверху ( LD -способ) и сквозной продувкой кислородом ( ОВМ -способ), соответствует SM -качеству с обозначением М . Особые обозначения стали применяются еще только для электростали ( Е ) и стали, выплавленной в вакуумной печи ( V ) (табл. 1). Ради полноты упомянем дополнительные обозначения, содержащиеся еще в стандарте, хотя они частично очень устарели, например пудлинговая и сварочная стали, которые практически не применяются с прошлого века.
