Рис. 6. Гусеничный ход трактора.

Гусеничный ход очень удобен в тех случаях, когда приходится перемещаться по плохим дорогам или вовсе без дорог. Дело в том, что колесо соприкасается с дорогой только на малой площади и потому, если нагрузка на него значительна, прорезает почву. Гусеница же ложится на почву почти половиной своей длины, кроме того ее ширина больше, чем ширина обода колеса. Поэтому нагрузка, приходящаяся на единицу поверхности соприкосновения, т. е. давление на почву, много меньше: гусеничный трактор может идти по вспаханному полю и даже по моховому болоту.

Мы рассмотрели колесо как средство передвижения. Но у него имеется еще много других различных применений. Наиболее древними машинами, в которых было использовано колесо, несомненно являются гончарный станок, мельница и прялка.

Найденные при раскопках древних городов черепки, а иногда и хорошо сохранившиеся глиняные сосуды в возрасте 3000–3500 лет имеют правильную форму круга. Это с несомненностью свидетельствует о том, что они изготовлены на гончарном станке.

Гончарный круг в простейшем виде — не что иное как колесо, насаженное на вертикальную ось. Таким мы его видим на древних изображениях (рис. 7).

Рис. 7. Древнегреческое изображение гончара с гончарным кругом.

Позже было произведено некоторое его усложнение: на вертикальной оси установили два колеса; на верхнее кладется кусок глины, из которой вырабатывается сосуд, тогда как нижнее, обычно большое колесо, служит для вращения всего стана ногами гончара, оно же сообщает стану и равномерность хода (рис. 8).

Рис. 8. Гончарный круг.

Мы видим, что за три с лишним тысячи лет гончарный круг по существу почти не изменился. Первый рисунок — грубое изображение неумелого художника того времени, а второй — современный чертеж. Однако сам станок и способ работы на нем в основном остались прежними.

Другое применение колеса можно видеть на примере жернова. Первобытные земледельцы либо вовсе не дробили зерна, либо разбивали (толкли) его камнями. Позднее они растирали его одним камнем на другом большом плоском камне («терка»). Это была крайне утомительная работа. Сохранилось изображение женщины, растирающей «теркой» зерно (рис. 9).

Рис. 9. Древнеегипетское изображение девушки, растирающей зерно ручной «теркой».

Многие племена Африки и до сих пор пользуются этим первобытным способом. Большим усовершенствованием явилась замена движений «терки» вперед и назад вращательным движением. Оба камня стали делать одинаковыми — в виде горизонтально расположенных колес. Нижнее колесо оставалось неподвижным, а верхнее вращалось. Зерно понемногу подсыпалось в отверстие в середине верхнего камня — жернова, попадало в пространство между верхним и нижним камнями и растиралось.

Третьим примером применения колеса в простейших машинах является прялка. Простейшее веретено, иногда с грузилом внизу, вращали пальцами и пряли на нем сначала шерсть, а потом и растительные волокна. Позднее веретено стали вращать с помощью колеса, перекинув через веретено и обод колеса бесконечный шнурок (рис. 10).

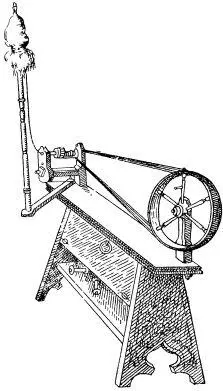

Рис. 10. Прялка по рисунку XV века.

В таком устройстве было осуществлено изменение числа оборотов при вращении: при сравнительно медленном вращении приводного колеса веретено вращалось быстро. Второе важное изобретение, усовершенствовавшее самопрялку, — это топчан (механизм, позволяющий превращать качательное движение доски во вращательное движение колеса) (рис. 11).

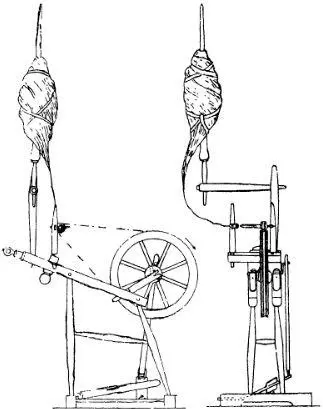

Рис. 11. Ножная самопрялка.

Приведем еще рисунок стенной росписи, обнаруженный в одном из разрушенных зданий древнеримского города Помпеи [1] Помпея при извержении Везувия в 79 г. н. э. была засыпана пеплом и раскопана, примерно, сто лет тому назад. (рис. 12).
