Рис. 2. Древнеримская военная повозка с колесами, наглухо насаженными на ось (скат).
Это примитивное устройство сохранилось в крестьянской телеге, заснятой в 90-х годах прошлого столетия. На рис. 3 ясно видно, что ось этой телеги вращается одновременно с колесами.

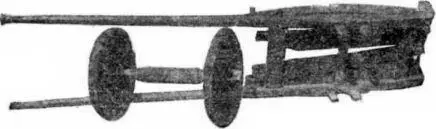

Рис. 3. Скат в русской крестьянской телеге конца XIX в.
Смазку оси стали тоже производить искусственно, применяя для этого выкуренную смолу — деготь.
Не следует думать, однако, что в отличие от обычных колес скат (глухая насадка колес на ось) — технически плохое решение вопроса. Наоборот, скат имеет даже немаловажные преимущества перед обычным колесом, насаженным на неподвижную ось: он проще в изготовлении и прочнее. Поэтому его и сейчас применяют во всех современных паровозах и железнодорожных вагонах (рис. 4).

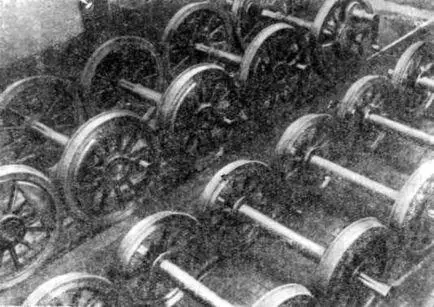

Рис. 4. Современные скаты железнодорожных вагонов и паровозов.
Единственное его неудобство обнаруживается только при крутых поворотах, когда одно из колес должно пройти более длинный путь по сравнению со вторым. Второе же колесо должно при этом не катиться, а скользить. На железной дороге, где повороты плавные, это почти незаметно, но уже у трамвая скольжение на повороте нередко дает о себе знать скрипом и быстрым износом рельс. У телег с деревянными осями и колесами в таком случае возможны поломки. Поэтому крупным шагом вперед в развитии техники передвижения было изобретение колес со ступицей, насаживающихся на неподвижную ось. В этом случае оба колеса вращаются независимо одно от другого, и при поворотах не возникает скольжения. Однако изготовление такого колеса много труднее и требует применения более совершенных инструментов. Кроме того, сплошные колеса подобного типа весьма тяжелы. С течением времени их сменили колеса со спицами, сначала весьма грубые, затем изящные (рис. 5).
Рис. 5. Изготовление колес со спицами в XVIII в. (со старинного рисунка).
В дальнейшем появились металлические оси и металлические колеса.
Промышленная революция в Западной Европе в конце XVIII в., появление крупного машинного производства, вызвала коренные преобразования в средствах сношения и транспорта. Необходимость улучшения способов доставки руды и топлива способствовала изобретению рельсовых путей. Катящиеся по рельсам колеса были снабжены выступами на ободе (ребордами). Перевозка промышленных грузов стала производиться конной тягой на рельсовых путях.
В середине XVIII в. впервые было сделано изобретение, правда долго не применявшееся, позволившее коренным образом улучшить использование вращательного движения в технике. Дело в том, что и при колесе, неподвижно насаженном на ось, и при колесе со ступицей, вращающемся на неподвижной оси, все же остается трение скольжения, которого нет при самых простых катках. Идея нового изобретения состояла в том, чтобы уничтожить трение скольжения, поместив между осью и ступицей колеса ряд катков либо цилиндрической формы, либо в виде шариков. Это позволило уменьшить трение во втулке оси в шесть-семь раз по сравнению с хорошо смазанным обычным колесом. Такое улучшение особенно пригодилось, когда стали строить повозки, передвигаемые с помощью приложения человеческой силы, — велосипеды и самодвижущиеся повозки — автомобили. В наше время шариковые подшипники устанавливаются почти везде, где есть вращающиеся части машин.
Новейшее улучшение колесных повозок — это применение резиновых шин. Уже давно обод колеса для увеличения прочности стали стягивать железным кольцом — шиной, его надевали на готовое колесо в нагретом виде. При остывании железная шина стягивалась и прочно охватывала деревянный обод колеса. При быстрой езде по каменной дороге такое колесо создавало шум и вызывало сильную тряску. Когда научились обрабатывать резину, поверх железного обода стали накладывать еще резиновый. Это сразу избавило повозку от стука и в значительной мере уменьшило тряску.
Еще более совершенная резиновая шина, изобретенная в конце XIX в., состоит из двух частей: прорезиненной плотной покрышки и тонкой воздухонепроницаемой камеры, которую накачивают воздухом до давления в несколько атмосфер. Такая упругая шина еще лучше устраняет тряску, кроме того, она облегчает ход повозки. Дело в том, что на всякой неровности дороги неупругое колесо, а с ним и повозка должны на большом ходу подскакивать при ударах о препятствия. Как ни малы эти подъемы, надо затрачивать на них работу. Если же шины упруги, то они проминаются на отдельных бугорках и ось при этом не поднимается, а значит, и не производится добавочная работа на поднятие груза (веса повозки с кладью).
