Олег Попов - Астрономия в увлекательном изложении и занимательных вопросах

Царь Петр I в 16-летнем возрасте овладел измерениями с помощью астролябии, привезённой из Франции Я.Ф. Долгоруковым в 1688 г. Он научился определять географическую широту по высоте Солнца в полдень, о чем сохранилась его собственноручная запись. Для решения такой простейшей задачи достаточно было иметь морскую астролябию, состоящую всего из двух деталей – градуированного круга и визира. Немецкая астролябия, которой пользовался Пётр, до сих пор хранится в Зимнем дворце Петра.

Фрагмент стр. 12 книги «Петр Великий» Б. Караджев, художник И. Вышинский, Перьм «Урал-Пресс» 1992 г. [6]

Изготовлением русских астролябий занималась мастерская при Академии наук. Позже интерес Петра сместился в сторону более полезных в практическом отношении инструментов – геодезических астролябий, которые можно было использовать при земельных съемках, а также подзорных труб и телескопов.

Интересный эпизод, связанный с астрономическим инструментом описан в следующем отрывке: ?В половине двенадцатого в Старгород вошёл молодой. В руке молодой человек держал астролябию. – Кому астролябия? Дёшево продается астролябия! Для делегаций и женотделов скидка. К обеду астролябия была продана слесарю за три рубля, – Сама меряет, – сказал молодой человек, передавая астролябию покупателю, – было бы что мерить.? Кому астролябию? Дешево продается астролябия! Для делегаций и женотделов скидка?

«Астролябия ("Двенадцать стульев")»

Ильф и Петров

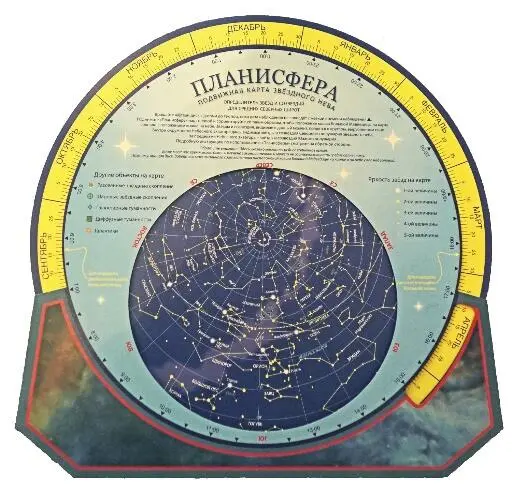

Современным потомком астролябии является планисфера – подвижная карта звёздного неба, которая необходима для изучения астрономии.

Планисфера (от лат. planum – плоскость или от греческого-шар)– изображение небесной сферы на плоскости в стереографической проекции. Планисферы употреблялись вплоть до XVII века для определения моментов восхода и захода небесных светил. Обычно представляли собой координатную сетку, нанесённую на металлический диск, около центра которого вращалась алидада, облегчавшая отсчёты.

С введением специальных таблиц планисферы вышли из употребления в качестве научного инструмента, однако сохранили функцию учебной подвижной карты звёздного неба. Подвижная карта звёздного неба позволяет определять условия видимости небесных объектов и планет на разных широтах, явление кульминации небесных объектов, их высоту и координаты, узнать (примерно) какова их светимость. Астролябия использовалась до начала XVIII века, потом её заменили более точные угломерные инструменты: секстанты, квадранты, октанты.

Успехи мореплавания и эпоха великих географических открытий потребовали нового развития астрономии, так как положение корабля можно было определить только астрономическими средствами. Поэтому особенно популярными стали такие угломерные инструменты, как квадранты и секстанты.

Историческая гравюра Иоганна Гевелия с его квадрантом

Квадрантом называют устройство, которое служит для измерения углов, со шкалой, рассчитанной на 90°.

Квадрант обладал тем преимуществом перед астролябией, что его можно было изготовить значительно больших размеров. Чем крупнее инструмент, чем точнее была его градуировка, тем более точные измерения можно с ним выполнить.

Квадрант, созданный Тихо Браге. Гравюра из книги "Механика обновленной астрономии", изданной в 1598 году.

Благодаря точности этих инструментов были созданы самые подробные астрономические таблицы. В период до изобретения телескопа лучшим астрономом-наблюдателем считали Тихо Браге. В знаменитом стенном квадранте Тихо Браге стена была вырезана по дуге круга, на ребре нанесены деления, по ним перемещалась диоптра, а другая диоптра приходилась в центре круговой дуги. В 16 веке в Европе на острове Вен Тихо Браге создал две обсерватории-? Ураниборг? (? Небесный замок?) и? Стьернеборг? (? Звездный замок?). Эти обсерватории в дотелескопическую эпоху были самыми выдающимися астрономическими обсерваториями. Квадранты и секстанты Ураниборга позволяли выполнять измерения с точностью до угловой минуты: очень большая точность для того времени. Наблюдения, проведенные Тихо Браге, позволили Кеплеру создать законы движения планет. "Большой стенной квадрант» Тихо Браге был не только революционным для того времени прибором, но и настоящим произведением искусства.
