Источники переменного тока, включенные в электрическую цепь, дают ток, величина и направление которого периодически меняются. Переменный ток в промышленных и осветительных сетях (технический переменный ток) меняет свою величину и направление 100 раз в секунду, при-этом он течет 50 раз в одном направлении и 50 раз — в противоположном.

Технический переменный ток называют периодическим. Он характеризуется числом периодов (колебаний) в 1 секунду, или частотой. За единицу измерения частоты периодического тока принят 1 герц, то есть 1 период изменения тока в 1 секунду. Промышленный ток имеет частоту 50 герц. Периодический ток изображается на схемах (рис. 1) кривой линией, называемой синусоидой. Из рисунка видно, что переменный ток дважды достигает максимального (амплитудного) значения за один период колебания.

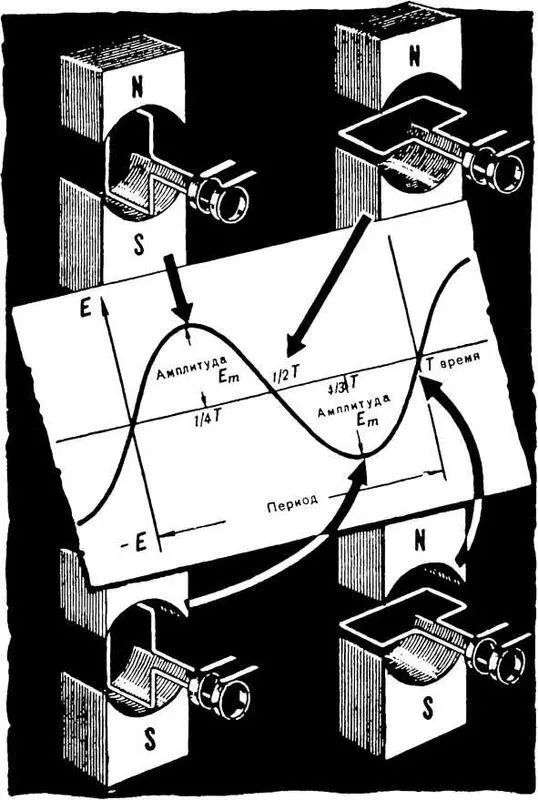

Рис. 1. Графическое изображение переменного тока.

Весьма важным достоинством переменного тока является возможность его преобразования из высокого напряжения в низкое, и наоборот, почти при одной и той же мощности. Такое преобразование тока называют трансформацией, а приборы, при помощи которых она осуществляется, — трансформаторами. Трансформаторы бывают повышающими и понижающими. В повышающих трансформаторах происходит преобразование переменного тока низкого напряжения в переменный ток высокого напряжения (до 200, 400 и 500 тысяч вольт). С помощью понижающих трансформаторов преобразуют переменный ток высокого напряжения в переменный ток низкого напряжения (до 120, 220 и даже до 1 вольта и меньше). Более подробно мы рассмотрим трансформаторы ниже, в главе «Домашняя электромастерская пионера».

Электрическая энергия может быть получена за счет преобразования химической энергии (в гальванических элементах и аккумуляторах), преобразования тепловой энергии угля (тепловые электростанции), преобразования механической энергии рек и энергии ветра (гидро- и ветроэлектростанции), преобразования тепловой энергии, выделяющейся при распаде ядер урана (атомные электростанции), за счет непосредственного превращения атомной энергии в электрическую (атомные батареи), за счет непосредственного превращения солнечной энергии в электрическую (солнечные батареи) и, наконец, за счет непосредственного превращения тепловой энергии в электрическую (термоэлектробатареи, термоэлектрогенераторы).

Самыми простыми источниками постоянного электрического тока являются гальванические элементы. Они могут быть весьма широко использованы там, где нет электрического освещения, а также при проведении различных экспериментов и испытаний в вашей домашней мастерской или электролаборатории.

Существует очень большое количество различных гальванических элементов. Многие из них вы можете изготовить сами и применить в дело.

Возьмите стакан кипяченой воды и растворите в нем две столовые ложки поваренной соли. Вы получили электролит. Опустите в него медную и цинковую пластинки так, чтобы они не касались друг друга, а концы их выходили из электролита, как показано на рисунке 2.

Рис. 2. Простейший источник электрического тока.

Вы получили источник тока, который называется гальваническим элементом. Цинковая пластинка в элементе является отрицательным полюсом, или отрицательным электродом, так как она в растворе заряжается отрицательным электричеством. Медная пластинка служит положительным полюсом, или положительным электродом.

Присоедините проводами лампочку от карманного фонаря к электродам вашего элемента. Она даст слабый, быстро угасающий свет. Этот источник имеет напряжение около 1 вольта. Если соединить проводами четыре или пять таких элементов последовательно, то получится батарея элементов.

Последовательное соединение элементов производится так: положительный электрод первого элемента соединяют проводником с отрицательным электродом второго элемента, а положительный электрод второго элемента соединяют с отрицательным электродом третьего элемента, и т. д.

Таким образом, у полученной батареи будет два свободных электрода, один из них — отрицательный (от первого элемента) и положительный (от четвертого или пятого элемента). К этим электродам (полюсам батареи) следует подключать какой-либо потребитель электрического тока, например лампочку от карманного фонаря. Она даст яркий свет, который постепенно будет становиться все слабее и слабее и, наконец, совсем померкнет. Как объяснить причину этого явления?
