На вахте у котлов уже не стоят покрытые потом и угольной пылью кочегары, которые изнемогали когда-то от страшной жары, орудуя в топках «ломиками» и «шуровиками» весом в 20–30 килограммов. За одну вахту иногда приходилось каждому забрасывать в топку по две — три тонны угля. На смену кочегарам пришли котельные машинисты.

В отделении, где стоят котлы с мазутным отоплением, нет ни страшной жары, ни угольной пыли. Здесь от котельного машиниста не требуется большой физической силы. На каждом котле много клапанов, кранов и приборов. Котельный машинист только следит за показаниями приборов и, сообразуясь с ними, налаживает работу котла. Часто у котла бывают автоматические приборы. Тогда автоматы делают за человека все: подают в строгом соотношении воду, мазут, воздух и точно регулируют давление пара.

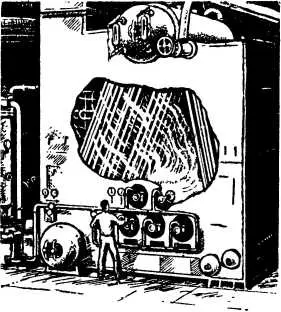

Водотрубный котел с нефтяным отоплением.

Перейдем теперь в машинное отделение парохода.

Цилиндры машины покоятся на массивных колоннах, скрепленных с фундаментной рамой. Сквозь днище цилиндров проходят длинные штоки. На верхнюю часть каждого штока насаживается поршень. А нижняя часть штока заканчивается поперечиной с ползуном. Ползун скользит вверх и вниз по шлифованным поверхностям параллелей, укрепленных на колонне машины. Параллели поршня предохраняют шток от искривления.

Поперечина соединена с следующей тягой, которую называют шатуном.

Шатун устроен так, что его верхняя часть ходит вверх и вниз вместе с ползуном и штоком, а нижняя часть вращает, словно нога велосипедную педаль, одно из колен коленчатого вала машины.

Таким образом, прямолинейно-возвратное движение поршня в цилиндре преобразуется во вращательное движение коленчатого вала. Вращение коленчатого вала при помощи особого передаточного механизма — эксцентрика — производит попеременный впуск пара то в верхнюю, то в нижнюю полость каждого цилиндра через специальную золотниковую коробку, расположенную рядом с цилиндром.

Золотники открывают окна то в верхней, то в нижней полости цилиндра, впуская туда пар. Пар от котла подводится по трубе через золотниковые коробки в цилиндр высокого давления, затем последовательно в цилиндры среднего и низкого давления, а из цилиндра низкого давления он уже отводится в конденсатор. Коленчатый вал машины соединен с гребным валом, выходящим из кормовой части судна наружу.

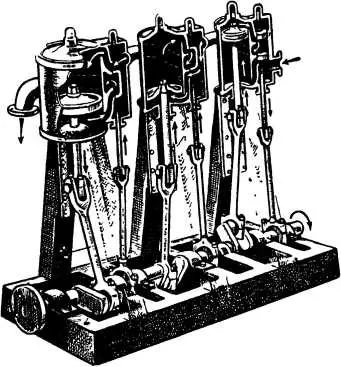

Схема паровой машины с тройным расширением пара.

У первых пароходов гребных винтов еще не было. Были гребные колеса. Колеса удобны на реке, где мелко и нет больших волн. И сейчас еще существуют речные пароходы с колесами. На море с гребными колесами — просто беда, особенно когда разгуляются волны. Вот пароход кренится на правый борт. Колесо этого борта глубоко зарывается в воду, а левое обнажается. В этот момент работа левого колеса бесполезна. Оно хлопает лопастями в воздухе, а пользы для парохода никакой нет. Перевалится пароход на левый борт, правое колесо вращается впустую. А если так, то и машина работает неравномерно. Одно колесо перенапрягается, другое действует вхолостую. От такой работы части машин быстро изнашивались, выходили из строя, а лопасти колес ломались.

Так было до тех пор, пока на пароходе не установили винт. Полезное действие винта было известно еще в глубокой древности. В те времена его использовали для выкачивания воды. Рассказывают, что еще в 1630 году из Китая в Европу привезли модель винта, предназначенного для движения судна. Но в эпоху парусного флота еще не было машин, которые могли бы вращать такой винт.

Пароход «Саванна» США. 1819 г.

И только с появлением механического двигателя начали создавать и применять все более удачные конструкции гребных винтов. Очень интересный винт предложил чешский изобретатель Йосеф Рессель в 1827 году. Его винт в США и Австрии признали вполне пригодным для движения парохода. За создание гребного винта Ресселю даже поставили памятник в Вене и Нью-Йорке.

Необычайный случай произошел с другим изобретателем — англичанином Смитом: он испытывал в 1836 году судно, имевшее длинный деревянный винт Архимеда.
