Но, кроме усовершенствования самой машины, немало пришлось поработать и над устройством котлов, дающих пар.

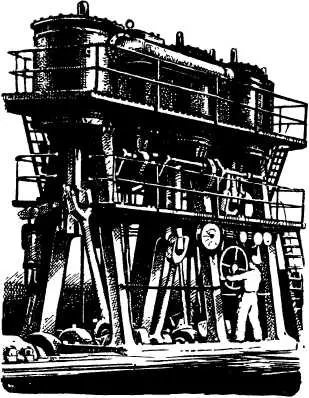

Паровая машина тройного расширения.

Давайте посмотрим, каким образом в котле получался пар.

Котел — это большой стальной барабан, стоящий на прочном фундаменте. Конечно, он не похож на те котлы, в которых варят пищу, уже потому, что огонь разводят не снаружи, а внутри его — в топках. Если сравнивать его, то лучше с самоваром. Только, кроме жаровой трубы, у судового котла внутри множество трубок. Их называют дымогарными. Через них проходят из топки и огневой коробки горячие газы. Потом эти газы уходят в дымовую трубу парохода. Вода наполняет корпус котла поверх трубок. Но сверху еще остается пространство, где собирается пар. А пар получается от испарения воды, нагреваемой горячими трубками и стенками топок.

Такой котел называют огнетрубным.

Есть еще водотрубные котлы. У них наоборот: вода идет по трубкам, а горячие газы нагревают трубки снаружи. Да и внешне эти котлы никак не похожи на огнетрубные. У них два, а то и три барабана, правда, небольших размеров.

Водотрубные котлы гораздо лучше огнетрубных. Они не так тяжелы и громоздки. Воды им требуется в несколько раз меньше.

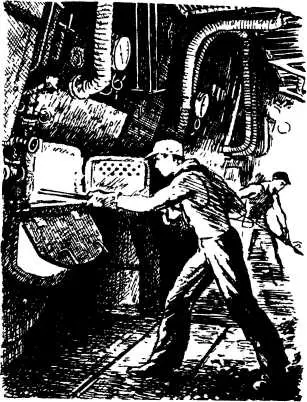

Котельная парохода начала XX века.

Много значит для работы котла, какое в нем сжигается топливо.

Раньше топливом для судовых котлов служили каменный уголь и дрова.

При сгорании угля образуются горячие газы, которые через огневую коробку проникают в дымогарные трубки. Но не вся энергия, заключенная в угле, переходит в энергию пара.

Дело в том, что уголь сгорает не полностью, — какая-то часть его вылетает в дымовую трубу. Потому она и дымит! Много теплоты уносят в дымовую трубу продукты горения угля.

Нужно рассказать еще и о том, что даже после того, как пар поработал во всех трех цилиндрах машины, его «приключения» не заканчиваются. Когда-то пар на судах выпускали прямо в воздух. Из машины пар направлялся в особый бак — конденсатор. Пар, касаясь холодных трубок, охлаждался и превращался в воду — конденсат. Эту воду питательный насос гнал в котел, где она снова становилась паром.

Конечно, на пути от котла до конденсатора какие-то потери пара будут. И каждый раз в конденсатор поступает воды меньше, чем подано в котел. Ну, на этот случай на пароходе всегда имеется запас пресной воды для добавки в котел. Такой запас хранится в особых цистернах.

А если выпускать пар в воздух, то воды не напасешься. Тут понадобится такой запас, что и полпарохода для него будет мало. Тогда не пароход, а какой-то водовоз получится. Где тут думать о грузах! Впору только воду возить.

Вы можете спросить: а зачем возить воду, когда вокруг парохода целое море? Качай себе воду в котел из-за борта, а пар выбрасывай в воздух.

Но этого делать нельзя, — так только беды пароходу наделаешь.

Когда морская вода станет превращаться в пар, на стенках котла будет оседать соль — накипь. Эта накипь постепенно образует вторую стенку котла. Получится как бы подкладка внутри стального котла. Стальная стенка, огражденная от воды накипью, будет перегреваться до температуры в топке. От такого жара у стальной стенки уменьшается прочность. Она может растянуться и лопнуть, и вода хлынет в горящую топку. При этом мгновенно получится столько пара, что ему нипочем любые прочные стенки. Как снаряд, разорвется котел, разнесет вдребезги палубу. От такого взрыва может не уцелеть и весь пароход. Поэтому никто не качает воду в котел из-за борта, а возят с собой пресную воду, да еще и конденсатор применяют. На судах дальнего плавания имеется особый аппарат — опреснитель, превращающий соленую воду в пресную, для питания котлов и мытья людей.

Современные судовые котлы приспособлены для работы не на угле, а на нефти, — вернее, на мазуте, который представляет собой остатки ее после переработки.

Для сжигания мазута в топке его распыляют особым прибором — форсункой. Форсунка распыляет подводимый по трубе мазут и выбрасывает его из сопла. Пламя горящего мазута похоже на метелку, а температура достигает 1600°. При таком пламени получается меньше несгоревшего топлива, сажи и искр, чем при угольном отоплении. Да и температура пламени намного выше, чем при сгорании угля; значит, и размеры топки можно делать меньше.
