Рис. 54. Плавление воска на поверхности кристалла кварца.

Почему лунка имеет такую форму?

Да потому, что тепло, идущее от конца проволочки, распространяется вдоль поверхности кристалла в разных направлениях, с разной скоростью. Способность кристалла проводить тепло, его теплопроводность, различна в разных направлениях. В том направлении, в котором теплопроводность кристалла больше, края лунки отстоят дальше от конца проволочки. В этом направлении и будет вытянут эллипс.

Еще более своеобразно поведение кристаллов по отношению к лучам света.

В 1669 году датский врач и математик Эразм Бартолин обнаружил, что предметы, рассматриваемые через прозрачную пластинку, сделанную из кристалла исландского шпата, кажутся раздвоенными (рис. 55).

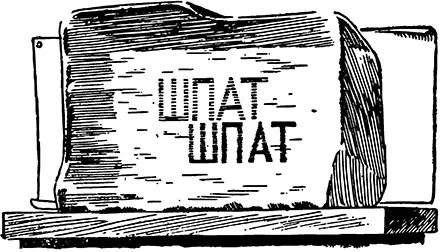

Рис. 55. Двойное лучепреломление.

Происходит это потому, что в этом кристалле луч света распадается на два луча, идущих по разным направлениям. Открытое Бартолином явление назвали двойным лучепреломлением. Замечательно, что в том же кристалле исландского шпата можно найти такое направление, двигаясь вдоль которого световой луч не будет распадаться на два луча и кристалл будет подобен обычному стеклу.

Рассматривая особенности кристаллических тел, нельзя забыть об одном их удивительном свойстве, находящем в наше время важное применение в технике, а именно — о пьезоэлектрическом эффекте.

Если из кристалла кварца вырезать пластинку так, как это показано на рисунке 56, и сжать ее, то на противоположных гранях пластинки возникнут электрические заряды. Одна грань зарядится положительно, противоположная ей — отрицательно.

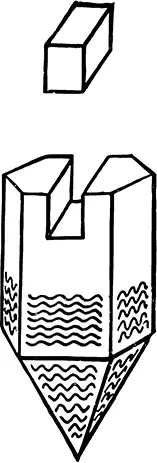

Рис. 56. Пьезопластинка.

При замене сжатия растяжением электрические заряды тоже появятся, но только знаки их будут обратными: грань, заряженная раньше положительно, теперь будет нести отрицательный заряд, и наоборот. Чем больше сжатие или растяжение пластинки, тем больше и возникающие заряды.

По-гречески слово «пьезо» означает давление, слово «эффект» — действие; поэтому появление электрических зарядов под действием давления и назвали пьезоэлектрическим эффектом.

Пьезоэлектрический эффект обратим. Это означает, что если противоположные грани пластинки зарядить разноименным электричеством, то в зависимости от того, какая грань заряжена положительно, а какая отрицательно, пластинка или сожмется или сделается более толстой.

Пьезоэлектрические кристаллы используются в многочисленных приборах, предназначенных для измерения давления. Действительно, для того чтобы узнать давление, достаточно измерить величину возникшего заряда, а это в наше время можно сделать очень точно.

То, что мы называем звуком, представляет собою чередующиеся сжатия и разряжения воздуха, воды или какого-либо другого материала, в котором звук распространяется. Естественно, что пьезоэлектрические кристаллы можно использовать и для устройства чувствительных приемников звука — пьезокристаллических микрофонов.

Пьезокристаллические микрофоны широко применяются в гидроакустике для обнаружения приближающихся судов или подводных лодок.

Обратный пьезоэлектрический эффект используется при устройстве кристаллических излучателей звука. Особенно велико значение этих приборов (рис. 57) при получении ультразвуков, находящих себе все более широкое применение в технике, биологии, медицине.

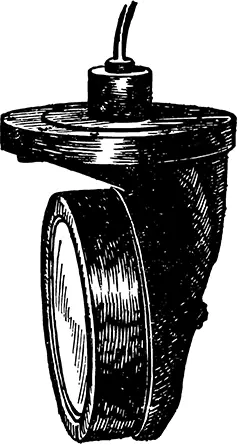

Рис. 57. Пьезоэлектрический излучатель ультразвука.

Наше знакомство с твердыми телами будет неполным, если не упомянуть о твердых телах, не имеющих правильной формы, характерной для кристаллов.

Взгляните на кусок оконного стекла. Специальной машиной ему придана хорошо знакомая нам форма тонкой пластинки. Если разбить кусок стекла, то среди осколков не удастся обнаружить правильных кристаллов. Очевидно, частицы стекла не расположены в таком строгом порядке, как частицы, образующие кристаллы. Современная наука подтверждает это заключение.
