Большинство приборов, сконструированных нашими читателями, питается постоянным током, обычно от батарейки. Но батарейки обладают двумя существенными недостатками: коротким сроком службы и сравнительно большой ценой. Поэтому неудивительно, что всюду, где это возможно, батарейные приборы подключают к местной электросети, используя при этом выпрямитель.

Сегодня мы предлагаем вам построить простейший выпрямитель, пригодный особенно для питания микроэлектродвигателей, часто используемых юными конструкторами в различных приборах.

Нам понадобятся следующие детали:

— трансформатор (для звонка или другой),

— 2 диода типа, ДГ-Ц21 или ДГ-Ц22,

— электролитический конденсатор 100 мкф/15 в,

— сетевой шнур со штепселем,

— 2 радиотехнические розетки

— и как всегда вспомогательные материалы: соединительные провода, дощечка, фанера для шасси и корпуса прибора, шурупы, паяльник, олово, канифоль.

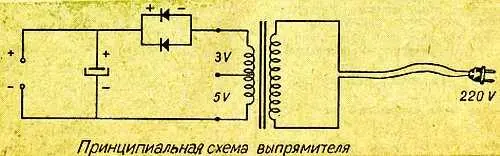

Принципиальная схема нашего прибора весьма проста. Трансформатор понижает напряжение до нескольких вольт. Это пониженное напряжение выпрямляется двумя диодами, соединенными параллельно. Применение двух диодов позволяет выпрямлять большие токи без опасности выхода из строя диодов.

На выходе выпрямителя включен конденсатор большой емкости, улучшающий работу схемы. Если вам, ребята, трудно будет приобрести такой конденсатор, можете обойтись и без него.

Монтируется схема тоже легко. При монтаже особое внимание надо обратить на правильное соединение обоих диодов и конденсатора: оба положительных вывода диодов следует соединить с положительным полюсом электролитического конденсатора.

Шасси прибора лучше всего сделать из дощечки толщиной 0,5–1,0 см соответствующих размеров, зависящих главным образом от величины трансформатора. Вместо трансформатора от звонка можно применять любой сетевой трансформатор, дающий на выходе напряжение около 4–6 вольт, например, от радиоприёмников. Хорошо работают также большие трансформаторы от громкоговорителей.

Первичную обмотку (тонкий провод) присоединяем к шнуру со штепселем. В этом отношении удобен трансформатор для звонка со специальными гнездами, в которых имеются гайки для крепления проводов.

Место соединения обмотки со шнуром хорошо обмотать изоляционной лентой или медицинским пластырем. В трансформаторах для звонка имеются также отводы, позволяющие получать на выходе напряжения 3–5—8 вольт.

Наш сетевой выпрямитель прост и удобен в эксплуатации. Не забывайте, однако, отключать выпрямитель от сети, когда он не работает. Из листа фанеры следовало бы сделать корпус, чтобы защитить схему от повреждения и пыли.

Инженер Конрад Видельский
