Горизонты техники для детей, 1965 №4

Детали и материалы:

— 1 полупроводниковый триод П13 — П15,

— 1 сопротивление 5,6 ком/0,1 вт,

— 1 сопротивление 1,8 ком/0,1 вт,

— 1 трансформатор для громкоговорителя (см. описание),

— 1 громкоговоритель 4–6 ком,

— 3 лабораторных штепселя,

— 3 радиотехнических контактных гнезда,

— 1–2 метра сетевого провода (двухжильного),

— 3 шурупа,

— дощечка размерами 100х150х10 мм.

Трансформатор придется изготовить самостоятельно, так как в продаже таких трансформаторов нет. Для этого нам понадобится любой трансформатор от громкоговорителя (старого, поврежденного) небольших размеров. Снимаем с него обмотку, обращая внимание на то, чтобы не запутались провода, которые нам еще пригодятся.

На свободный корпус наматываем около 600 витков тонкого провода (диаметром 0,1–0,3 мм), а затем, сделав прокладку из бумаги, наматываем еще 70 витков толстого провода {диаметром 0,3–0,8 мм), после чего собираем трансформатор.

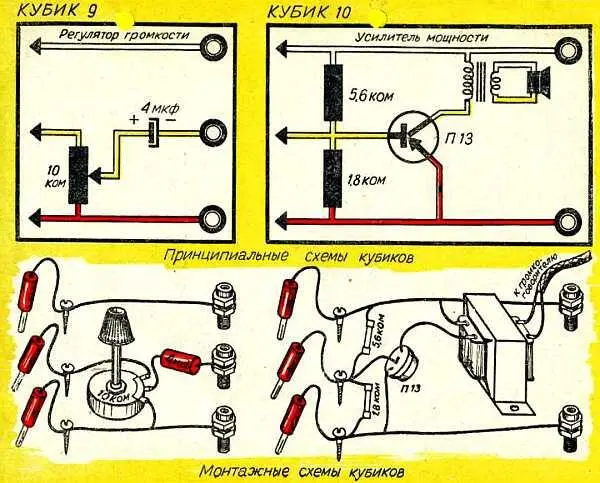

Монтаж усилителя мощности показан на чертежах.

Концы обмотки трансформатора, выполненной тонким проводом, присоединяем к соответствующим точкам схемы, а к концам обмотки, выполненной более толстым проводом, подсоединяем сетевой провод, вторые концы которого присоединяем к контактам громкоговорителя. Сетевой провод может быть в случае надобности длиннее, чем это мы указали в перечне материалов.

Громкоговоритель монтируем на «экране» при помощи шурупов. «Экран» выполняем из фанеры, картона или другого материала. Отверстие в «экране» должно соответствовать размеру громкоговорителя, который обычно обтягивают цветной тканью.

Итак, ребята, если вы собирали все наши радио кубики (см. № 2–4), то в вашем распоряжении уже должно быть 10 различных радиокубиков, при помощи которых можно собрать различные схемы. Одной из схем может быть радиоприёмник, состоящий из: входной цепи — детектора — усилителя на сопротивлениях — усилителя мощности — узла питания.

Какие еще возможны варианты? Подумайте и напишите нам.

Инженер Видельский

Давайте вместе с вами, ребята, сконструируем аэростат. Наш аэростат будет иметь сигарообразную форму. Еще совсем недавно аэростатам предсказывали большое будущее в качестве средства транспорта. Но предсказания не сбылись. Аэростаты не заняли ведущего места в воздушном транспорте, а полеты на аэростатах стали лишь специальным видом транспорта. На аэростатах сейчас проходят обучение прыжкам парашютисты (первые прыжки обычно выполняются с аэростатов).

Наш аэростат будет подниматься в воздух по тому же принципу, что и первый аэростат братьев Монгольфье, наполненный нагретым воздухом.

Главное условие успеха — легкое конструкционных материалов. Приготовьте, ребята, следующие материалы:

— 6 листов тонкой папиросной бумаги (её нельзя мять),

— лист картона толщиной 1,5–2 мм,

— кусок железной проволоки диаметром 1,0–1,5 мм и длиной 50 мм,

— свинцовый грузик весом 5-10 г.

— пластырь (клейкая лента),

— белый растительный клей.

Сначала изготовляем шаблон сегмента купола аэростата. Форму сегмента рисуем на листе картона, причем для облегчения наносим на картон ровную клетку с длиной стороны каждой ячейки равной 10 мм. Как только контур сегмента будет готов, вырезаем ровненько ножницами шаблон. По этому шаблону вырезаем из тонкой папиросной бумаги четыре одинаковых сегмента, помня о том, чтобы оставить небольшой бортик для склеивания купола из этих сегментов.

Смазав тонким слоем клея бортики, склеиваем их попарно, а затем из двух частей склеиваем весь купол.

В задней части купола оставляем небольшое отверстие для наполнения горячего воздуха. Помните, ребята, что клеить сегменты купола на#о очень тщательно, чтобы не было щелей, через которые мог бы уходить наружу горячий воздух.

К задней части купола приклеиваем (как это показано на рисунках) четыре стабилизатора, вырезанные из жесткой, но легкой бумаги или другого материала. Примерно к средней части купола приклеиваем пластырем кабину экипажа, сделанную из картона толщиной 1,5–2,0 мм. В кабине просверливаем 10 отверстий (как на рисунке), в которых будем укреплять грузик, оставляя его в том отверстии, при котором аэростат обладает наилучшей устойчивостью в воздухе.

В качестве грузика может быть использован кусок свинца, укрепленный на проволочном крюке, который вы легко изготовите по рисунку.
