Представьте себе, что вам надо вырезать, например, в листовом металле толщиной более 1 мм круг. Как это сделать? Ножницами ведь нельзя разрезать столь толстый лист металла. Пилка для металла будет хороша, — скажут мне некоторые. Ну, а если при этом надо углубиться на несколько сантиметров, что тогда? Ведь под дугообразной рамкой пилки лист не поместится.

В таком случае пользуемся зубилом. Это очень простой инструмент (рис. 1), напоминающий обычный шестигранный стальной стержень, заостренный с одного конца в виде клина и плоско срезанный на другом конце.

Рис. 1. Зубило

Угол между боковыми поверхностями различен и равен:

75° — для твердых металлов,

60° — для металлов средней твердости,

45° — для мягких металлов.

Зубилом надо пользоваться следующим образом: лист металла, на котором обозначен (нацарапан) нужный контур, кладем на наковальню (рис. 2), в левую руку берем зубило, а в правую — молоток.

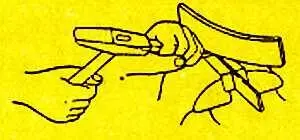

Рис. 2. Так правильно держать зубило

Приставляем острие зубила рядом с контурной линией (а не на самой линии контура), на расстоянии 2 мм от линии и легко ударяем по рукоятке зубила, держа его всё время вертикально. Пройдя по всему контуру, переворачиваем лист на обратную сторону и по сделанному бугорку прорезаем металл насквозь. Как видите, лист металла разрезается в два этапа, а не сразу.

После этого края выравниваем напильником. Край нашей детали должен совпасть с линией контура. Теперь, думаю, понятно каждому, для чего оставляется бортик на 2 мм.

При резке очень толстого металла приходится не раз пользоваться ручной дрелью. Вдоль линии контура просверливается несколько отверстий, а затем разрезается металл между этими отверстиями зубилом (рис. 3).

Рис. 3. Так выполнять отверстия дрелью

Зубилом можно также отрезать от большого листа. Рис. 4 наглядно показывает, как это делается.

Рис. 4. Так отрезать кусок от большого листа металла

Зубило — простой и удобный инструмент, но при работе с ним надо всё-таки соблюдать некоторые правила безопасности.

Плохо насаженный на рукоятку молоток может соскользнуть и сильно ударить палец. Тот же молоток может искалечить палец, если зубило будет тупым и соскользнет с листа. Со старого зубила при ударах молотка могут отскакивать осколки.

Всех подобных «приключений» можно избежать, если вовремя проверить состояние инструментов. А на всякий случай руку следует предохранить, как это показано на рис. 5.

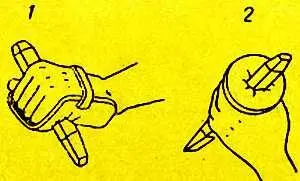

Рис. 5. Способ защиты руки

И, наконец, еще несколько слов о другом инструменте, очень похожем на зубило. Он называется крейцмейселем. Как видите на рис. 6 крейцмейсель уже зубила и служит поэтому для вырезания канавок.

Рис. 6. Крейцмейсель

Во время работы этот инструмент следует держать немного наклонно по отношению к поверхности изделия. Канавка будет соответствовать точно ширине острия.

Тадеуш Рихтер

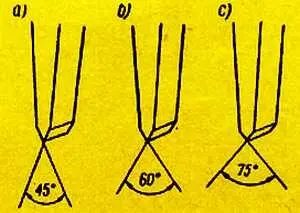

Рис. 7. Углы острия зубила при разрезании:

а) твердого металла, б) металла средней твердости, в) мягкого металла
