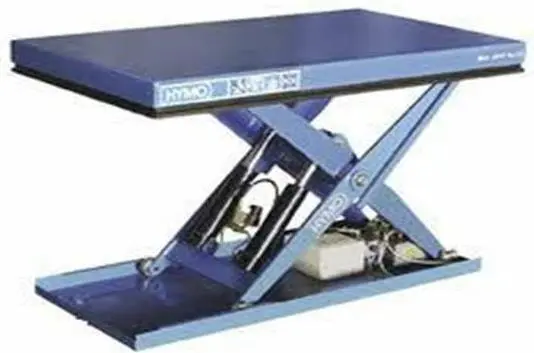

Рисунок 2.11 – Подъемный столик

Соединительные шланги.Для гибкого соединения различных частей лабораторных установок, подачи жидкостей, газов, их отвода и многих других целей служат разнообразные шланги. Наиболее употребительны резиновые шланги диаметром 5 и 7 мм (толщина стенок 2 мм). Вакуумные и полувакуумные шланги отличаются большей толщиной стенок, что исключает пережимание при создании внутри шланга разрежения. Наиболее ходовые вакуумные шланги имеют внутренний диаметр 2, 4, 6 и 8 мм. У полувакуумных шлангов стенки тоньше, чем у вакуумных. Полувакуумные шланги предназначены для работы в неглубоком вакууме, создаваемом водоструйным насосом (от 10 до 20 мм рт. ст.), вакуумные шланги можно использовать для работы в глубоком вакууме (до 10 мм рт. ст.). Резиновые шланги соединяют между собой с помощью отрезков стеклянных трубок подходящего диаметра (концы трубок должны быть обязательно оплавлены). Чтобы надеть резиновый шланг на конец стеклянной трубки, конец трубки смачивают водой или вазелиновым маслом. Шланг надевают вращательным движением, «ввинчивая» трубку в шланг. При этом стеклянную трубку нужно держать максимально близко к концу, на который надевается шланг, иначе можно сломать трубку и порезаться осколками стекла.

При необходимости разделить или, наоборот, объединить газовые или жидкостные потоки используют стеклянные переходы – тройники Y- или Тобразной форм. Удобно, когда стеклянные переходы имеют на концах утолщения (оливы) для предохранения от самопроизвольного соскакивания шланга. Такие переходы особенно пригодны для работы под давлением. В последнее время в лабораторную практику все шире входят полимерные шланги: полиамидные, полихлорвиниловые, полиэтиленовые и силиконовые. Полимерные шланги обладают большей химической устойчивостью, чем резиновые. Это свойство особенно ценно, так как резиновые шланги быстро разрушаются при пропускании через них таких газов, как хлор, оксид серы (IV), хлороводород, аммиак, кислород.

Пробки.В химической лаборатории используют резиновые, стеклянные, полиэтиленовые и корковые пробки. Пробки в зависимости от диаметра различаются по номерам. Номер соответствует диаметру горловины посуды, выраженному в миллиметрах.

Резиновые пробки нельзя мыть хромовой смесью и большинством органических растворителей, они сильно подвержены разрушающему действию нитрующей смеси и галогенов, легко набухают в парах многих органических растворителей. Все это ограничивает их применение. Резиновые пробки перед употреблением нужно вымыть водой и высушить на воздухе, потому что при хранении их присыпают тальком.

Корковые пробки сравнительно устойчивы к действию органических растворителей, но мало устойчивы к действию кислот и щелочей.

Полиэтиленовые пробки широко применяют в последнее время в связи с их устойчивостью к агрессивным средам.

При сборке приборов постоянно возникает необходимость в пропускании через пробку стеклянной трубки, термометра и т. п. Для этого в пробках просверливают отверстия с помощью специальных сверл. Сверла представляют собой металлические трубки, один конец которых снабжен ручкой, а второй заточен. Для высверливания отверстия пробку кладут меньшим основанием на плоскую поверхность, слегка нажимая на сверло, предварительно смазанное вазелиновым маслом или глицерином, вращают его в одном направлении. Сверло должно входить строго перпендикулярно к поверхности пробки, а его диаметр должен быть несколько меньше диаметра трубки, которую предстоит вставить в полученное отверстие. Это обеспечит герметичность соединения.

Нагревательные приборы.Выбор нагревательного прибора зависит от целей и задач эксперимента.

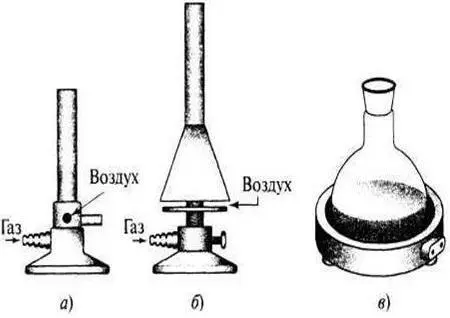

Газовые горелки являются одним из основных видов нагревательных приборов в лаборатории, хотя в последнее время переходят на электронагревательные приборы как более пожаробезопасные. Наибольшее распространение имеют горелка Бунзена (рисунок 2.12 а) и горелка Теклю (рисунок 2.12 б).

а – горелка Бунзена; б – горелка Теклю; в – колбонагреватель.

Рисунок 2.12 – Нагревательные приборы

Электроплитки бывают с открытой и закрытой спиралью, с терморегулятором и без него. В химической лаборатории предпочтение отдают плиткам с закрытой спиралью и терморегулятором. Закрытая спираль обеспечивает безопасность в работе.
