В зависимости от типа объекта его местоположение определяется парой (триплетом) координат (для точечного объекта) или набором координат, организованным определенным образом в рамках некоторой модели данных. Перечень свойств соответствует атрибутам объекта, качественным и количественным его характеристикам. Атрибуту объекта могут быть поставлены в соответствие любые типы данных: текст, видео- или аудиозапись, графика (включая карту), что реализуется на практике в мультимедийных электронных атласах.

Под отношениями понимают прежде всего топологические отношения(топологию). К топологическим свойствам пространственного объекта принято относить его размерность, замкнутость, связность, простоту (отсутствие самопересечения линейных объектов и «островов» в полигоне) и т. п. Примерами топологических отношений объектов являются их свойства «пересекаться», «касаться», «быть внутри», «содержать», «совпадать».

Растр– прямоугольная решетка – разбивает изображение на составные однородные далее неделимые части, называемые пикселами, каждому из которых поставлен в соответствие некоторый код, обычно идентифицирующий цвет в той или иной системе цветов (цветовой модели).

Растровая модель данных:

– разбивает всю изучаемую территорию на элементы регулярной сетки;

– каждая ячейка содержит только одно значение;

– является пространственно заполненной, поскольку каждое местоположение на изучаемой территории соответствует ячейке растра.

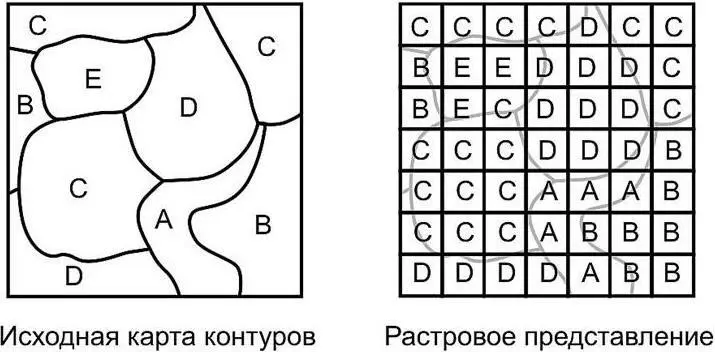

Рис. 4. Образование растровой структуры.

Исходные полигональные объекты (слева) с атрибутами (классами) А, В, С, D и Е и матрица размерностью 7x7 растровой модели (справа), каждому элементу которой присвоено значение атрибута объекта

Выбрав подходящий размер пиксела растровой модели, можно добиться пространственного разрешения(количества пикселов в единице длины, обычно дюйм или сантиметр), удовлетворяющего целям их цифрового описания и последующей обработки. Чем больше разрешение, тем качественнее выглядит изображение и тем больше степень возможного его увеличения. Векторные изображения не имеют подобной характеристики и всегда выглядят четко.

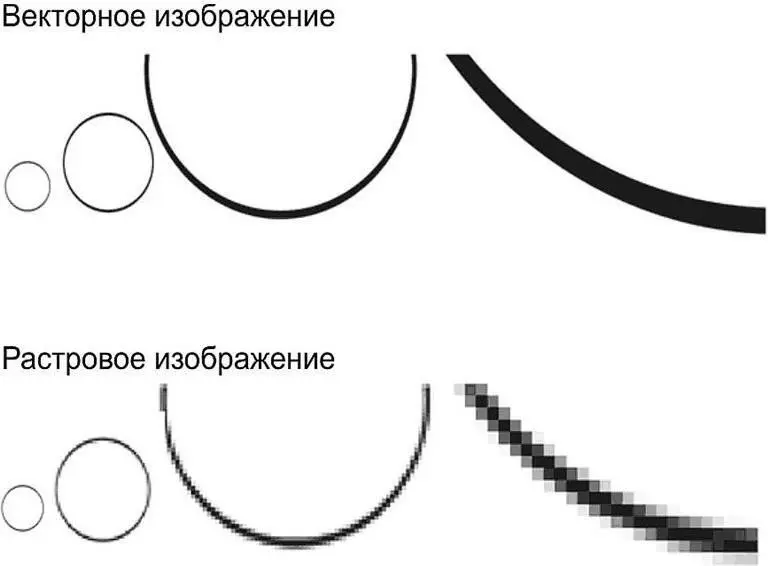

Рис. 5. Сравнение качества изображения в векторной и растровой моделях при различном масштабе

Двукратное увеличение разрешения ведет к четырехкратному росту объемов хранимых данных и т. д., поэтому необходимо найти баланс между качеством изображения и размером файла.

В растровых ГИС аналитические операции сводятся к попиксельным операциям с набором растровых слоев и могут быть легко «распараллелены».

Поддержка растровой модели данных – хорошая предпосылка (и условие) интеграции программных продуктов ГИС со средствами цифровой обработки данных дистанционного зондирования и обработки изображений в целом.

Растровые модели имеют следующие достоинства:

– растр не требует предварительного знакомства с явлениями;

– данные собираются с равномерно расположенной сети точек, что позволяет в дальнейшем на основе статистических методов обработки получать объективные характеристики исследуемых объектов;

– растровые данные проще для обработки по параллельным алгоритмам;

– некоторые задачи, например создание буферной зоны, проще решать в растровом виде;

– многие растровые модели позволяют вводить векторные данные, в то время как обратная процедура весьма затруднительна для векторных моделей;

– процессы растеризации много проще алгоритмически, чем процессы векторизации, которые зачастую требуют экспертных решений.

Простота машинной реализации операций с растровыми данными находится в противоречии с другой главной их особенностью – значительными затратами памяти, требуемой для их хранения (в сравнении с векторными моделями). Существуют способы сжатия (компрессии) растровых данных.

Недостаток растровых форматов состоит в сложности распознавания объектов. Растр применяется в основном там, где пользователей не интересуют отдельные пространственные объекты, а интересует точка пространства как таковая с ее характеристиками (высотная отметка или глубина, влажность или тип почв и т. п.). Наиболее часто растровые модели применяют при обработке аэрокосмических снимков.
