Валентина Валиуллина - Разработка функциональных схем автоматизации технологических процессов

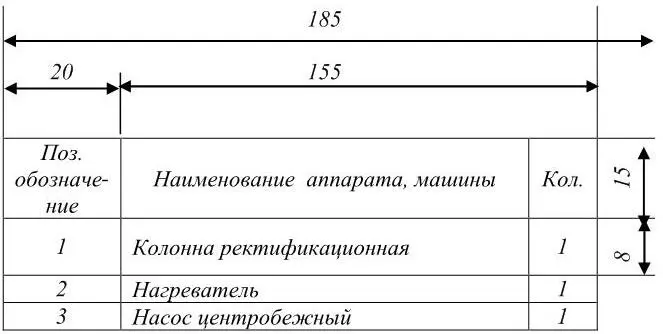

Рис. 1. Оформление таблицы с перечнем оборудования

Правильно построенная схема равномерно заполняет все поле листа элементами технологического оборудования, приборами и средствами автоматизации с минимальным количеством пересечений и перегибов линий, обозначающих трубопроводы и соединительные линии.

Трубопроводы на функциональных схемах изображают по ГОСТ 2.784-96 сплошной линией (линии всасывания, напора, слива) или прерывистой линией (линии управления, дренажа, выпуска воздуха, отвода конденсата). Толщина линий, обозначающих трубопроводы, составляет от 0,6 до 1,5 мм. Допускается использование цветных линий.

Коммуникации жидкости, газа и пара обозначают по ГОСТ 3464 —63 (таблица 1). Цифровое обозначение среды трубопровода может дополняться буквенными индексами, например: вода – 1, вода горячая – 1Г, вода холодная – 1X [3], или цифрами (см. Примечание к таблице 1). Для облегчения чтения схем на обозначениях трубопроводов проставляют стрелки, указывающие направление перемещения сред в виде стрелок (5×5×5).

Условные числовые обозначения трубопроводов проставляются через расстояние не менее 50 мм.

На свободном поле чертежа приводится условные обозначения и наименование среды трубопровода в виде таблицы (рис. 2).

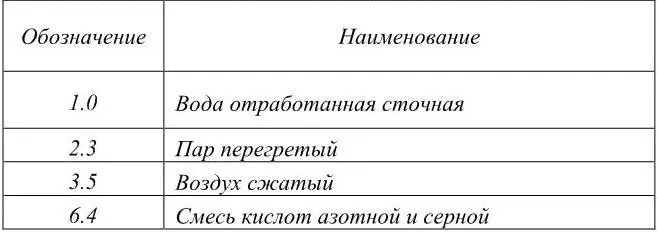

Рис. 2. Оформление таблицы с обозначением среды трубопроводов

Для жидкостей, газов и других материалов, не предусмотренных ГОСТ 2.784-96, 3464 —63, допускается использовать другие цифры, но обязательно с необходимыми пояснениями новых условных обозначений на свободном поле чертежа.

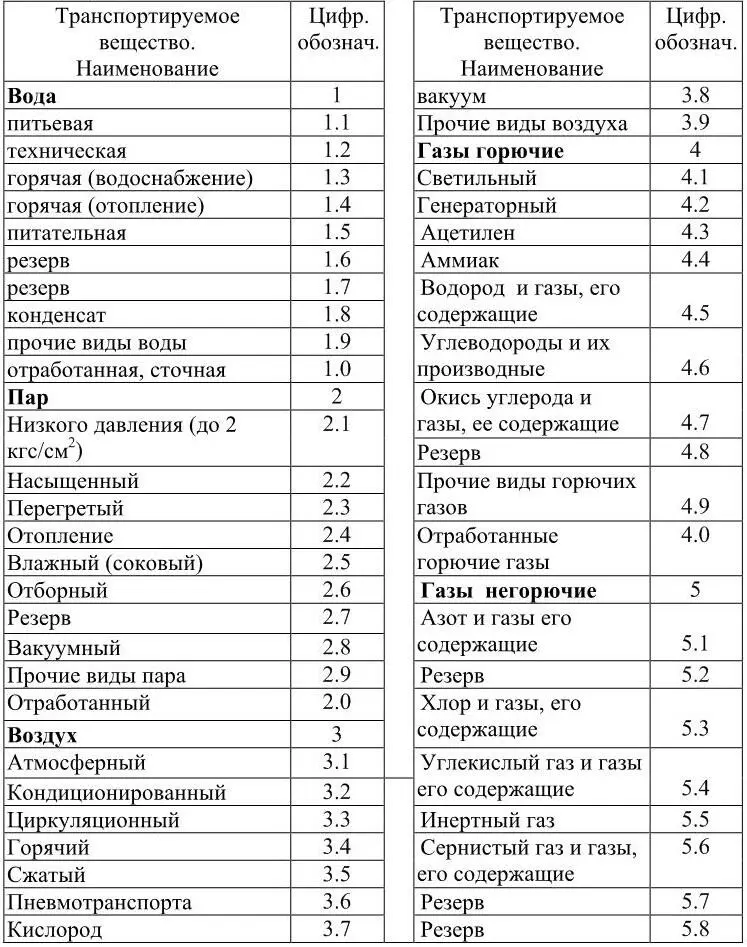

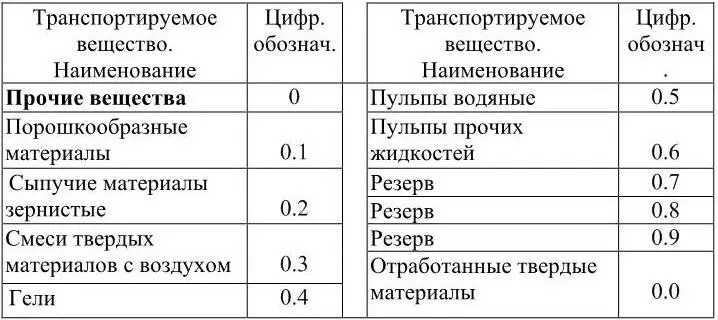

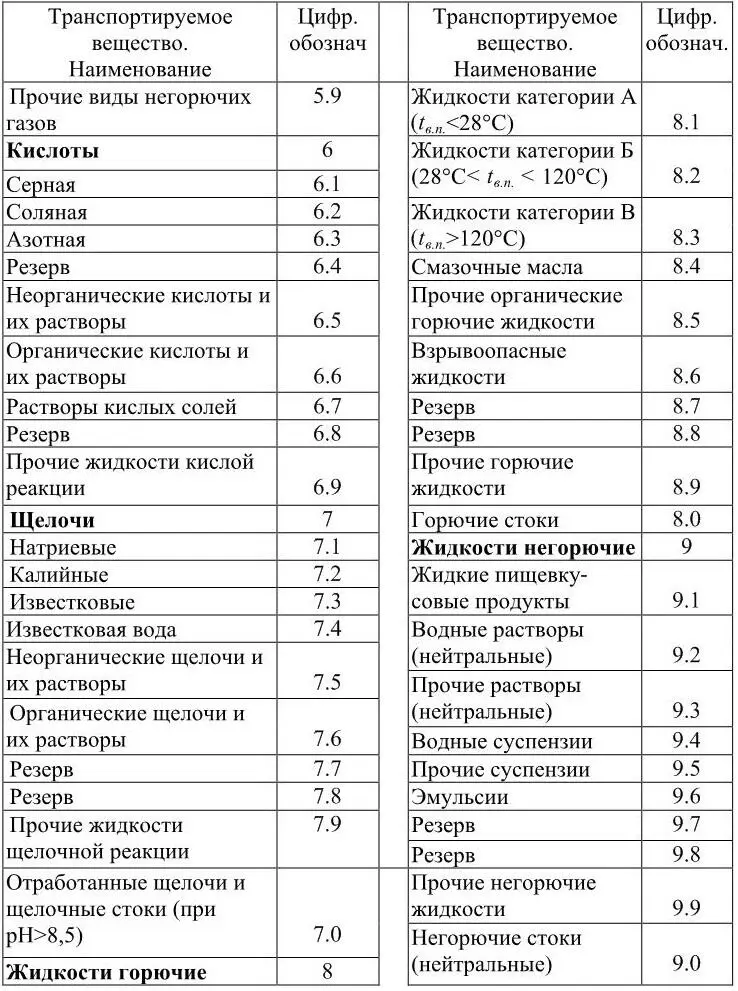

Таблица 1

Условные цифровые обозначения трубопроводов для жидкостей и газов по ГОСТ 3464 —63

Примечание. В случае необходимости каждая из подгрупп может быть распределена на десять более мелких подразделений, обозначаемых третьим знаком цифрового обозначения (например, в укрупненной группе 4 «Газы горючие» в состав подгруппы 6 «Углеводороды и из производные этилен может быть выделен третьим знаком 4.61).

Соединения и пересечения трубопроводовизображают согласно ГОСТ 2.784-96 «Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов» (таблица 2).

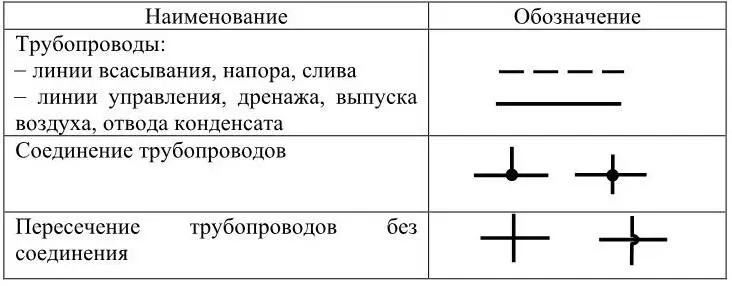

Таблица 2

Соединения и пересечения трубопроводов (ГОСТ 2.784-96)

На технологических коммуникациях показывают ту регулирующую и запорную арматуру , которая непосредственно участвует в контроле и управлении процессом, также запорные и регулирующие органы, которые необходимы для определения расположения мест отбора импульсов или для пояснения необходимости измерений. Некоторые условные обозначения трубопроводной арматуры согласно ГОСТ 2.785-96 «Единая система конструкторской документации. Обозначения условные графические. Арматура трубопроводная», приведены в таблице 3.
