После демонстрации осуществимости этого способа передачи мне естественным образом пришла мысль использовать в качестве проводника Землю, тем самым избавившись от проводов совсем. Чем бы ни являлось электричество, это факт, что оно ведет себя как несжимаемая жидкость, и Землю можно рассматривать как огромный резервуар электричества, которое, как я полагаю, можно было бы эффективно распределять с помощью надлежащей электрической машины. Соответственно, мои дальнейшие усилия были направлены на разработку специального аппарата, который бы мог эффективно создавать возмущение электричества в Земле. Прогресс в этом новом направлении был, естественно, очень медленными, и работа удручала, пока я наконец не преуспел в создании нового вида трансформатора или индукционной катушки, практически подходящей для этой особой цели. То, что этим способом возможно не только передавать маленькие количества электрической энергии для работы точных электрических устройств, как я намеревался в начале, но и электрическую энергию в заметных количествах, станет понятно из рассмотрения Рис. 4, который показывает реальный эксперимент этого рода, выполненный с тем же аппаратом. Полученный результат был тем более замечателен, что верхний конец катушки не был подсоединен к проводу или пластине для усиления эффекта.

Первым существенным результатом моих экспериментов в этом последнем направлении стала система телеграфии без проводов, которую я описал в двух научных лекциях в Феврале и Марте 1893. Она механически проиллюстрирована на диаграмме С, где в верхней части показана электрическая схема как я ее тогда описывал, а в нижней — ее механическая аналогия. Система в принципе чрезвычайно проста. Представьте два камертона, F и F j; один на передающей, а второй, соответственно, на принимающей станции, и у каждого к нижней ножке прикреплен маленький поршень р, вставленный в цилиндр. Оба цилиндра сообщаются с большим резервуаром R, с упругими стенками, который предполагается закрытым и наполнен легкой несжимаемой жидкостью. Если начать ударять по одному из рожек камертона F, то маленький поршень р под ним начнет вибрировать, и его вибрации, передаваемые через жидкость, достигнут удаленного камертона Fj, который "настроен" на камертон F, или, иначе говоря, имеет точно ту же ноту, что и первый. Тогда камертон Fj начнет вибрировать, и его вибрация будет усиливаться под постоянным воздействием находящегося на расстоянии камертона F, пока его верхний рог, достигнув достаточно сильного размаха, не войдет в электрическое соприкосновение с неподвижным контактом с", тем самым запуская электрические или иные устройства, которые можно использовать для записи сигнала. Этим простым способом две станции могут обмениваться сигналами, если еще установить такой же контакт С' близко к рогу камертона F, так чтобы аппарат на каждой станции мог выступать и в качестве приемника, и в качестве передатчика.

Электрическая система, изображенная в верхней части диаграммы с, по принципу в точности такая же, два провода или цепи ESP и ЕJSJPJ, которые вертикально идут на [большую] высоту, соответствуют двум камертонам с прикрепленными к ним поршнями. Эти цепи подсоединены к земле через пластины Е и Еj, и к двум находящимся на высоте металлическим листам Р и Pj, которые сохраняют электричество и тем существенно усиливают эффект. Закрытый резервуар R с упругими стенками в этом случае заменяет Земля, а жидкость

— электричество. Обе цепи "настроены" и работают точно так же, как два камертона. Вместо ударов по камертону F на передающей станции, в вертикальном передающем или отправляющем проводе ESP создаются, в результате действия стоящего на этом проводе источника S, электрические осцилляции, которые распространяются через землю и достигают

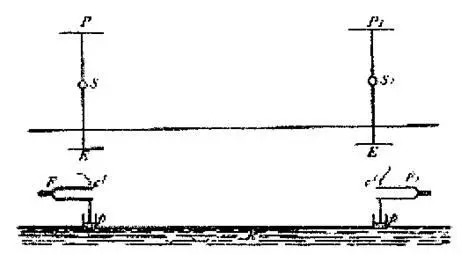

Диаграмма с. МЕХАНИЧЕСКАЯ ИЛЛЮСТРАЦИЯ "БЕСПРОВОДНОЙ" ТЕЛЕГРАФИИ.

удаленного вертикального принимающего провода Е/SJPJ, возбуждая в нем ответные электрические осцилляции. В этот последний провод, или цепь, включено чувствительное устройство или приемник S /, который приводится таким образом в действие и заставляет срабатывать реле или другое устройство. Конечно, каждая станция имеет и источник электрических осцилляции S, и чувствительный приемник Sj, и приняты простейшие меры, чтобы каждый из двух проводов использовался либо для посылки, либо для приема сообщений.
