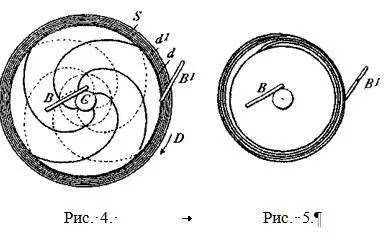

Но такое униполярное динамо или мотор, как показано на Рис. 1, можно эффективно возбуждать просто нужным образом разделив диск или цилиндр, в котором идут токи, и вполне можно избавиться от обычно используемых катушек возбуждения. Такая схема приведена на Рис. 4. Диск или цилиндр D вращается между двух полюсов N и S магнита, который полностью покрывает обе его стороны, — контуры диска и полюсов изображены окружностями d и d' соответственно, верхний полюс для ясности не нарисован. Сердечники магнита предполагаются полыми, чтобы через них проходила ось С. Если непомеченный полюс будет находиться снизу, и диск будет вращаться по часовой стрелке, то токи, как и до этого, будут течь из центра к краю, и их можно снимать скользящими контактами, В и В , расположенными соответственно на оси и на краю. В такой компоновке ток, текущий через диск и внешнюю цепь, не будет оказывать заметного влияния на возбуждающий магнит.

Но давайте предположим, что диск подразделен спирально, как показан сплошными или пунктирными линиями на Рис. 4. Разница потенциалов между точкой на оси и точкой на краю будет оставаться неизменной, как по знаку, так и по величине. Единственная разница будет в том, что вырастет сопротивление диска, и в том, что будет большее падение потенциала от точки на оси до точки на краю, когда тот же ток будет проходить через внешнюю цепь. Но поскольку ток будет вынужден следовать разделяющим линиями, мы видим, что он будет стремиться либо возбуждать, либо раз-возбуждать поле, и это будет зависеть, при прочих равных условиях, от направления линий разделения. Если разделение будет сделано по сплошным линиям на Рис. 4, то очевидно, если ток течет в том же направлении, что и раньше, то есть от центра к краю, его влияние будет усиливать возбуждающий магнит. Тогда как если разделение будет сделано по пунктирным линиям, то генерируемый ток будет стремиться ослабить магнит. В первом случае машина будет способна возбуждать сама себя, когда диск вращается в направлении стрелки D; в последнем случае направлением вращение должно быть изменено на обратное. Два таких диска можно скомбинировать, как показано, причем два диска будут вращаться в противоположных полях и в одном и том же или в противоположных направлениях.

Такое подразделение можно, конечно, сделать и в такой машине, где вместо диска вращается цилиндр. В таких униполярных машинах можно, как описано, убрать обычные катушки возбуждения и полюса, и машина будет состоять только из цилиндра или двух дисков, заключенных внутри металлической отливки.

Вместо спирального разделения диска или цилиндра, как это показано на Рис. 4, более удобно поместить один или два витка между диском и контактным кольцом на краю, как показано на Рис. 5.

Таким способом может, например, возбуждаться динамо Форбса. По опыту автора было обнаружено, что вместо снятия тока как обычно скользящими контактами с двух таких дисков лучше использовать проводящую ленту. В этом случае диски снабжаются большими фланцами, дающими очень большую поверхность контакта. Ленту следует делать так, чтобы она удерживалась на фланцах давлением контактных пружин, чтобы компенсировалось растяжение. Два года назад автор построил несколько машин с ленточными контактами, и они удовлетворительно работали. Но из-за нехватки времени работа в этом направлении была временно приостановлена. Ря д особенностей, о которых написано выше, также были использованы автором в связи с некоторыми видами моторов переменного тока.

Невозможно смотреть на эту небольшую грушевидную лампу Крукса бе з чувства, которое сродни благоговейному трепету, если вспомнить все то, что она сделала для научного прогресса: во-первых, полученные ее создателем впечатляющие результаты, во-вторых, блистательная работа Ленарда, и, наконец, великолепные достижения Рентгена. Возможно, в ней все еще находится безмятежный Асмодей, которого волею судьбы освободит из тесной темницы какой- нибудь удачливый ученый. Временами и мне чудился нашептывающий голос, и я проводил напряженные поиски среди пылью покрытых ламп и бутылей. Боюсь, мое воображение обмануло меня, но мои запыленные лампы все еще здесь, и я до сих пор с надеждой прислушиваюсь.
