Приспособление для стирки образца 1860-х годов. Иллюстрация из архива Библиотеки Конгресса США.

Механическая стиральная машина 1910 года.

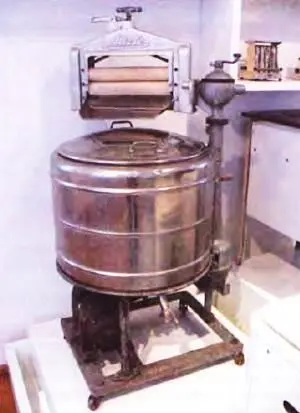

Активаторная машина « Miele 100», сверху видны валики отжима, внизу электродвигатель.

Основа конструкции стиральной машины активаторного типа — ёмкость из нержавеющей стали или пластмассы. Верхняя часть (для загрузки белья) — съёмная или откидная крышка. На дне или в нижней части одной из стенок находится активатор — пластмассовый плоский круг или вал с выступами — лопастями. Ось активатора выходит из бака, приводится в движение электродвигателем.

Активаторные машины советского периода, как правило, имели вертикальный бак из алюминия или нержавеющей стали ёмкостью до 30 литров размерами примерно до 400x400x600 (высота) мм, с дном в форме полуокружности. На одной из плоских стенок по оси полуокружности дна располагался активатор (чаще всего выполненный из бакелита) диаметром около 200 мм, приводимый в движение через ременную передачу конденсаторным электродвигателем, расположенным под баком. Управление включало в себя механическое реле времени на 15 минут (с задаваемой точностью до 1 минуты), автоматически включающее электродвигатель попеременно в разных направлениях через паузы. Также (на более поздних моделях) отдельно могла регулироваться мощность двигателя (2 или 3 «режима» стирки).

Верхняя часть (с задней стороны), как правило, оснащалась устройством ручного отжима (два прорезиненных валика, нижний из которых вращался ручкой аналогично мясорубке, а прижим верхнего валика к нижнему регулировался винтом, расположенным сверху). После стирки (или полоскания) бельё подавалось между валиков отжима, при вращении ручки вода стекала в бак, а отжатое бельё выходило из валиков в задней части машины. Слив воды, как правило, был ручным (конец шланга слива закреплялся в верхней части бака, чтобы не применять клапан).

Достоинством активаторных машин является относительная простота конструкции, позволяющая их эксплуатировать даже в местности, где нет водопровода. К недостаткам следует отнести невозможность автоматизации стирки, отсутствие отжима и подогрева воды в баке.

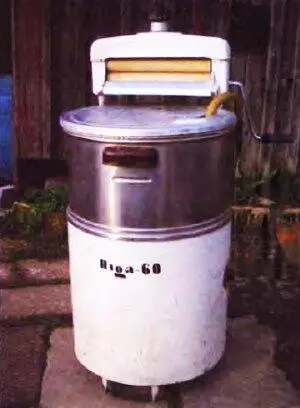

Советская машина активаторного типа.

Современная автоматическая стиральная машина, установленная почти в каждой городской квартире, отличается от активаторной как мотоцикл от мопеда. Обычно она имеет постоянное подключение к электросети, водопроводу и канализации, поэтому для стирки необходимо только загрузить вещи, засыпать моющее средство и выбрать программу стирки.

Большую часть объёма машины занимает бак. Бак препятствует неконтролируемому растеканию воды или моющего раствора в процессе работы машины. Вода подаётся в бак через наливное отверстие и откачивается из бака при помощи насоса. Бак с помощью пружин и амортизаторов закреплён в корпусе машины. Внутри бака на подшипниках вращается барабан.

Стирка обеспечивается вращением барабана и взаимным соударением загруженных вещей. Отжим делается также при вращении, снижением давления и присасыванием вещей к пористым стенкам. Ось барабана чаще всего горизонтальна.

Двигатель вращает барабан либо непосредственно, либо через ременную передачу. Боковая поверхность барабана содержит большое число отверстий для свободного втекания и вытекания воды и рёбра для увеличения интенсивности стирки.

Барабаны машин с фронтальной загрузкой осесимметричны, поэтому у них меньше вибрации при отжиме. Барабаны машин с вертикальной загрузкой тяжелее, что иногда приводит к преждевременному износу подшипников барабана.

Для загрузки и выгрузки вещей в барабане имеется отверстие диаметром около 30 см. У машин с вертикальной загрузкой отверстие находится на цилиндрической поверхности барабана и закрывается крышкой с запирающим устройством. У машин с фронтальной загрузкой отверстие находится в основании цилиндра, а напротив него находится сложной формы резиновая манжета, не позволяющая воде вытекать из бака. У машин обоих типов присутствует дверца, которая закрывает доступ в бак во время работы машины. В целях безопасности эта дверца блокируется специальным блокировочным устройством.
