Рудольф Юбельт - Определитель минералов

ТАБЛИЦА 1

КРИСТАЛЛИЧЕСКИЕ СТРУКТУРЫ И КРИСТАЛЛИЧЕСКИЕ РЕШЕТКИ

Самородная медь, Сu Сингония кубическая, представлена гранецентрированным кубом с плотнейшей упаковкой атомов. Атомы меди расположены по углам куба и в центре каждой грани элементарной ячейки образующими правильный тетраэдр [SiO 4] 4~. Каждый атом кислорода в решетке силикатов одновременно принадлежит двум разным тетраэдрам. Благодаря этому возникают сдвоенные тетраэдры, кольцеобразные замкнутые группы тетраэдров (например, у берилла — двойные кольца), а при дальнейшей группировке атомов — цепи, двойные цепи (например, у пироксенов и амфиболов), двумерные бесконечные слои и трехмерные бесконечные каркасы (например, у полевых шпатов и лейцита).

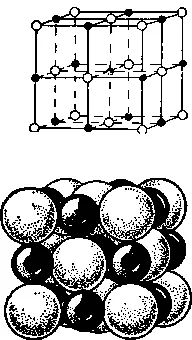

Галит (каменная соль), NaCl Сингония кубическая, кристаллическая структура представлена ионной решеткой. Ионы натрия (Na+, черные шарики) и ионы хлора (Сl-, белые шарики) попеременно располагаются в углах малых кубов

Спайный выколок галита в форме куба, замкнутая спайная форма

Флюорит (плавиковый шпат), CaF 2

Сингония кубическая. Ионы кальция (Са 2 +) расположены по закону гранецентрированного куба. Ионы фтора (F -) занимают центры всех малых кубов

Спайный выколок флюорита в форме октаэдра, замкнутая спайная форма

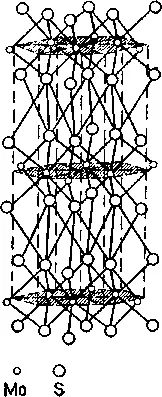

Молибденит (молибденовый блеск), MoS 2

Сингония гексагональная, кристаллическая структура слоистая. Ионы молибдена (Мо 2 +) и ионы серы (S -) образуют плоские сетки. Характер кристаллической решетки обусловливает совершенную спайность, параллельную базальной плоскости

Кальцит (известковый шпат), СаСОз

Кристаллическая решетка тригональная. Кристаллическая структура в элементарной ячейке спайного ромбоэдра состоит из ионов кальция (Са 2 +) и карбонат–ионов [СОз] 2-. Оба типа ионов располагаются как бы в гранецентрированных решетках

Спайный выколок кальцита, замкнутая спайная форма (ромбоэдр). Примеры: кальцит, доломит, магнезит, сидерит и др.

Открытая спайная форма, листоватость, свойственная слюдистым минералам. Примеры: мусковит, биотит, хлорит

Примеры структур силикатных минералов (анионные комплексы) На рис. (а) и (б) изображены изолированные группы кремнекислородных тетраэдров, представ–лекные двумя различными видами (а) Отдельный изолированный тетраэдр [SiO 4] 4 — (6) Группа из двух тетраэдров, связанных между собой общим углом, с формулой [Si 20 7] 6-

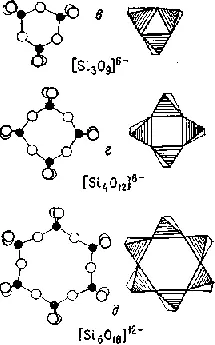

(в) Группа из трех тетраэдров, соединенных в кольцо, с формулой [Si 3О 9] 6-

(г) Группа из четырех тетраэдров, соединенных в кольцо, с формулой [Si 4O 12] 8-

(д) Группа из шести тетраэдров, соединенных в кольцо, с формулой [Si 6O 18] 12-

Многие соединения встречаются в различных структурных типах, так что разные минеральные виды обнаруживают в этом случае одинаковый состав. Такое явление называется полиморфизмом, а химически идентичные минералы, различающиеся структурой кристаллической решетки, — полиморфными модификациями, например пирит и марказит (оба имеют состав FeS 2).

Рамки данного карманного справочника позволяют привести лишь ограниченные (но важные!) сведения о многообразии кристаллических форм и о специальных, базирующихся на математической теории принципах классификации кристаллов. Более подробные данные по этому вопросу читатель найдет в разделе «Кристаллографические свойства минералов», написанном д-ром В. Шмицем.
