Н. Сергеев: Электричество: просто и безопасно [в вопросах и ответах]

Что такое тросовая электропроводка?

Для прокладки электропроводки используются провода, в которые вставлен специальный несущий трос. А также используются проводки, которые выполнены с помощью установочных изолированных проводов или кабелей, которые, как правило, свободно подвешивают или же жестко крепят к специальным стальным несущим тросам.

Специальные коробки применяются в том случае, если на тросовом проводе изготовлено ответвление. В этой коробке находится запас троса и провода, который потребуется для соединения с отходящей линией.

Специально для сооружения тросовой проводки используют натяжные муфты, анкеры и зажимы, так как с их помощью гораздо проще производить монтаж подобной конструкции.

Где используется скрытая электропроводка?

Как правило, подобную проводку применяют в крупных домах. В этом случае проводка будет находиться в стенах в пластмассовых трубах, коробах или специальных закладных элементах. При этом провода заранее подготавливают на специальных технологических линиях.

Что является главным электротехническим устройством?

Электропроводка в бытовых условиях и представляет собой основное электротехническое устройство, так как в ее конструкцию входят элементы для искусственного освещения, осветительная арматура, пускорегулирующие устройства, сама электропроводка и распределительное устройство, в котором должны находиться аппараты защиты и управления.

Что такое осветительная арматура?

С помощью этого устройства производят установку источника света. С его же помощью защищают этот источник от негативного внешнего воздействия, дополнительно производится перераспределение светового потока и экранирование слишком большой яркости.

Осветительная арматура включает в себя корпус, патрон или ламповый держатель, оптическую систему (в нее входит отражатель и рассеиватель), подвеску и провода для того, чтобы соединить ее с электропроводкой. Осветительное оборудование с лампой обычно принято называть светильником.

Как лучше всего устанавливать светильники?

Светильники удобнее всего размещать на строительном основании здания или же устанавливать на специальном кронштейне, подвешивать на тросе, крюке или шпильке.

Что такое наружные сети?

Как к квартире, так и к частному или даже дачному домику, электрическая энергия подходит с напряжением 220 В. Электроэнергия движется по отходящим линиям распределительной сети, которые идут от трансформаторной подстанции. К самим подстанциям, в свою очередь, энергия подводится обычно трехфазным током по трехпроводным линиям высоковольтных электропередач. Как правило, три провода — фазные, а один — нулевой или нейтральный.

В городских условиях такие провода ведут в земле, а в сельской местности — по воздушным линиям.

В этом случае неизолированные провода закрепляются с помощью специальных изоляторов, изготовленных из стекла или фарфора. Сами изоляторы крепятся на опорах, выполненных из древесины, железобетона или металла. В случае если рядом с линией передач планируется изготовить освещение, то тогда придется прокладывать еще один провод- фонарный.

При этом уличное освещение будет запитываться от фонарного провода и от нулевого провода воздушной линии электропередач. Для того чтобы управлять уличным освещением, устанавливают коммутационный аппарат, в котором будет находиться выключатель от него.

Как делают отводы с высоковольтных линий электропередач?

В сельской местности этот вопрос стоит наиболее остро, так как там приходится наибольшее внимание уделять электро- и пожарной безопасности.

Как правило, воздушная линия проходит по центральной улице поселка, поэтому распределение нагрузок, которые будут приходиться на каждую из фаз, должно быть примерно одинаковым. Допустим, от первой фазы ток подходит первому потребителю, от второй — второму и т. д. Второй провод в этом случае будет запитываться непосредственно от нулевого провода воздушных линий (рис. 2).

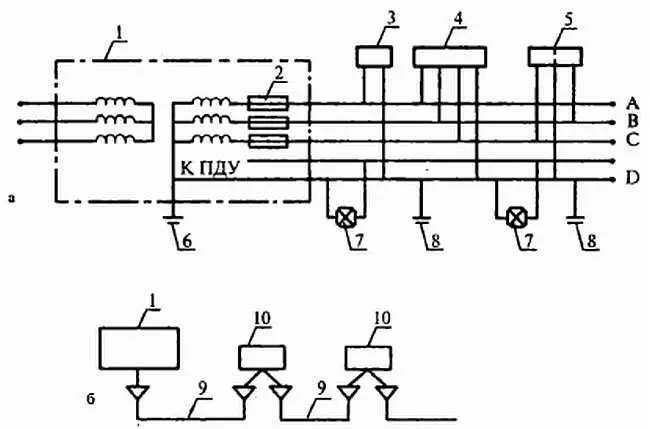

Рис. 2.Схема подключения потребителей к воздушным линиям ( а) и к кабельной линии ( б):

1— трансформаторная подстанция; 2— предохранители или автоматические выключатели в фазных проводах А, В и С (в нулевом проводе защитные и коммутационные аппараты устанавливать запрещается); 3— здание с двухпроводным однофазным вводом: фаза А или В (С) и ноль; 4— здание с четырехпроводным трехфазным вводом; 5— двухквартирный дом с трехпроводным ответвлением (однофазным вводом к каждой квартире); 6— контур заземления подстанции; 7— светильник уличного освещения; 8— повторные заземлители по трассе; 9— кабельная линия; 10— вводное устройство (силовой ящик)
