Владимир Чирков - Радиосвязь на море

Распространение радиоволны – это путь, по которому она переходит от одной точки в другую. Главным фактором, определяющим путь радиоволны, является ее частота. Длинные и средние волны в основном распространяются по пути, огибающим земную поверхность, они называются поверхностными волнами, и поэтому дальность действия радиосвязи определяется мощностью передатчика. Волны более высоких частот отражаются от ионосферы в виде пространственных (отраженных) волн. Очень высокие частоты и выше являются прямыми (пространственными), которые не отражаются обратно на землю.

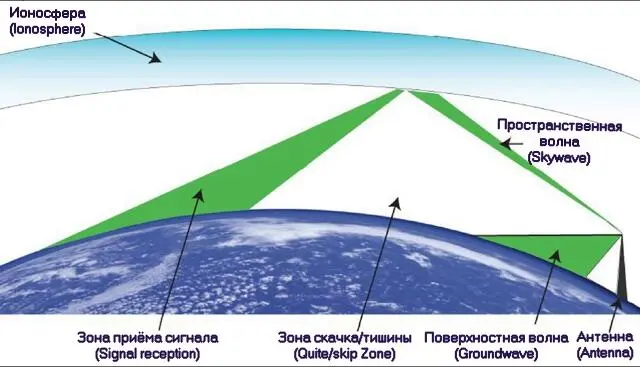

Распространение радиоволн (Propagation of radio waves)

Пространственные волны позволяют устанавливать радиосвязь на большие расстояния. Передатчик посылает радиоволны вверх к ионосфере, которая «отбивает» их под углом и возвращает на землю. Площадь между передатчиком и зоной приема известна как зона скачка. Расстояние скачка – кратчайшее расстояние между зоной приема поверхностных волн и точкой, где пространственная (отраженная) волна впервые касается земли.

Обычно максимальная дальность действия сигнала УКВ определяется «дальностью видимости» («line of sight»). Радиоволны УКВ диапазона распространяются по прямой линии, а поверхность Земли сферическая, поэтому максимальная дальность действия связи между двумя УКВ станциями будет зависеть от высоты установки передающей антенны и высоты установки приемной антенны. Чем больше высота, тем больше дальность действия связи, именно поэтому на береговых станциях антенны устанавливают на вершинах холмов.

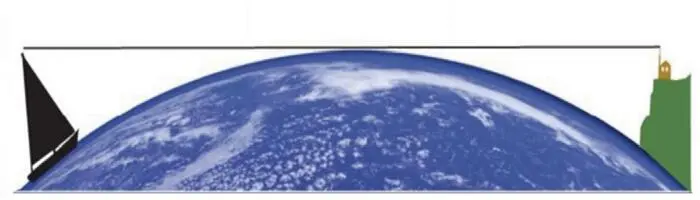

Из-за кривизны поверхности Земли, на парусной яхте, у которой антенна установлена на топе мачты, дальность действия УКВ радиосвязи будет больше, чем у моторной яхты.

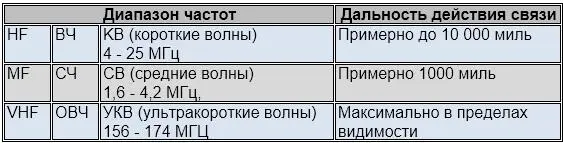

В таблице указана примерная дальность действия радиосвязи, которую можно ожидать:

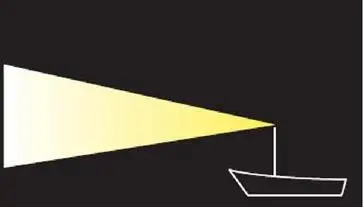

Если бы мы могли видеть радиосигнал, излучаемый антенной, он был бы похож на луч фонарика, исходящий из точки, в которой находится антенна и расширяющийся по мере удаления от нее (см. ниже). Так как мощность сигнала в любом сечении луча одна и та же, видно, что по мере удаления от источника сила сигнала будет ослабевать. Таким образом, можно ожидать, что на определенном расстоянии сигнал окажется слишком слабым для того, чтобы его можно было обнаружить, независимо от высоты антенны.

Антенна (Aerial)

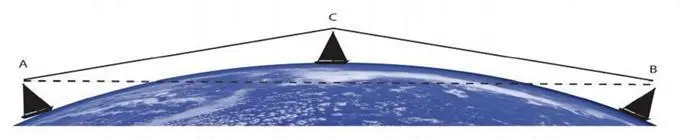

Иногда бывает возможна «ретрансляция сообщений» (Relaying messages), то есть передача сигналов от одной станции другой с помощью промежуточной станции, расположенной между Вами и той станцией, с которой Вы хотите говорить.

А и В не могут разговаривать друг с другом, но могут обмениваться сообщениями через станцию С. (A and B cannot talk to each other but they can relay their message through C).

Сзади станции расположено гнездо, в которое подключается штекер антенного кабеля, разъем подключения антенны (Aerial socket).

Ни в коем случае не нажимайте клавишу работы на передачу, если у станции не подсоединена антенна, так как в результате радиопередатчик может оказаться серьезно, и даже неисправимо, поврежден.

Современные радиопередатчики подвержены влиянию атмосферного электричества, и могут быть повреждены даже в случае, если прямого попадания молнии не произойдет. Электростатическое поле, окружающее антенну, оказавшись в зоне электромагнитного шторма, может привести к серьезным повреждениям радиопередатчика. В подобных условиях отсоедините антенну от передатчика и по возможности заземлите кабель.
