Фиг. 243. Кинематическая схема механизма с вращающимся якорем.

Механизм состоит из двух катушек с последовательным включением обмоток, установленных на угольник постоянного магнита (крепится к передней плате), передней и задней плат, связанных между собой при помощи стоек, якоря с трибом, центрального колеса с минутником часового колеса, клемм подачи питания, стопорной вилки и других деталей.

Механизм в металлических корпусах крепят к последнему на стойках винтами, в деревянных — шурупами к специальным подушкам.

Якорь имеет Z-образную форму.

Верхняя и нижняя платы служат основанием, на базе которого собран весь механизм. Между платами закреплен якорь, центральное колесо и стопорная собачка, имеющие по две точки опоры.

Якорь, совершая вращательные движения, с помощью триба вращает центральное колесо.

Работа механизма электрических вторичных часов состоит в том, чтобы под воздействием импульсов постоянного тока переменного направления, поступающих от ЭПЧ или от реле, привести во вращательное движение якорь механизма.

Импульс тока поступает одновременно во все электрические вторичные часы. Он создает в обмотках катушек и железных сердечниках магнитный поток, приводя в движение одновременно все часовые механизмы.

Все электрические вторичные часы каждую минуту получают импульс постоянного тока определенного направления. Необходимость посылки импульса тока переменного по знаку направления связана с применением во вторичных электрических часах электромагнитов, которые имеют также постоянный магнит.

Механизмы уличных электрических часов конструктивно отличаются от механизмов электрических часов, устанавливаемых внутри помещений.

Общий вид механизма уличных электрических часов показан на фиг. 244.

Фиг. 244. Механизм уличных часов.

Для того чтобы разобрать работу механизма, рассмотрим его кинематическую схему (фиг. 245).

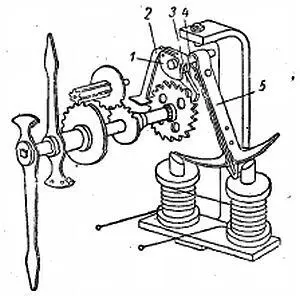

Фиг. 245. Кинематическая схема механизма уличных часов.

Механизм имеет качающийся якорь 5 . Он закреплен на оси 4 , несущей коромысло 1 с двумя собачками 2–3 . Коромысло и якорь закреплены на оси жестко. Собачки свободно вращаются. Ход собачек регулируют винтами ограничения 1 (фиг. 246).

Фиг. 246. Способ установки собачек механизма уличных часов.

Тянущая собачка 2 длинная, а толкающая 3 короткая. Обе собачки расположены над храповым колесом. На этой же оси с внешней стороны магнита сидит подгонная скоба. Принцип работы этого механизма аналогичен механизму с вращающимся якорем с той лишь разницей, что якорь вместо вращательного движения совершает колебания на незначительный угол.

При следующем импульсе якорь переходит обратно и т. д. При переходе от одной катушки к другой якорь, отклоняясь, заставляет коромысло также совершать поворот в вертикальной плоскости.

При отклонении коромысла собачки совершают движение по зубьям храпового колеса. Одна собачка совершает подготовительный ход, захватывая следующий зуб колеса, а другая в это время выполняет рабочее движение, поворачивая колесо вперед на половину шага одного зуба. Храповое колесо поворачивается все время в одну сторону, каждый раз передвигая стрелки часов на одно минутное деление.

Связь минутной оси с часовой осуществляют с помощью шестерен.

Кроме рассмотренных типов электрических часовых механизмов, встречаются и другие, однако принцип их действия аналогичен.

Основной работой при ремонте таких часов является их чистка и смазка, перемотка электромагнитов и замена изношенных деталей.

К разновидностям вторичных часов относятся сигнальные и табельные часы. Для ознакомления с ними следует обратиться к специальной литературе.

Современное развитие техники позволило решить задачу создания наручных электрических часов, имеющих собственный источник электрического тока. Такие механизмы не имеют пружинного двигателя. Баланс часов одновременно является и регулятором хода, и двигателем, который приводит в действие стрелки.
