Затем производится второй отсчет, но уже при включенном в цепь сопротивлении Rx. Имея эти два отсчета, можно определить величину измеряемого сопротивления помощью следующей формулы:

Rx=(U1/U2-1)·6000 Ω,

где U1 и U2 — отклонение вольтметра при первом и втором измерениях.

Предположим, что вольтметр при первом измерении показал 90 V и при втором измерении 30 V. Тогда

Rx=(90/30-1)·6 000=12 000 Ω.

Помощью шкалы вольтметра, рассчитанной на измерение напряжений до 120 V, можно приближенно измерять величины сопротивлений в тысячи и десятки тысяч ом.

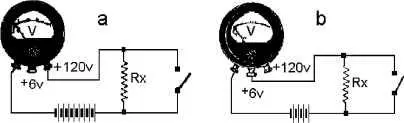

Сопротивления, величины которых меньше 1 000 Ом, измеряются помощью шестивольтовой шкалы (схема b ). Формула в данном случае будет иметь такой вид:

Rx=(U1/U2-1)·300 Ω.

Если при первом измерении вольтметр показал напряжение в 4 V, а при втором 2 V, то искомая величина Rx будет Rx=(4/2-1)·300=300 Ω.

Нужно иметь в виду, что при таком способе измерения сопротивлений определяется та величина, которую имеет сопротивление при значительной нагрузке, а под нагрузкой величина высокоомных сопротивлений может заметно изменяться.

59. Можно ли коксовые (химические) сопротивления заменить проволочными и наоборот?

Любые химические сопротивления можно заменить проволочными, так как химические сопротивления применяются только в силу того, что они более компактны и дешевы, чем проволочные. Проволочные сопротивления применяются обычно только тогда, когда через них должен проходить ток большой силы, для пропускания которого химические сопротивления не пригодны. Поэтому проволочные сопротивления не всегда можно заменить химическими, обратная же замена всегда возможна. Следует только иметь в виду, что в некоторых случаях проволочные сопротивления нужно наматывать бифилярным способом, чтобы сделать их безындукционными.

60. Что такое бифилярная намотка?

Бифилярным способом намотки называется такой способ, когда намотка ведется одновременно двумя проводами. Концы этих проводов спаиваются вместе. Как видно из рисунка, в этом случае ток половину пути будет проходить в одном направлении, а вторую половину — в другом направлении и поэтому поля, которые будут создаваться током, будут взаимно компенсироваться. Намотанные таким образом сопротивления или катушки не имеют индуктивности и представляют собой чисто омические сопротивления.

61. Когда применяется бифилярная намотка?

Бифилярная намотка применяется в тех случаях, когда нужно изготовить безындукционное проволочное сопротивление.

62. Какие сопротивления могут нагреваться в приемниках и почему?

Нагревание сопротивлений является следствием того, что по ним протекает ток; при этом в сопротивлении происходит потеря мощности, которая и выражается в нагревании сопротивления. В каждом сопротивлении можно расходовать определенную мощность. Превышение этой мощности может вызвать сильное нагревание сопротивления и даже его порчу. Применяющиеся в приемниках коксовые (химические) сопротивления обычно рассчитаны на мощность 0,5 W. Для того, чтобы узнать, какой силы ток можно пропустить без вреда через данное сопротивление, можно воспользоваться одной из следующих формул:

W=I 2R или W=U·L

В этих формулах:

W — мощность в ваттах, I — сила тока в амперах, U — напряжение в вольтах, R — сопротивление в омах.

В тех случаях, когда известна сила тока, протекающего по сопротивлению, надо пользоваться первой формулой, величину сопротивления надо умножить на квадрат силы тока, протекающего через это сопротивление. Для того, чтобы определить величину W по второй формуле, надо напряжение, которое подведено к концам сопротивления, помножить на силу тока, протекающего через него. В цепях приемника обычно нагреваются те сопротивления, по которым протекает постоянный ток. К таким сопротивлениям относятся нагрузочные и развязывающие сопротивления в анодных цепях, сопротивления, задающие отрицательное смещение на сетки, сопротивления потенциометров, с которых снимается положительное напряжение на экранные сетки. Все другие сопротивления приемников не должны нагреваться. Их нагревание указывает на то, что где-то в приемнике имеется неисправность.

63. Какое сопротивление называется омическим?
