KnifeLife - Статьи о ножах и не только

И таких мастеров очень немного – чуть больше десятка в Японии, где, как правило, они представляют фамилии, занимающиеся этим делом не одно столетие, и меньше десятка во всем остальном мире.

Япония

Ichiro Hattori

Sinichi Watanabe

Itou

Masamoto

Hiromoto

Doi (Kazuo, Keijiro, Itsuo)

Yoshikane

Fujiwara Shigefusa

Tanaka

Takeda

Ittosai

Sugimoto

Вне Японии

Murray Carter – USA

Bob Kramer – USA

Thomas Haslinger –Canada

Phil Wilson – USA

Ray Rogers – USA

Геннадий Прокопенков – Россия.

У любого из них при желании и наличия интернета можно заказать нож, и вы никогда не пожалеете о потраченных деньгах. Японские мастера предпочитают углеродистые стали (обычно белую или голубую), Мюррей Картер тоже, Боб Крамер делает ножи из 52100 (аналог нашей ШХ15), Хаслингер и Вилсон – 154 СМ, CPM S30V, а Геннадий Прокопенков – наши 40Х13,65Х13, 55Х14МФ и так называемые "волновую" (высокоуглеродистая хромистая сталь , как правило Х12МФ, после определенной ТМО) , и "волокнистый композит" (нержавейка типа 40Х13, 55Х14МФ и др с определенной ТМО) Должен только заметить, что ножи у мастеров не дешевые и ждать выполнения заказа можно и больше года – это как повезет. У японских мастеров, как правило, быстрее – максимум пару месяцев.

Другой материал , используемый для изготовления клинков – керамика.

Керамика – это материал на основе оксида циркония, который по твердости значительно превышает твердость стали (Для измерения твердости керамики используется шлала Мооса. Если алмаз по этой шкале имеет твердость 10, то керамика в керамических ножах 8,5 а сталь от 6 до 6,5). Керамика не оставляет неприятного послевкусия ни на рыбе, ни на фруктах ни на овощах, очень долго держит заточку, работает и хранится в агрессивных средах, легко моется.

Но… керамику НИКОГДА не заточить до уровня углеродки или даже хорошей нержавейки и надо очень-очень бережно обращаться с ножом – он очень хрупок и ломается легко. Хрупкость и ломкость напрямую зависят от такого понятия как ударная вязкость (характеризуется максимальной кинетической энергией, которую может поглотить образец без разрушения. Так вот, для ножевой керамики значение ударной вязкости не превышает 3 Дж/см2, а для сталей:

ATS 34 (HRC 60) –21, D2 (59 HRC) –30 , CPM 90V (HRC 58) – 26,

ZDP 189 (HRC 67) – 8.4.

У меня было несколько керамических ножей на кухне, больше нескольких месяцев даже при бережном обращении никто из них не продержался (кроме тех, что лежали в коробке без движения).

Может быть, имеет смысл использовать их в морских путешествиях и для специфических задач, не связанных с гастрономией (так, он не является проводником электричества и не обнаруживается большинством металлодетекторов).

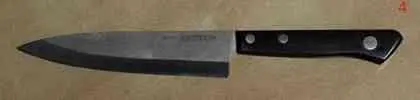

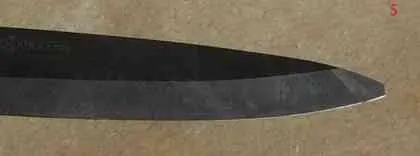

На фото – керамический нож компании "Kyocera"

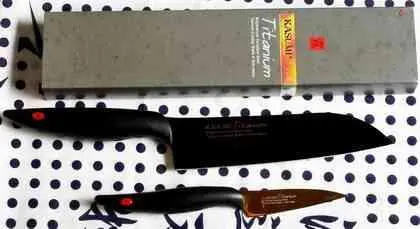

Некоторые производители с целью повышения стойкости режущей кромки используют напыление износостойкого покрытия ( например нитрид титана ) на основной металл клинка. Ножи имеют неплохие режущие свойства, надежно защищены от коррозии и воздействия химических веществ, не токсичны, не магнитны, не вызывают аллергии но… до первых переточек, когда покрытие просто сточится…

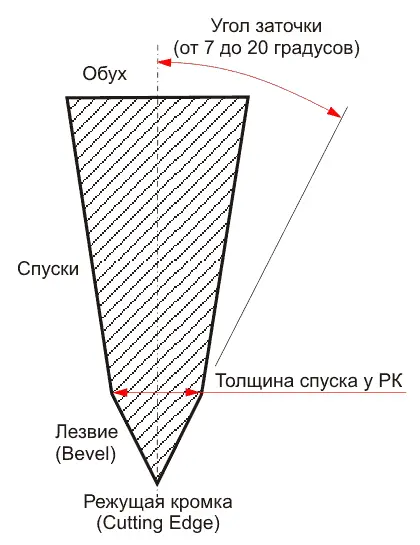

Чаще всего клинок в сечении представляет комбинацию трапеции ( сам клинок) и треугольника (его режущая кромка или лезвие). Основание этого треугольника называется толщиной режущей кромки

Угол заточки (полный) на кухонных ножах колеблется от 7 до 30 –35 градусов. Замечу, что для кухонных ножей важнее правильная геометрия лезвия (оно должно быть правильно сведено и толщина спуска у РК должна быть минимальна), чем величина угла заточки. Действительно, если толщина РК имеет порядок 0,1 –0,2 мм, то будет ли угол 15 или 20 градусов, особой роли не имеет. Общий угол заточки у ножа NAKIRI мастера Watanabe составляет всего 5-6 градусов (т.е. примерно чуть меньше 3 градусов на каждую сторону) Заточка может быть двойная симметричная (Double edge –англ., Ryoba– яп.) обычно на европейских ножах или односторонняя (Single edge –англ., Kataba –яп.) – как правило, на восточных ножах. В идеале от рукояти к острию клинок тоже должен иметь форму треугольника, причем добиться такой формы легче при ручной ковке (собственно, почему и ценятся свободно кованые ножи), при обтачивании это очень сложная задача.
