KnifeLife - Статьи о ножах и не только

The tip и the heel обычно относятся к большим ножам ( "шеф" и "gyuto" – шеф, изготовленный в Японии), в которых каждая часть лезвия (РК) предназначена для выполнения определенной операции.

Обычно клинки изготовляются из различных типов стали, в небольшом количестве из керамики.

Сталь обладает рядом достоинств, которые позволяют использовать ее для изготовления клинков: к ней можно применять штамповку, резание, ковку, литье и т.д. Она обладает достаточной прочностью и пластичностью, изменяет свои свойства при изменении химсостава.

Стали можно подразделить:

- по предназначению

– по структуре

- по качеству ( в зависимости от количества примесей: основные примеси – сера S и фосфор P).

Наиболее качественная сталь, применяемая для изготовления клинков – японская White # 1 (она же Shiro-ko, shirogami, широгами, белая сталь) – называется по цвету обертки, в которую заворачивается образец на заводе (Hitachi Metals), содержит 0,02% фосфора и 0,004% серы. Ножи, изготовленные из нее, до сих пор являются эталоном по качеству реза.

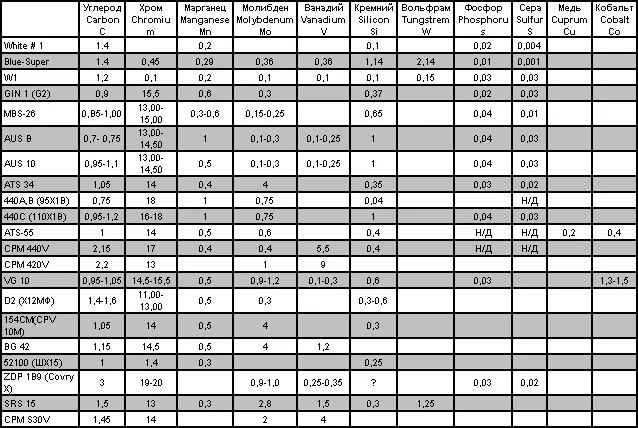

Ряд сталей, применяемых при изготовлении ножевых клинков, приведены в таблице

В сталях AUS 8,10 присутствует по 0,49% никеля.

Иногда встречаются названия " волновая сталь" и "волокнистый композит" на ножах Геннадия Прокопенкова. "Волновая сталь" – это высокоуглеродистая хромистая сталь (как правило, Х12МФ) после определенной ТМО (термомеханической обработки), "волокнистый композит" – обычная нержавейка (40Х13,55Х14МФ и т.д.) после определенной ТМО. Просто говоря, при проведении специальной ТМО стало возможным получение новых свойств, не возникающих при общепринятой ТМО.

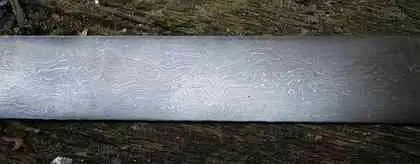

Волокнистый композит

Не вдаваясь в теорию металловедения, отметим влияние различных металлов на качество клинка.

Все начинается с железа. Само по себе оно довольно мягкое. Ножи из чистого железа не держат режущую кромку, быстро изнашиваются и имеют небольшое сопротивление изгибу.

Основным (но не единственным) твердообразующим элементом является углерод. Так, при соединении железа и углерода образуются очень твердые частицы, называемые карбидами, из-за которых сплав железа и углерода становится сталью. А сталь уже сопротивляется износу и изгибу и может держать режущую кромку.

Железо с углеродом в виде единственной добавкой называется CARBON STEEL (углеродистая сталь). Основной проблемой на заре ножевого дела было желание отделаться от нежелательных элементов (сера, фосфор), не добавляя новые. Из такой стали были сделаны ножи наших бабушек. Они были темно-серыми и, как правило, покрыты пятнами.

Такие ножи быстро темнели и ржавели, если за ними внимательно не следили, но они ИМЕЛИ ЗАМЕЧАТЕЛЬНЫЙ РЕЗ. В хороших кухнях 19 века всегда имелся ящик с влажным песком, куда втыкали ножи, если их сразу не удавалось промыть и протереть насухо, а песок полагалось менять раз в неделю.

Замечу, что "бабушкин" нож имел толщину 0,8 – 1,0мм и правильную геометрию, правился он "легко" именно за счет толщины (вспомним, что "под мусат" РК должна быть порядка 0,2 – 0,3 мм!). A для того, чтобы заточить современный нож из высокоуглеродистой стали с твердостью более 60 ед HRC, надо обладать определенными навыками и умением, иначе нож можно просто испортить.

Если углерода больше 0,5%, то этот сплав называется HIGH CARBON STEEL (высокоуглеродистая сталь). И чем больше процент углерода, тем тверже может быть сталь, что повышает качество реза. Но чем тверже сталь, тем больше у нее хрупкость. Еще лет тридцать назад считалось, что сталь не может иметь содержание углерода более 2% – она превращается в чугун, который можно только отлить в форму, а изготовить нож из него практически невозможно, да и сломается такой нож при любой нагрузке. Однако современная наука разработала так называемые порошковые стали (CPM, ZDP,Cowry), которые могут содержать до 3% углерода, но быть при этом пригодными для изготовления ножей. И вот это является очень сильным технологическим прорывом настоящего времени. Основная же сложность при изготовлении ножей из порошковых сталей заключается в трудоемкой обработке и очень высокой стоимости таких ножей (почти на порядок выше, чем ножей из обычных сталей).
