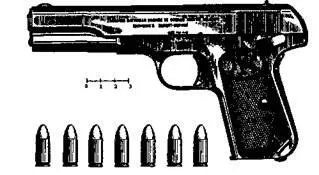

Рис. 30 Пистолет «Браунинг» обр.1903 г. («Браунинг второго образца»).
Магазин — коробчатый однорядный, с боковыми окнами. По израсходовании патронов включалась затворная задержка. Конструкция состояла из 29 деталей. Имелась модель с пазами снизу рукоятки для крепления жесткой кобуры-приклада. Пистолет отличался хорошими боевыми качествами, удобством обращения, изяществом и «зализанностью» форм.

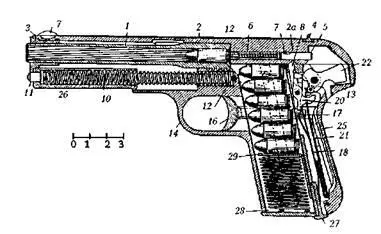

Рис. 31 Разрез пистолета «Браунинг» обр. 1903 г.:
1 — ствол, 2 — затвор, 3 — мушка, 4 — целик, 5 — ударник, 6 — пружина ударника, 7 — шпилька ударника, 11 — наконечник возвратной пружины, 12 — направляющий стержень, 13 — рама, 14 — спусковая скоба, 16 — спуск, 17 — спусковая тяга, 18 — спусковая пружина, 19 — разобщитель, 20 — спусковой рычаг, 21 — боевая пружина, 22 — курок, 25 — автоматический предохранитель, 27 — защелка магазина, 28 — магазин, 29 — подаватель магазина.

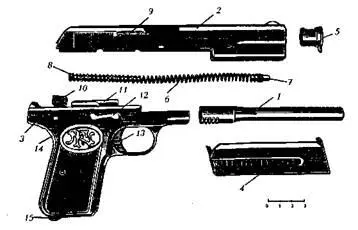

Рис. 32 Неполная разборка пистолета «Браунинг» обр. 1900 г.:
1 — ствол, 2 — затвор, 3 — рама, 4 — магазин, 5 — втулка ствола, 6 — возвратная пружина, 7 — фиксатор, 9 — выбрасыватель, 10 — курок, 11 — колодка рамы, 12 — затворная задержка, 13 — спусковой крючок, 14 — автоматический предохранитель, 15 — защелка магазина.
«Браунинг» обр. 1903 г., как и его патрон, хорошо разошелся и послужил основой для массы подражаний. Россия закупала его в варианте с кобурой-прикладом для вооружения городской полиции и Отдельного Корпуса жандармов. На «гражданском» рынке в ходу были блестящие никелированные «браунинги» — любимое оружие налетчиков Мишки Япончика, известного также как Беня Крик.
В России делались попытки собственной переделки «браунингов». На Ижевском оружейном заводе попытались приспособить пистолет Браунинга под револьверный патрон «Нагана», конечно, безуспешно. Свой способ переделки «Браунинга» предлагал студент Московского Императорского Технического училища С.При-луцкий, в будущем известный конструктор-оружейник.

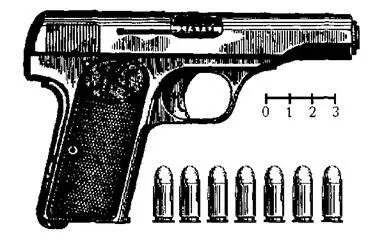

Рис. 33 7,65-мм пистолет «Браунинг» обр.1910 г.
Считался пистолетом «карманного» типа. В качестве такового был разрешен в Русской армии «для ношения офицерами вне строя».
Неполная разборка:
1. Вынуть магазин, отжав назад его защелку.
2. Оттянуть затвор назад настолько, чтобы зуб флажкового предохранителя заскочил в переднюю выемку на левой стороне затвора-кожуха. Повернуть ствол до отказа вправо. Освободить выемку затвора-кожуха от зуба предохранителя. Подав затвор вперед, снять его вместе со стволом с рамки, удерживая ствол от выпадения.
3. Отделить возвратную пружину с направляющим стержнем. Вынуть направляющую муфту, повернув ее на 180 градусов. Вынуть ствол, повернув его до отказа влево.
Сборку производить в обратном порядке.
В 1906 г. FN предложила обывателю «карманный» пистолет Браунинга под специально разработанный 6,35-мм патрон. Пистолет имел свободный затвор-кожух, расположенную под стволом возвратную пружину, ударниковый механизм простого устройства. Пластинчатая пружина шептала ударника служила также пружиной защелки магазина. Автоматический предохранитель выполнялся в виде нажимной задней стенки рукоятки и запирал шептало ударника. Имелся неавтоматический останов затвора в заднем положении. Конструкция включала 29 деталей. Пистолет не спутать с другими: плоская, крайне «зализанная» форма, отсутствие прицельных приспособлений.

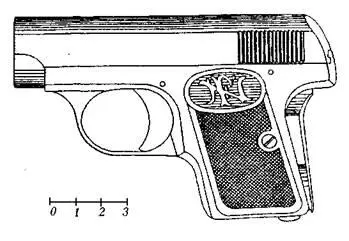

Рис. 34 Пистолет «Браунинг» обр. 1906 г.
Родоначальник самозарядных «карманных» пистолетов. Обратим внимание на отстуствие прицельных приспособлений.
«Браунинг» обр. 1906 г. был очень популярен в качестве «оружия самообороны», долго не имел конкуренции на оружейном рынке, послужил образцом для многочисленных подражаний.
Неполная разборка:
1. Вынуть магазин, отжав его защелку.
2. Оттянуть затвор назад и отпустить, проверив патронник пистолета.
