Г. Солнцев - Ремонт часов своими руками. Пособие для начинающего мастера

Смена радиоэлементов (микросхем) в часах производится при помощи паяльника. Как правило, сначала распаивают выводы микросхемы «общий», «питание», потом все остальные. Пайка не должна продолжаться дольше 2–3 с, затем надо сделать перерыв не менее 5 с. Жало паяльника должно быть заземлено; а если вы ремонтируете настольные электронные часы, то заменять элементы можно только в часах, отключенных от сети.

Самой распространенной причиной отсутствия информации на индикаторе (табло) часов является неисправность элемента питания. Для обнаружения неисправности откройте крышку корпуса, вытащите элементы питания и установите на их место годные, заранее проверенные. Если при этом информация на жидкокристаллическом индикаторе не появится, неисправность следует искать в схеме электронного блока.

Чтобы извлечь электронный блок из корпуса часов, следует отвернуть гайку и снять крышку корпуса. Затем извлеките блок. Прижим и индикатор вынимаются при разборке блока.

Отсутствие информации на индикаторе может быть вызвано следующими дефектами: отпайкой или обрывом выводов кварцевого резонатора, резисторов, диодов, микросхемы и т. д., разрядкой или окислением элементов питания или отсутствием контактов элементов питания с площадками питания платы.

Следовательно, вам надо проверить (и при необходимости восстановить) соединение элементов питания с платой и прочность соединения выводов навесных элементов и микросхем с платой; при необходимости припаяйте выводы.

После окончания ремонта и установки точного времени проверьте часы на устойчивость к механическим воздействиям. Для этого их надо энергично встряхивать в течение нескольких секунд и при этом наблюдать за состоянием индикатора.

В том случае, если электронные часы имеют еще и функцию календаря, то есть при нажатии кнопки показывают число или день недели и т. д., то особенности их ремонта связаны с особенностями календарного устройства. Допустим, в часах имеются 4 кнопки: кнопка установки часов (кнопка а ), кнопка установки минут (кнопка Ь ), кнопка установки секунд (кнопка с ) и кнопка вызова показаний календаря (кнопка d ). Если при нажатии кнопки d происходит сбой показаний календаря, значит, испорчена микросхема часов. Ее надо заменить.

Если показания календаря вообще не появляются на индикаторе часов, причиной может быть отсутствие контакта между проводом электронного блока и корпусом или обрывом электрических соединений (которые в таком случае надо припаять).

Другой причиной может быть плохое соединение кнопок с контактами или их замкнутость. В этом случае надо будет зачистить и отрегулировать контакты.

Наконец, еще одна причина — неисправность генератора или кварцевого резонатора. Эти детали легче заменить. Иногда приходится менять весь электронный блок.

Так называются наручные электронно-механические часы с кварцевым генератором (рис. 9).

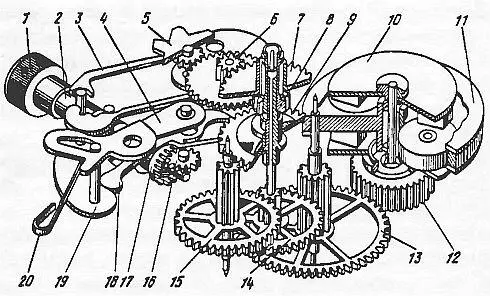

Рис. 9. Кинематическая схема кварцевых часов КНЧ 3050:

1 — головка переводная;

2 — вал переводной;

3 — фиксатор;

4 — кулиса;

5 — звездочка с колесом;

6 — колесо вексельное;

7 — колесо часовое;

8 — триб минутной стрелки;

9 — колесо центральное с трубкой;

10 — ротор шагового двигателя;

11 — статор шагового двигателя;

12 — триб шагового двигателя;

13 — колесо передаточное;

14 — колесо секундное с трибом;

15 — колесо промежуточное;

16 — колесо переводное;

17 — муфта кулачковая;

18 — рычаг заводной;

19 — рычаг переводной со штифтом;

20 — пружина кулисы

Кварцевый генератор — это источник высокостабильных колебаний, расположенный в электронном блоке.

Блок кварцевого генератора представляет собой печатную плату с размещенными на ней кварцевым резонатором, интегральной микросхемой и пассивными элементами. Блок соединяется с платиной винтами. Исполнительным устройством в часах является шаговый двигатель, выполненный в виде автономного узла. Элемент питания обеспечивает не менее 12 месяцев непрерывной работы часов.

Принцип действия и кинематическая схема работы часов таковы: электрический сигнал кварцевого генератора подвергается делению его частоты и после формирования импульса поступает на шаговый двигатель. Частота следования импульсов — 1 Гц. Шаговый двигатель, в свою очередь, преобразует последовательные электрические импульсы в прерывистое вращение основной колесной системы.
