Г. Солнцев - Ремонт часов своими руками. Пособие для начинающего мастера

Когда движение баланса происходит в направлении рабочего хода, эллипс захватывает очередной зуб храповика и поворачивает его, в результате следующий зуб храповика оказывается в магнитном поле. Подтянутый магнитом храповик фиксируется в этом положении.

При обратном движении баланса эллипс не выводит зафиксированный зуб из поля магнита, так как смещает его лишь незначительно. Храповик опять притягивается магнитом и снова занимает исходное положение.

Триб храповика, в свою очередь, находится в зацеплении с секундным центральным колесом. Это колесо при вращении сопряжено с минутным колесом. На втулке минутного колеса установлен минутный триб. Через вексельное колесо и его триб он соединяется с часовым колесом.

Кинематика часов такова: если вложить в них батарейку и качнуть баланс, то контактный штифт соприкасается с пластиной и электрическая цепь замыкается. Ток течет через катушку, из-за чего вокруг нее возникнет электромагнитное поле. В тот момент, когда катушка оказывается вблизи постоянного магнита, срабатывает контакт.

Из-за взаимодействия электрических полей катушки и магнита на катушку будет действовать сила, направленная на выталкивание катушки из магнитного поля. Движение приведет к тому, что баланс повернется и начнет вращаться. Когда же катушка выйдет из зоны действия магнита, контакт будет разомкнут и импульс перестанет поступать на баланс.

Под воздействием спирали баланс изменяет направление своего вращения. Из-за этого катушка снова приближается к постоянному магниту. Но контакта не происходит, так как контактный штифт проходит мимо конца пластины, не прикасаясь к нему.

В наручных электронных часах необходимы некоторые дополнительные устройства. Дело в том, что при пуске часов нужно сообщить балансу начальный импульс. Для этого предназначено устройство в виде специальной системы рычагов. Одновременно это устройство предназначается и для защиты баланса от поломки при переводе стрелок.

Система рычагов тормозит баланс при включении механизма перевода стрелок.

Эти часы также снабжены электромагнитным приводом баланса, то есть приводом такого типа, в котором импульс балансу сообщается вследствие взаимодействия полей постоянного магнита и электрической катушки (рис. 7).

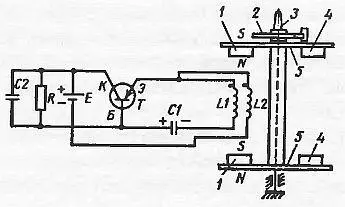

Рис. 7. Принципиальная схема работы электронно-механических часов:

1 —магниты постоянные;

2 — спираль;

3 — баланс;

4 — противовесы;

5 — магнитопроводы;

L1 — катушка возбуждения;

L2 — катушка импульсная;

C1—С2 — конденсаторы;

R — резистор;

Т— транзистор;

Б—база; К—коллектор; Э — эмиттер;

Е — источник питания

Однако сам процесс формирования импульса в этих часах осуществляется не с помощью контакта, а посредством миниатюрного транзистора.

На одной их стороне закреплены постоянные магниты (1), а на противоположной — противовесы (4). Катушка часов разделена на две секции. Одна из них называется катушкой возбуждения (на рисунке — L1), другая — импульсной катушкой (L2). Они устанавливаются на платине часов таким образом, чтобы проходить через зазор между постоянными магнитами. Катушка возбуждения включена между эмиттером и базой транзистора, импульсная — между эмиттером и коллектором. В разрыв этой цепи включен элемент питания. На балансовом регуляторе таких часов (3) находятся магнитопроводы (5).

Около одной трети всего полезного объема механизма занимает источник тока. Батарейка удерживается в корпусе при помощи пружинки, которая одновременно соединяет источник тока со всем остальным механизмом.

В верхней части механизма находится мост, на котором крепятся контактные пластины. Мост крепления баланса, укрепленная на самом балансе катушка и магнитопровод размещаются в правой части корпуса.

Своеобразное «поэтажное» расположение деталей и узлов в электронно-механичесих часах приводит к увеличению их высотного размера. К недостаткам малогабаритных электронно-механических контактных часов этой конструкции относится и то, что сама контактная группа считается малонадежным узлом. Источниками возможных нарушений в работе таких наручных часов может быть окисление контактов, приводящее к дефектам работы часов, а также то, что контактные пластины неустойчивы к вибрациям и ударам.
