Г. Солнцев - Ремонт часов своими руками. Пособие для начинающего мастера

К таким часам относятся следующие: часы с противоударным устройством, часы с автоподзаводом, с различными сигнальными устройствами, с одинарным или двойным календарем и т. д. Ремонт таких часов в домашних условиях более затруднен, но возможен.

Довольно популярными в настоящее время являются часы с центральной секундной стрелкой и противоударным устройством (рис. 3).

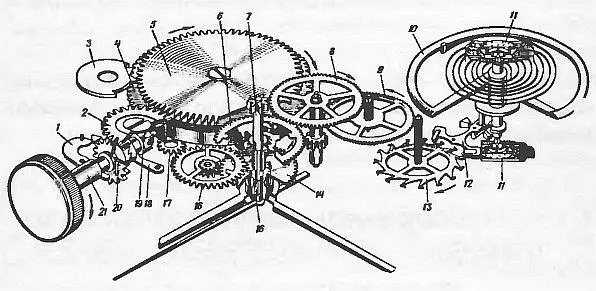

Рис. 3. Кинематическая схема механизма часов с центральной секундной стрелкой и противоударным устройством:

1 — рычаг переводной;

2 — колесо заводное;

3 — собачка;

4 — барабан с валом и пружиной;

5 — колесо барабанное;

6 — колесо центральное;

7 — триб центральной секундной стрелки;

8 — колесо промежуточное;

9 — колесо секундное;

10 — узел баланса;

11 — устройства противоударные;

12 — вилка анкерная;

13 — анкерное колесо с трибом;

14 — колесо часовое;

15 — триб минутный;

16 — колесо вексельное;

17 — колесо переводное;

18 — рычаг заводной;

19 — муфта кулачковая;

20 — триб заводной;

21 — вал заводной

Пружинный двигатель таких часов находится внутри наглухо закрытого барабана. Такая конструкция удобна для того, чтобы грязь не попадала в двигатель, а смазка не вытекала наружу. Колесная система состоит из небольшого количества колес (в данной конструкции их всего 4 — анкерное, секундное, промежуточное и центральное). В центральном колесе (6) имеется сквозное отверстие. Через него проходит триб (7). На оси триба жестко закреплена секундная стрелка.

Противоударное устройство в часах предназначено для предотвращения поломки или деформации одной из самых хрупких деталей — оси баланса. Принцип работы противоударного устройства заключается в том, что опоры баланса, поддерживаемые в определенном положении пружиной, при боковом толчке смещаются, предохраняя ось, а затем возвращаются в исходное положение.

На базе противоударного устройства также могут быть изготовлены дополнительные системы, такие как автоподзавод, сигнальное устройство или календарь.

Календарные устройства могут быть одинарные (показывают числа месяца), двойные (показывают число, день недели или название месяца) и тройные (показывают все три даты).

Для того чтобы ознакомиться с принципом действия календарного устройства часов, изучите прилагаемую схему часов с одинарным календарем (рис. 4).

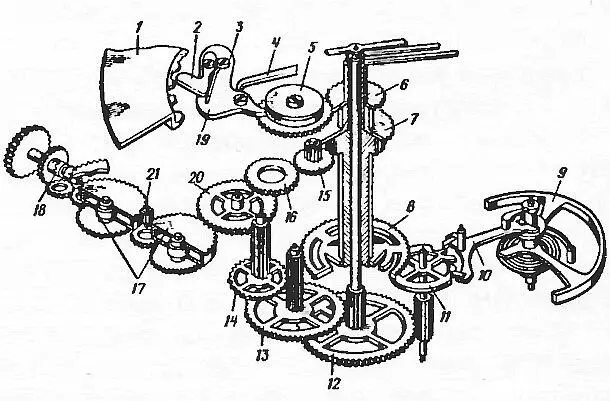

Рис. 4. Кинематическая схема часов «Слава» 2414:

1 — указатель дат;

2 — рычаг;

3 — пружина рычага;

4 — пружина толкателя;

5 — кулачок;

6 — звездочка указателя дней недели;

7 — колесо часовое;

8 — колесо фрикционное;

9 — узел баланса;

10 — вилка анкерная;

11 — колесо анкерное;

12 — колесо секундное с трибом;

13 — колесо промежуточное с трибом;

14 — колесо центральное с трибом;

15 — колесо вексельное;

16 — колесо переводное;

17 — барабаны с пружинами;

18 — механизм завода пружины и перевода стрелок;

19 — узел переключателя;

20 — колесо передаточное;

21 — колесо передаточное заводное

Движение передается от одного барабана второму барабану (17) через заводное передаточное колесо (21). Затем через передаточное колесо (20) движение передается на триб центрального колеса (14). После этого импульс поступает на триб промежуточного колеса (13), на триб секундного колеса (12), на триб анкерного колеса (11) и анкерную вилку (10). Уже с анкерной вилки движение передается балансовому регулятору. Для перевода стрелок движение передается через вексельное колесо (15) на часовое (7). На втулке часового колеса жестко закреплена часовая стрелка.

Механизм календарного устройства монтируется на платине часов с циферблатной стороны.

Колесо календаря напрессовано на часовом колесе. Календарное колесо сцепляется зубьями с суточным колесом, которое совершает один оборот в сутки. На суточном колесе жестко укреплен так называемый кулачок. Он действует на переключатель, на узле которого закреплена собачка. Под воздействием собственной пружины собачка поворачивается относительно оси, захватывает зуб указателя дат и под действием пружины переключателя передвигает его. Указатель дат фиксируется при помощи пружины фиксатора.
