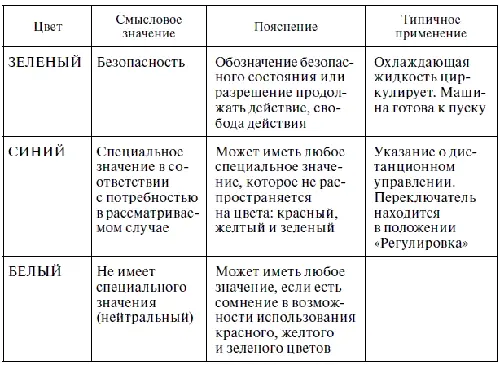

Таблица 1.1

Окончание табл. 1.1

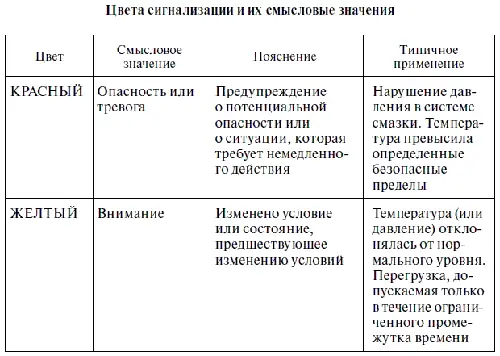

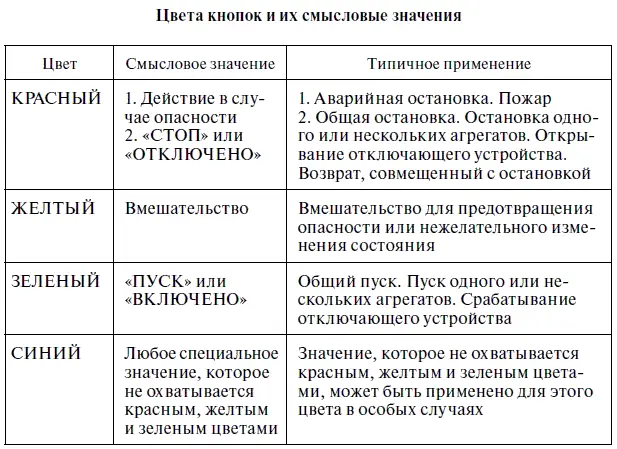

Таблица 1.2

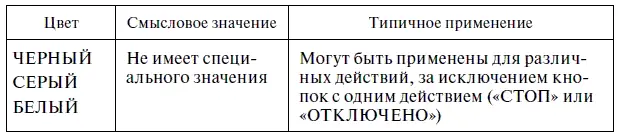

Окончание табл. 1.2

ПС и РУ должны иметь четкие надписи, указывающие назначение отдельных цепей, панелей, аппаратов. Надписи должны выполняться на лицевой стороне устройства, а при обслуживании с двух сторон — также на задней стороне устройства. ПС и РУ, как правило, должны иметь мнемосхему.

Помещения РУ, в которых установлены ячейки КРУЭ, должны быть изолированы от других помещений и улицы. Стены, полы и потолки должны быть окрашены пыленепроницаемой краской. Помещения должны быть оборудованы приточно-вытяжной вентиляцией с отсосом воздуха снизу. Для предотвращения попадания в помещения РУ пыли воздух приточной вентиляции должен проходить через фильтры.

В помещениях ПС и РУ должна быть предусмотрена биологическая защита , представляющая собой комплекс мероприятий и устройств для защиты людей от вредного влияния электрического и магнитного полей.

Помимо организационных мер по биологической защите (обеспечение напряженности электрического поля в пределах допустимых уровней, применение металлоконструкций ОРУ из оцинкованных, алюминиевых или алюминированных элементов, исключение соседства одноименных фаз в смежных ячейках и др.) используется экранирование источников магнитных полей.

Экранирование источников магнитных полей или рабочих мест при необходимости обеспечения допустимых уровней магнитных полей осуществляется посредством ферромагнитных экранов, толщина и геометрические размеры которых следует рассчитывать по требуемому коэффициенту экранирования К э, равному:

К э= Н в/Н доп,

где Н в— наибольшее возможное значение напряженности магнитного поля на экранируемом рабочем месте, А/м;

Н доп— допустимое значение напряженности магнитного поля, равное 80 А/м.

Для рабочих мест, где пребывание персонала по характеру и условиям выполнения работ является непродолжительным, Н допопределяется исходя из требований санитарных норм и правил.

При оперативном обслуживании ПС и РУ в соответствии с требованиями ПУЭ и ГОСТ 13109 следует предусматривать технические мероприятия по обеспечению качества электроэнергии. В соответствии с этим устройства регулирования напряжения на шинах 3-20 кВ ПС, к которым присоединены распределительные сети, должны быть настроены на поддержание напряжения в пределах не ниже 105 % номинального в период наибольших нагрузок и не выше 100 % номинального в период наименьших нагрузок этих сетей. Отклонения от указанных уровней напряжения должны быть обоснованы.

В объем оперативного обслуживания ПС входит следующее электрооборудование:

силовые трансформаторы и автотрансформаторы;

синхронные компенсаторы;

реакторы;

коммутационные аппараты;

измерительные ТТ и ТН, конденсаторы связи, разрядники; кабели;

РУ;

устройства релейной защиты, автоматики и приборов.

В оперативное обслуживание ПС входят операции по оперативным переключениям, а также по предотвращению и ликвидации аварий и отказов в работе оборудования.

Электрооборудование ПС и РУ, их токоведущие части, изоляторы, крепления, несущие конструкции, изоляционные и другие расстояния должны быть выбраны и установлены в соответствии с требованиями ПУЭ следующим образом:

чтобы при нормальных условиях работы электроустановки усилия, нагрев, электрическая дуга или другие явления (искрение, выброс газа и т. п.) не могли причинить вред обслуживающему персоналу, а также привести к повреждению оборудования и возникновению КЗ или замыкания на землю;

при нарушении нормальных условий работы электроустановки была обеспечена необходимая локализация повреждений, обусловленных действием КЗ;

при снятом напряжении аппараты, токоведущие части и конструкции могли подвергаться техническому обслуживанию и ремонту без нарушения нормальной работы соседних цепей;

была обеспечена возможность удобного транспортирования оборудования.

Во всех цепях РУ должна быть предусмотрена установка разъединяющих устройств с видимым разрывом, обеспечивающая возможность отсоединения всех аппаратов (выключателей, предохранителей, ТТ, ТН и т. д.) каждой цепи со всех ее сторон, откуда может быть подано напряжение.
