И. Карапетян - Справочник по проектированию электрических сетей

В 1956 г. вошла в эксплуатацию первая ВЛ 400 кВ Куйбышевская ГЭС — Москва. С переводом первых электропередач 400 кВ на 500 кВ (1959 г.) был поставлен вопрос о введении промежуточного напряжения между 500 и 220 кВ. Таким напряжением явилось 330 кВ, а первая электропередача этого класса напряжения Прибалтийская ГРЭС — Рига была введена в работу в 1959 г.

При практической реализации рекомендаций по введению в действующую систему напряжений 110–220—500 кВ промежуточного напряжения — 330 кВ — в электрических сетях нашей страны стали параллельно развиваться две системы напряжений: 110-220-500-1150 кВ и 110-330-750 кВ.

В электрических сетях большинства энергосистем России принята шкала напряжений 110-220-500-1150 кВ. В ОЭС Северо-Запада и частично в ОЭС Центра используется шкала 110-330-750 кВ. В ОЭС Центра сети 330 и 750 кВ, а в ОЭС Северного Кавказа сети напряжением 330 кВ получили определенное распространение и в перспективе намечены к дальнейшему развитию, как правило, в пределах районов их существующего использования.

Граница использования указанных систем напряжений в ЕЭС России в течение последних 15 лет постепенно смещалась в восточном направлении. Указанное является следствием использования напряжений 750 и 330 кВ для выдачи мощности Калининской, Смоленской и Курской АЭС, расположенных в зоне стыка двух систем напряжений. Если на начало 1980 г. восточная граница распространения сетей 750 кВ лежала на линии Ленинград — Калинин — Брянск — Курск, то к концу 2000 г. линия разграничения систем напряжений проходила через Санкт-Петербург — Владимир — Михайлов — Курск, т. е. на 200–250 км восточнее.

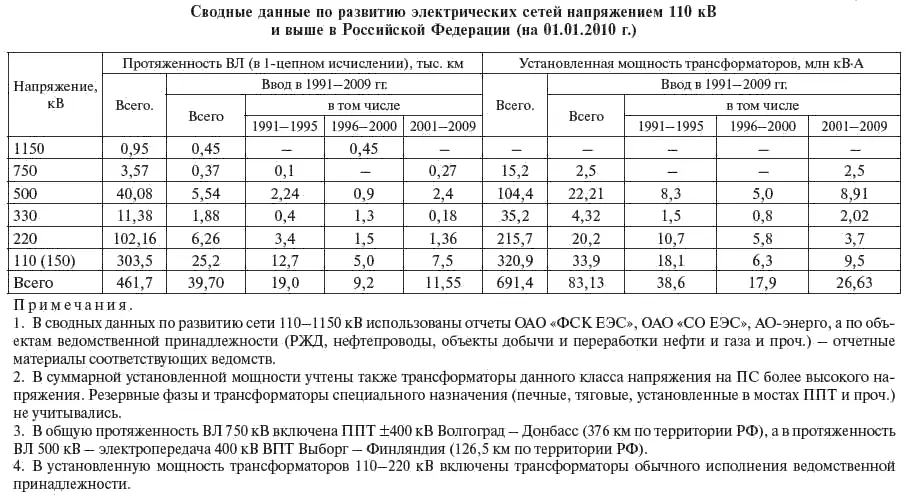

Таблица 1.3

Характерной особенностью отмеченного смещения сетей 750 кВ в восточном направлении является использование этого напряжения для выдачи мощности указанных выше АЭС. Как известно, одним из последствий аварии на Чернобыльской АЭС явился отказ от строительства новых АЭС и доведения до проектной мощности Калининской, Смоленской и Курской АЭС. В связи с этим строительство ряда ВЛ от Смоленской АЭС в габаритах 750 кВ, рассчитанных на использование полной пропускной способности с вводом в работу последующих энергоблоков АЭС, было остановлено, а авансированные капиталовложения оказались «замороженными». Поэтому в перспективный период дальнейшее развитие сетей 750 кВ и их возможное смещение в восточном направлении будет связано с продолжением строительства этих АЭС и доведением ряда действующих АЭС до проектной мощности.

Смещение сетей 330 кВ в восточном направлении за тот же период носит ограниченный характер, поскольку в прилегающих энергосистемах получила значительное развитие сеть напряжением 220 кВ.

В условиях использования двух различных систем номинальных напряжений схема сети в зонах стыковки обеих шкал развивается таким образом, чтобы свести к минимуму трансформации 220/330, 330/500 и 500/750 кВ.

По оценке на начало 2004 г. система 330–750 кВ обеспечивала передачу и распределение около 11 % всей мощности электростанций страны.

Основу транспортной системы ЕЭС России составляют электрические сети напряжением 500-750-1150 кВ. Общая протяженность ВЛ этих классов напряжений на начало 2010 г. составила 44,6 тыс. км, а установленная трансформаторная мощность ПС этих напряжений — около 119,6 млн кВА.

Электрические сети 500 кВ эксплуатируются во всех регионах страны и являются основными в ЕЭС России, выполняя системообразующие и межсистемные функции, выдачу мощности крупнейших электростанций (Балаковской АЭС, Сургутской ГРЭС, Саяно-Шушенской ГЭС и др.), электроснабжение крупных нагрузочных узлов сети 220 и 110 кВ и концентрированно расположенных потребителей нефтяной, газовой и металлургической промышленности (ПС БАЗ, Демьянская, Луговая, Липецкая и др.).

Общие показатели развития электрических сетей 500 кВ на начало 2010 г. характеризуются следующими данными:

протяженность — 40,18 тыс. км;

общая установленная мощность ПС — 104,4 млн кВА.

В 2007 г. введена Транссибирская магистраль 500 кВ Заря — Барабинск — Таврическая (730 км).

В последние годы выполнено строительство ряда ВЛ и ПС 500 кВ (Западная, Ключи, Емелино, Владивосток, Пересвет и др.), а так же заходы действующих ВЛ на новые ПС; осуществлен перевод на номинальное напряжение ранее построенных ВЛ (Ильково — Луговая, Холмогоры — Тарко-Сале); проведена реконструкция ряда крупных ПС 500 кВ (Бескудниково, Тюмень и др.). Наиболее крупные строящиеся ВЛ 500 кВ (на 1.01.2011 г.): Фроловская — Шахты — Ростов с ПС Ростовская (441 км, 2x501 МВА), Сургутская ГРЭС — ПС магистральная (157 км), Алюминиевая — Абакан-Итат (вторая цепь), Северная — БАЗ (199 км) и др.
