Mauser C96 - Устройство

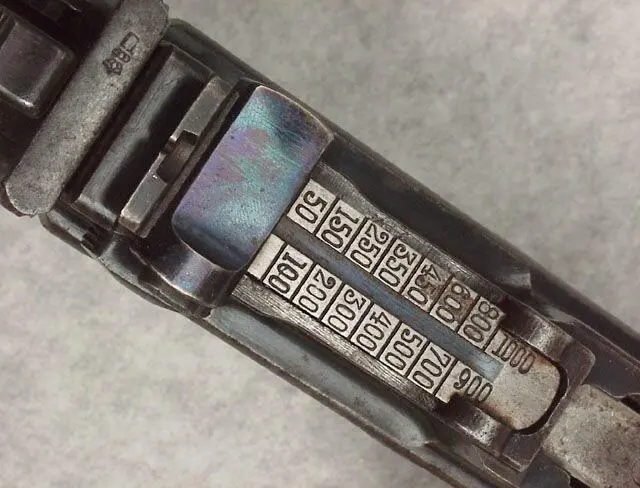

На большинстве пистолетов в верхней части ствольной коробки устанавливается секторный прицел, рассчитанный на дистанцию до 1000 метров. Градуировка прицела выполнена через каждые 50 метров до расстояния 500 метров и через 100 метров на дистанции от 500 м до 1000 м. На некоторых пистолетах устанавливался фиксированный целик, на ранних моделях секторный с дистанцией 500 м и 700 м.

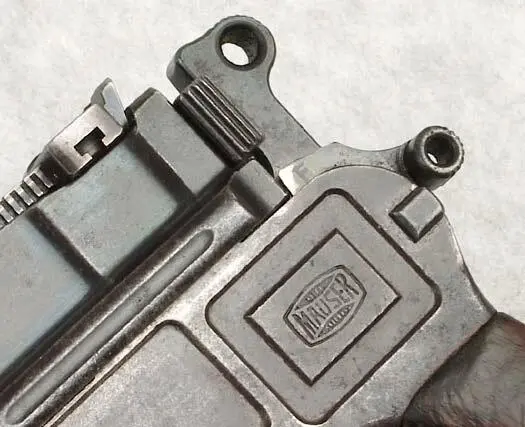

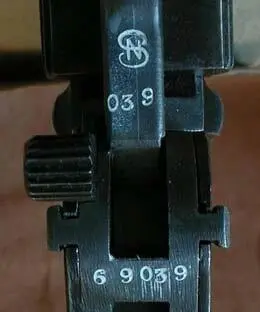

Предохранительный механизм пистолета Маузер К-96 (Mauser C96) установлен на левой стенке вкладыша рамки пистолета, выступ рычага предохранителя расположен в задней части рамки от курка с левой стороны.

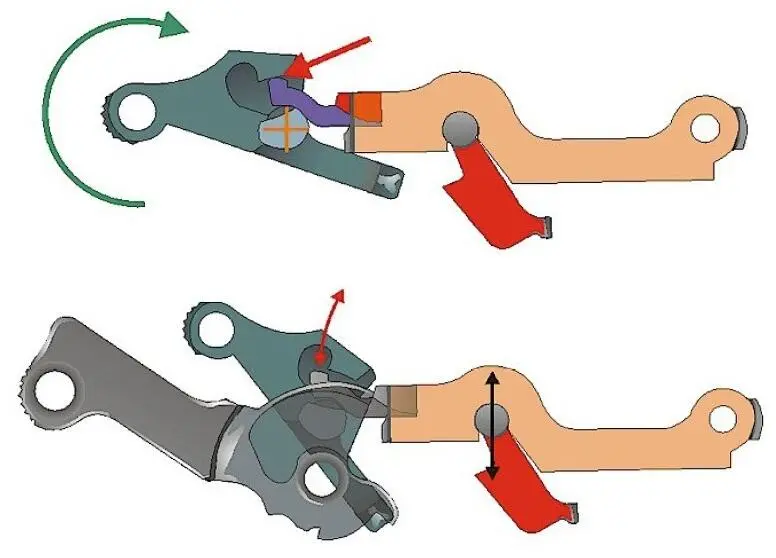

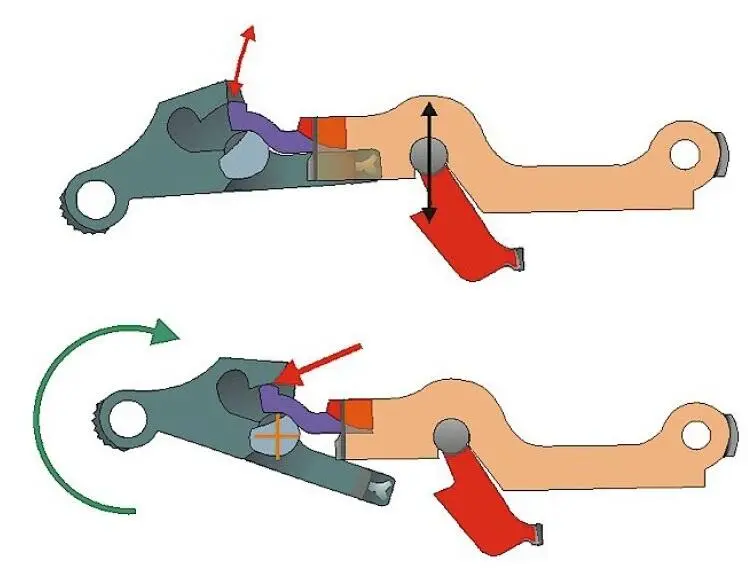

Предохранитель имеет возможность запирать курок как в спущенном, так и во взведенном положениях.

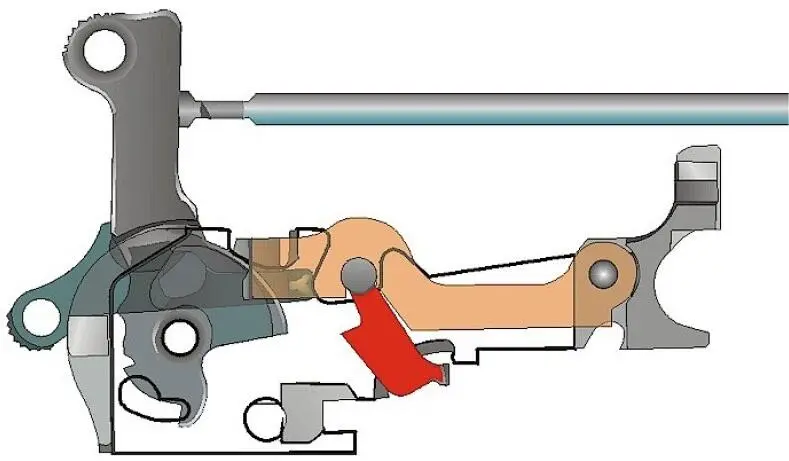

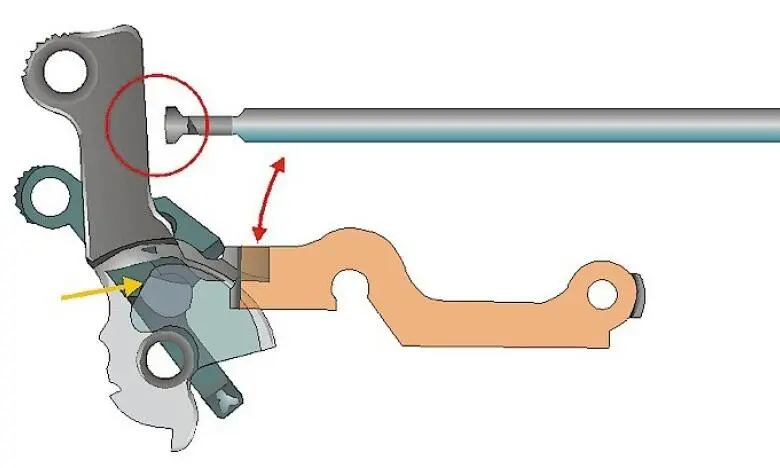

При постановке на предохранитель пистолета Маузер К-96, в котором курок находится в спущенном положении, предохранительный механизм отодвигает курок от ударника. Предохранитель не позволяет курку воздействовать на ударник, даже в случае случайного удара по курку.

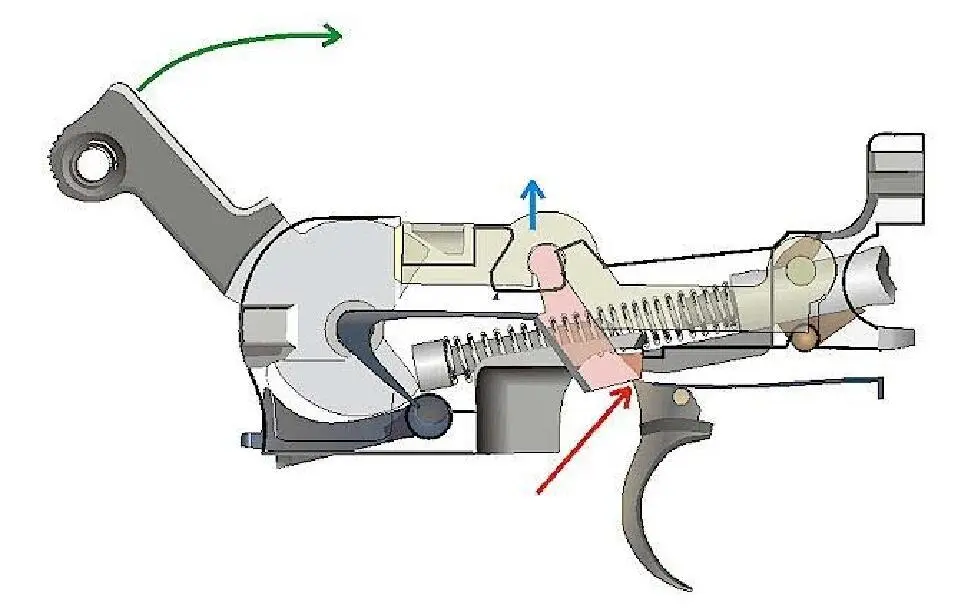

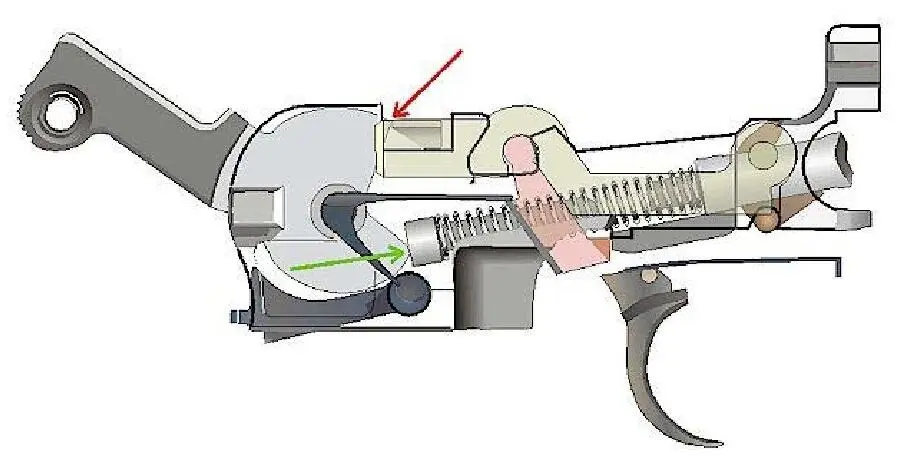

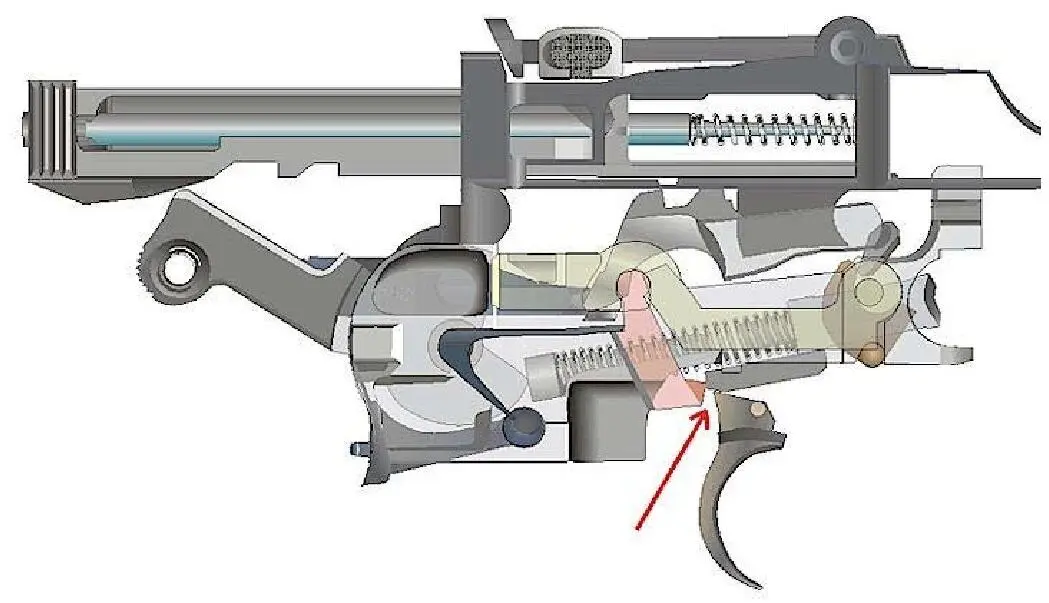

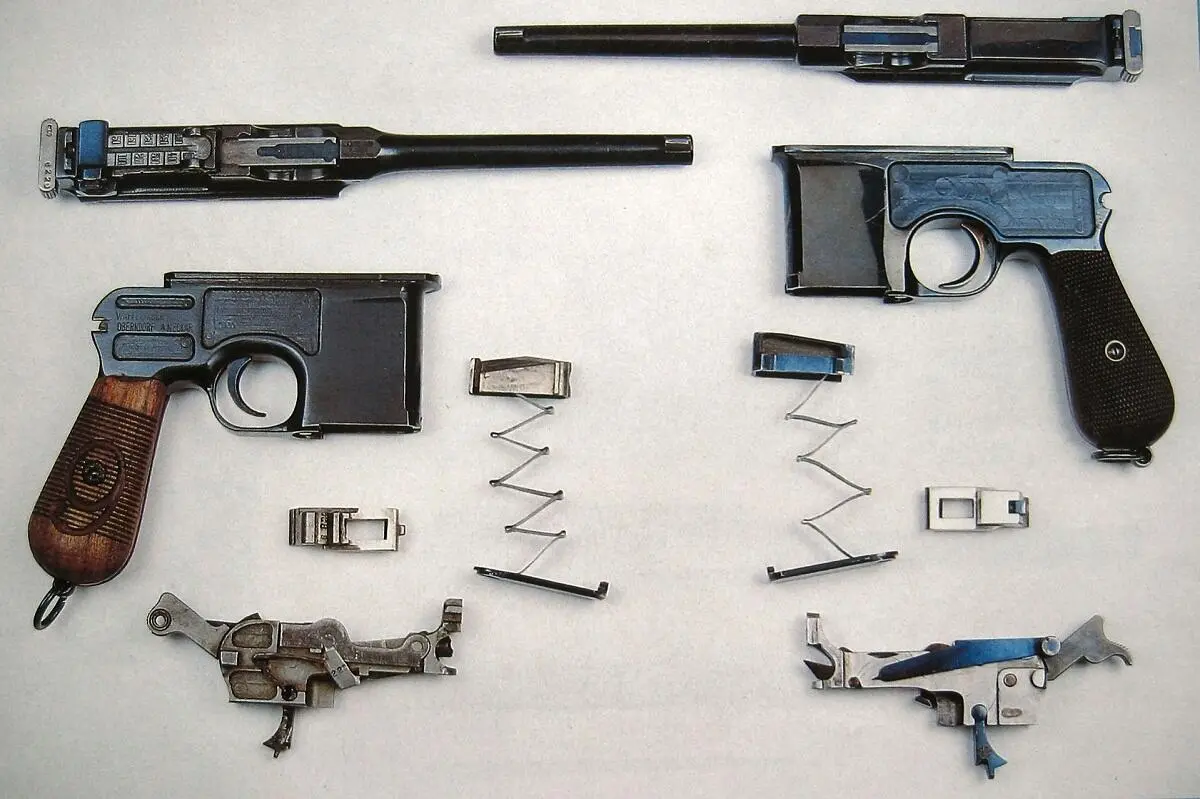

Ударный механизм пистолета Mauser C96 куркового типа с открытым положением курка. Боевая пружина оружия располагается внутри рамки пистолета. Ударный механизм состоит из следующих частей: курок с осью, ударник с пружиной, боевая пружина с направляющим стержнем и упором, который так же является и разобщителем. Спусковой механизм большинства пистолетов Маузер К-96 предназначен для ведения стрельбы только одиночными выстрелами. Спусковой механизм собран в рамке пистолета и состоит из спускового крючка с пружиной и передаточного и спускового рычагов.

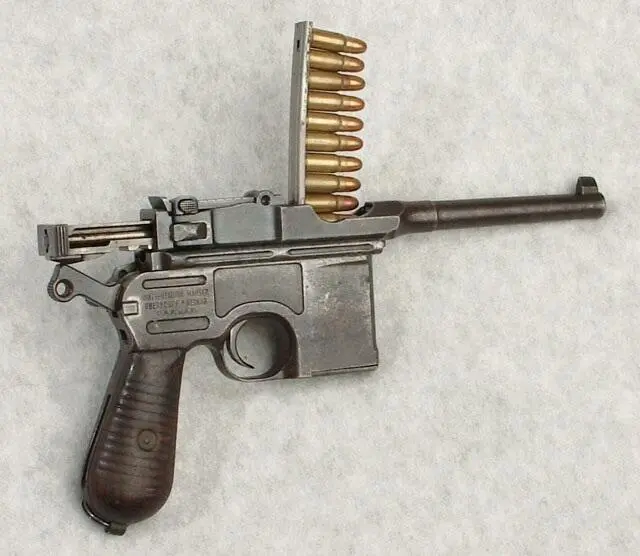

Для снаряжения пистолета Маузер К-96 патронами, его необходимо снять с предохранителя, отвести затвор в заднее крайнее положение до момента, когда оружие встанет на затворную задержку.

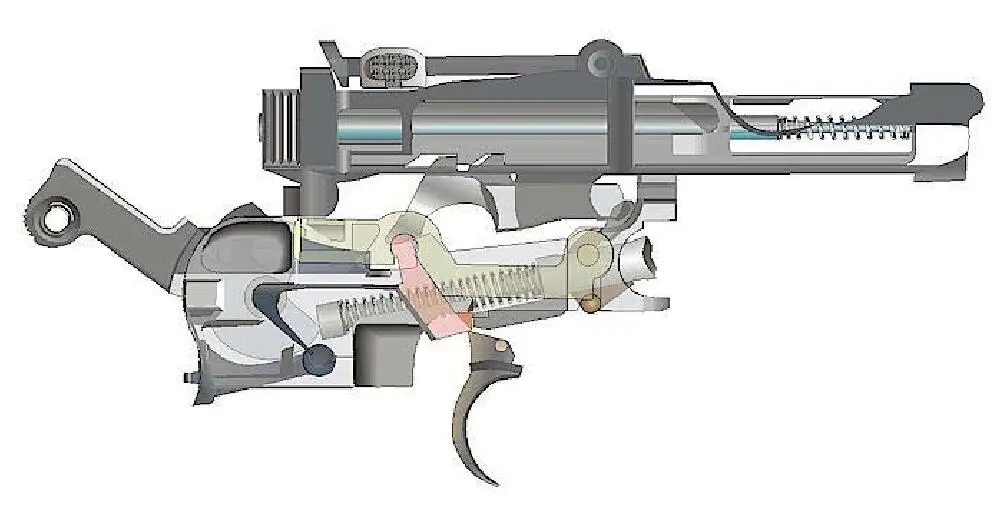

При отведении затвора назад вместе с ним вначале движется ствол вместе со ствольной коробкой. После того, как выступ запирающей личинки доходит до выреза вкладыша рамки, личинка поворачивается под действием боевой пружины и происходит отпирание ствола. Далее затвор движется в заднее положение самостоятельно, при этом сжимает возвратную пружину и взводит курок. В крайнем заднем положении затвора подаватель магазина поднимается вверх и затвор фиксируется на затворной задержке. После установки обоймы с патронами и снаряжении магазина подаватель опускается вниз, отпуская затвор с затворной задержки, после извлечение обоймы затвор под действием возвратной пружины движется вперед и досылает в патронник патрон.

Стрельба из оружия ведется как из любого другого самозарядного пистолета. Для производства каждого следующего выстрела необходимо лишь отпустить и вновь нажать на спусковой крючок. После израсходования всех патронов затвор остается в заднем положении на затворной задержке.

Основные тактико-технические характеристики пистолета Маузер К-96 (Mauser C96):
