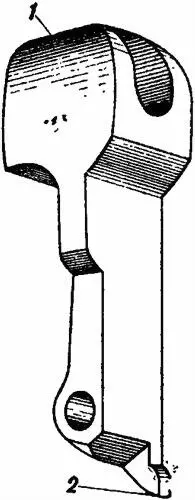

Рис. 16.Ползун:

1 — вырез для прохода бойка; 2 — выемка для коленчатого выступа спускового крючка

Рис. 17.Казенник:

1 — головка; 2 — выступ

18. Казенник(рис. 17) служит опорой шляпке гильзы патрона в момент выстрела; при взведении курка он вместе с собачкой подвигает заряженный барабан вперед и плотно прижимает шляпку патрона к барабану. Казенник имеет: головкус каналом для прохода бойка курка; нижняя часть головки сзади скошена, в этот скос упирается ползун при движении вверх, заставляя казенник наклоняться головкой вперед; выступ, который от давления на него передней плоскости опускающегося ползуна заставляет казенник отклоняться головкой назад; отверстиедля надевания на ось, укрепленную в задней стенке рамки.

Рис. 18.Барабан (вид сзади):

1 — храповое колесо; 2 — центральный канал; 3 — камора; 4 — выемка

19. Барабан(рис. 18) с семью каморами служит патронником и вместе с тем магазином. Он имеет: центральный канал, в широкой передней части которого помещается подвижная трубка с пружиной, а в узкой задней — толстый конец оси барабана; в переднем конце канала сделан круговой желобоки продольный паздля соска трубки барабана; снаружи на барабане имеется семь выемовдля облегчения веса барабана, поясокс семью выемами (в которые при взведении курка входит сосок спускового крючка и тем удерживает очередную камору против ствола) и с семью зарубками для зуба дверцы, препятствующего поворачиванию барабана в левую сторону при закрытой дверце; в переднее ребро пояска упирается уступ спускового крючка, способствующий отходу барабана назад после выстрела.

На переднем обрезе барабан имеет выемку с выступающей закраиной, которая окружает наполовину передние отверстия камор.

На заднем обрезе барабан имеет храповое колесос семью зубцами, в которые последовательно упирается при взведении курка носик собачки, и по окружности — семь выемок, в которые, по мере поворота барабана вправо, последовательно заскакивает сосок откинутой дверцы, задерживающий барабан в положении, удобном для заряжания и выталкивания гильз.

Рис. 19.Подвижная трубка:

1 — сосок; 2 — уступ

В центральный канал барабана входит подвижная трубка(рис. 19) с надетой на нее пружиной, которая служит для отодвигания барабана назад после выстрела; подвижная трубка удерживается в канале соском, который входит в круговой желобок и в продольный паз канала.

На наружном переднем конце трубки имеется метка против соска трубки.

Пружина подвижной трубки(рис. 20), упираясь задним концом в уступ центрального канала барабана, а передним — в уступ подвижной трубки, стремится выдвинуть трубку вперед, но так как трубка упирается концом в переднюю стенку рамки, барабан под действием пружины сам отходит назад.

Рис. 20.Пружина подвижной трубки

В канале подвижной трубки помещается ось барабана(рис. 21); она имеет: головку, которая входит в вырез на передней стенке рамки, и внутри — каналдля шомпола.

Рис. 21.Ось барабана:

1 — головка; 2 — тонкий конец оси; 3 — толстый конец оси

Толстый задний конец оси помещается в канале барабана, тонкий — входит в отверстие задней стенки рамки.

Рис. 22.Спусковая скоба:

1 — полукруглый вырез; 2 — хвост; 3 — отверстие

20. Спусковая скоба(рис. 22) служит для предохранения хвоста спускового крючка от случайного нажатия на него. Она имеет: хвостс отверстием для надевания на ось, укрепленную в загнутой полосе рамки, и полукруглый вырез, которым скоба надевается на винт, прикрепляющий ее к нижней стенке рамки.
