Остальные части пистолета отделяются и разбираются только в оружейной мастерской.

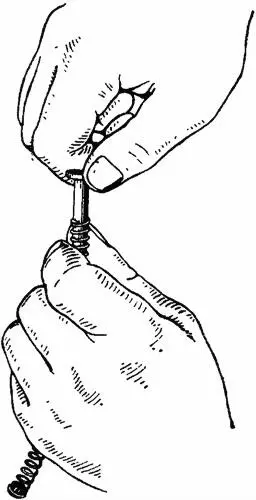

Рис. 86.Как вынуть направляющий стержень

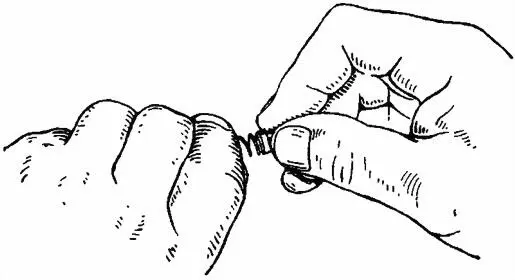

Рис. 87.Как отделить наконечник

Порядок сборки пистолета после полной разборки его

118. Сборка пистолета производится в такой последовательности:

1) собрать колодку ударно-спускового механизма:

вложить боевую пружинув гнездо курка;

вставить курок в колодку: взяв курок со вставленной пружиной в правую руку, а колодку в левую, упереть курок головкой в стол или деревянную подкладку, несколько наклонив его вперед; наложить колодку на курок так, чтобы опорная шпилька боевой пружины упиралась в пружину; надавливать левой рукой на колодку до тех пор, пока отверстие курка не встанет против отверстия колодки; правой рукой вставить ось курка в отверстия колодки и курка;

вставить разобщитель: удерживая колодку в левой руке, как для разборки, правой рукой поставить разобщитель на место;

вставить шептало с осью: удерживая колодку в левой руке, большим пальцем левой руки несколько отвести головку курка назад, правой — вложить шептало так, чтобы пружина его верхним концом поместилась в соответствующем гнезде колодки (рис. 88); вставить ось шептала;

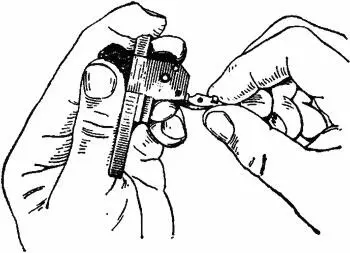

Рис. 88.Как вставить шептало

2) прикрепить правую щечку: установив щечку на свое место, повернуть закрепляющую планку так, чтобы она обоими концами поместилась в соответствующих выемках рукоятки рамки;

3) прикрепить левую щечку: установить ее так же, как правую, и повернуть закрепляющую планку за хвост деревянной палочкой или лезвием отвертки;

4) собрать возвратную пружину:

вставить наконечник: поворачивая его слева направо, вставить наконечник так, чтобы первый виток пружины поместился в желобке наконечника;

вставить направляющий стержень;

5) собрать магазин:

вложить подаватель: удерживая магазин в левой руке, правой рукой вложить подаватель сверху спереди; при этом следует наклонить магазин так, чтобы подаватель площадкой прилег к загибам магазина, а направляющим концом — к задней стенке магазина;

вложить пружину подавателятак, чтобы ее короткий конец, загнутый в кольцо, пришелся под левой стороной подавателя сзади зацепа;

вставить задержку и крышку магазина: удерживая магазин в левой руке и наложив задержку на конец пружины, большим и указательным пальцами правой руки сжать пружину так, чтобы задержка стала вровень с нижними краями магазина; удерживая пружину в таком положении большим пальцем левой руки, правой рукой надвинуть крышку магазина на свое место; при заскакивании зуба задержки в вырез крышки должен получиться щелчок;

6) дальнейшая сборка пистолетапроизводится так же, как указано в ст. 116.

119. Периодический осмотр пистолетов в собранном и разобранном виде офицерским и сержантским составом производится в сроки, указанные Уставом внутренней службы; степень разборки пистолета заранее определяется осматривающим.

120. Военнослужащий, вооруженный пистолетом, должен осматривать пистолет ежедневно перед выходом на занятия и во время чистки. Ежедневный осмотр производится в собранном виде, а во время чистки — в разобранном и собранном виде. Осмотр принадлежности производится перед чисткой пистолета.

121. При повседневном осмотре проверять: 1) нет ли на металлических частях налета ржавчины, загрязнения, глубоких царапин, забоин и трещин;

2) работу частей пистолета при постановке курка на предохранительный и боевой взводы;

3) работу спусковой тяги;

4) исправны ли мушка и целик;

5) удерживается ли магазин в рукоятке;

6) не заткнут ли канал ствола;

7) чист ли канал ствола (проверять, если есть сомнение в чистоте).

122. О всякой неисправности, обнаруженной при осмотре пистолета, солдат обязан немедленно доложить своему командиру. Неисправности пистолета, которые не могут быть устранены средствами подразделения, устраняются в оружейной мастерской.
