Наталья Волкова - Мужская одежда. Технология пошива

Приступая к шитью брюк, очень важно точно снять мерки и суметь применить те измерения, которые наиболее полно отражают особенности телосложения фигуры, ее отклонения от типовой.

Контрольным измерением является Дпоб– дуга через паховую область. Измеряют в вертикальной плоскости от линии талии спереди до линии талии сзади.

Высоту сидения Всопределяют расчетным способом, если фигура близка к типовой:

Вс= Сб/2 + 1 см (для III роста).

С уменьшением или увеличением роста высоту сидения уменьшают или увеличивают на 0,5 см.

Если мужская фигура значительно отличается от типовой, высоту сидения определяют измерением:

Вс= Дсп – Дн – 1 см.

Высоту сидения можно определить одновременно с измерением обхвата бедра – Обед.Сантиметровой лентой измеряют по вертикали расстояние от верхнего среза ленты вокруг бедра до талии спереди (см. рис. 1).

В данных чертежах конструкции брюк учтены припуски на швы, за исключением линии сидения, где даются припуск на шов и запасы во время раскроя брюк. Чертежи даны без припуска на подгибку низа.

Рис. 2. Прямые мужские брюки классической формы

Необходимые мерки:

Ст = 36,5

Сб = 50

Cбед = 6

Дтк = 56,3

Дсп = 99,8

Дсб = 101,6

Дн = 73,1

Шн = 23

Шк = 24

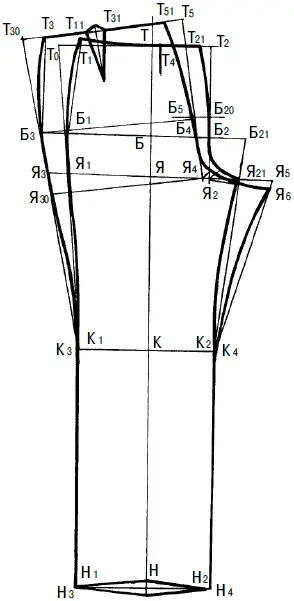

Рис. 3. Чертеж-основа

Чертеж дан: 46-й размер, II рост

Построение чертежа:

1. Передняя половинка брюк.

Строят прямой угол с вершиной в точке То (рис. 3). От точки То вниз откладывают отрезок, определяющий расстояние от линии талии (линии притачивания пояса) до линии бедер:

ТоБ 1= Вс – 5,5 см;

Вс = Дсп – Дн – 1 = 99,8 – 73,1 – 1 = 25,7 см;

ТоБ 1= 25,7 – 5,5 = 20,2 см.

Ширину передней половинки брюк на уровне линии бедер определяют по формуле:

Б 1Б 2= 0,5Сб + 1 = 0,5x50 + 1 = 26 см.

2. Ширина шага.

На передней половинке брюк на уровне линии бедер ее определяют по формуле:

Б 2Б 21= 0,1 (Сб + Пб) = 0,1(50 + 1) = 5,1 см.

Линию сгиба проводят через середину отрезка Б 1Б 21и на пересечении с линией талии ставят точку Т. От этой точки вниз откладывают длину брюк

ТН = Дсб – 6 = 101,6 – 6 = 95,6 см.

3. Линия колена.

Определяется отрезком:

ТК = Дтк + 1 = 56,3 + 1 = 57,3 см.

4. Ширина низа передней половинки:

НН 1= НН 2= ШН/2 + Г = 23/2 + 1 = 12,5 см (передняя и задняя половинки брюк могут иметь одинаковую ширину по низу).

5. Ширина передней половинки на линии коленаопределяется отрезком:

КК 1= КК 2= 24/2 + 1 = 13 см.

Точки Н 1и Н 2соответственно соединяют с точками К 1и К 2; точки К 1и К 2– соответственно с точками Б 1и Б 21. На пересечении линии ягодиц ставят точки Я 1и Я 21.

6. Ширина передней половинки по линии ягодиц.

Откладывается на линии ягодиц Я 1Я 21= Б 1Б 21. Точки Б 2и Я 2соединяют прямой линией. На биссектрисе угла Б 2Я 2Я 21откладывают 1,5 см. Из точки Б 2вверх проводят вертикаль и на пересечении с линией талии ставят точку Т 2.

Для определения ширины передней половинки брюк на линии талии откладывают растворы вытачек и складок.

7. Положение бокового шва задней половинки:

Ст/2 + раствор передней вытачки + 2 = 36,5/2 + 2,5 + 2 = 22,8 см (2 см – это величина перемещения боковых швов в сторону задней половинки).

8. Линия банта.

Для равномерного отведения линии банта и бокового среза делают следующие вычисления:

Т 2То – 22,8 = 26 – 22,8 = 3,2 см;

Т 2Т 21= 0,4x3,2 = 1,28 = 1,3 см;

ТоТ 1= 0,6x3,2 = 1,92 см.

Линии Я 1К 1и Я 21К 2проводят с прогибом от середины на 0,7-1 см. Из точки Т 21радиусом Т 21Т 1проводят дугу вверх и на хорде дуги откладывают отрезок

Т 1Т 11= Дсб – Дсн = 101,6 – 99,8 = 1,8 см.

Точки Т 1Б 11соединяют вспомогательной прямой. Прогиб от середины линии Т 11Б 1равен 0,7-1,2 см.

9. Задняя половинка брюк.

Ширина задней половинки внизу:

НН 3= НН 4= НН 1

10. Линия задней половинки по линии колена.

Ширина задней половинки на линии колена ККз = КК 4= КК 1.

Влево от точки Б 1откладывают отрезок:

Б 1Б 3= 0,1Сб – 2 = 0,1x50 – 2 = 3 см.

11. Ширина задней половинки по линии ягодиц.

Через точки К 3и Б 3проводят прямую и на пересечении с линией ягодиц ставят точку Я 3. На продолжении линии КзБз от точки Яз откладывают отрезок, равный Я 3Т 30= Я 1Т 11. От точки Б 2вверх по вертикали откладывают отрезок:
