Геннадий Федорович - Безопасность операционных систем. Часть 1. RAID, восстановление файлов, metasploit

Рисунок 25 – Окно подтверждения

Теперь нужно создать RAID-массив «STRIPED». На рисунках 26—28 показан процесс создания данного RAID-массива, аналогичный созданию RAID-массива «MIRRORED».

Рисунок 26 – Выбор дисков и уровня RAID

Рисунок 27 – Подтверждение перезаписи

Рисунок 28 – Подтверждение очистки MBR

На рисунках 29—30 представлены свойства созданных RAID-массивов, а на рисунке 31 – результаты предыдущих манипуляций или два готовых RAID-массивов.

Рисунок 29 – Свойства RAID-массива STRIPED

Рисунок 30 – Свойства RAID-массива MIRRORED

Рисунок 31 – Готовые RAID-массивы

Теперь необходимо установить операционную систему Windows Server 2012 r2. Данный процесс представлен на рисунках 32—36. Можно обратить внимание на рисунок 35, на котором показано, что операционная система видит созданные ранее RAID-массивы.

Рисунок 32 – Выбор языка

Рисунок 33 – Выбор операционной системы

Рисунок 34 – Прочтение лицензионного соглашения

Рисунок 35 – Выбор диска для установки

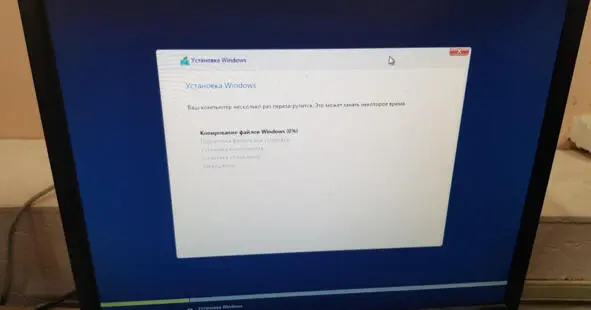

Рисунок 36 – Процесс установки

После установки операционной системы необходимо вызвать оснастку «управление компьютером», после чего выбрать вкладку «Управление дисками». Это необходимо сделать, чтобы проверить состояние RAID-массивов. Данная вкладка представлена на рисунке 36. В случае если один или несколько томов система не обработала автоматически, их необходимо настроить вручную. Данный процесс полностью аналогичен представленному на рисунках 11—14.

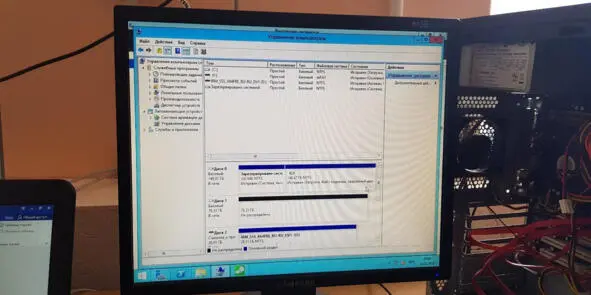

Рисунок 37 – Управление дисками

После проведенных действий нужно вновь запустить программу CrystalDiskMark, поскольку необходимо проверить, какие изменения произошли в скорости работы дисков. Результат работы программы для STRIPED-массива показан на рисунке 38, а для MIRROR – на рисунке 39. Как можно убедиться, в первом случае скорость возрастает в два раза, по сравнению со вторым.

Рисунок 38 – CrystalDiskMark для STRIPED-массива

Рисунок 39 – CrystalDiskMark для MIRROR-массива

Чтобы убедиться, что операционная система, действительно, корректно отображает RAID-массивы, нужно осмотреть список всех устройств в «Управлении компьютера». Подтверждающая запись показана на рисунке 39. Также для наглядности на рисунке 39 показан список всех томов, распознанных операционной системой.

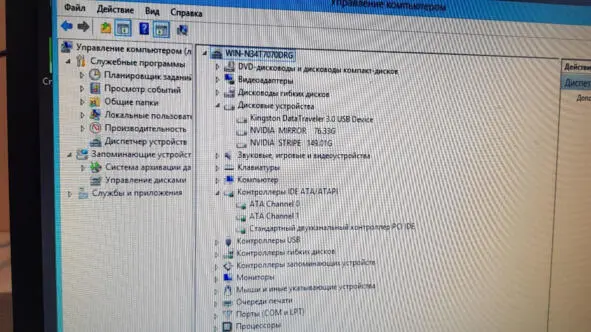

Рисунок 40 – Подтверждающая запись

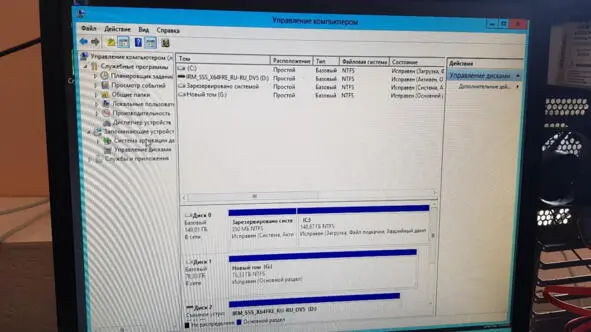

Рисунок 41 – Список всех томов
