Рамиль Меняшев - Кирпичная кладка. Виды кирпичной кладки

Рис.14. Порядок укладки кирпичей в пересечение стен толщиной в 1,5 и 1,5 кирпича по фламандской системе перевязки кирпичной кладки.

Ряды бранденбургской кладки состоят из комбинаций тычка и двух ложков, где тычки находятся на швах между ложками. Все вертикальные швы нижнего ряда покрыты кирпичами вышележащего ряда. Поперечно-вертикальные швы в смежных рядах смещены относительно друг друга на четверть кирпича, а продольно-вертикальные – на полкирпича. Положение уложенных кирпичей в кладке должно быть ровным по вертикали и горизонтали, а швы должны быть хорошо заполнены раствором.

Рис.15. Бранденбургская кладка.

Рис.16. Порядок укладки кирпичей в угол стен толщиной в 1 кирпич по бранденбургской системе перевязки кирпичной кладки.

Рис.17. Порядок укладки кирпичей в угол стен толщиной в 2 кирпича по бранденбургской системе перевязки кирпичной кладки.

Рис.18. Порядок укладки кирпичей в вертикальное ограничение стен толщиной в 1 кирпич по бранденбургской системе перевязки кирпичной кладки.

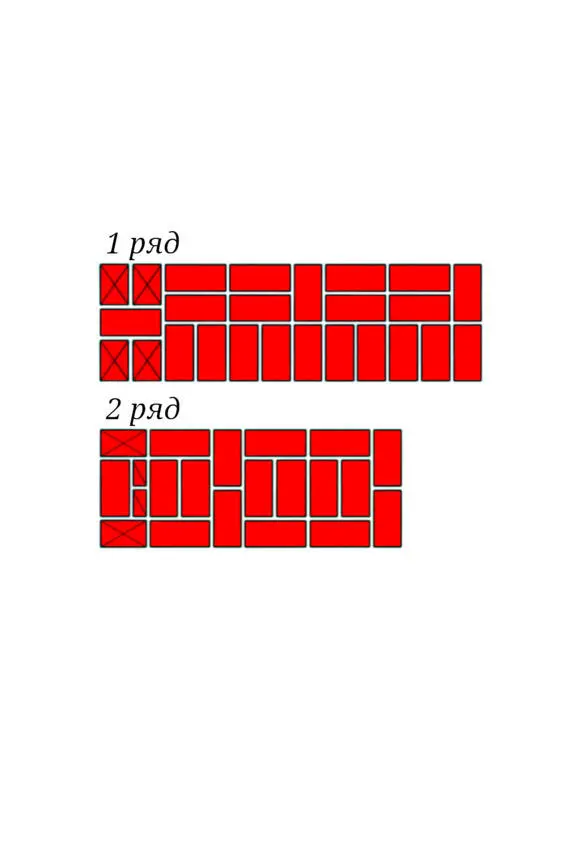

Рис.19. Порядок укладки кирпичей в вертикальное ограничение стен толщиной в 2 кирпича по бранденбургской системе перевязки кирпичной кладки.

Рис.20. Порядок укладки кирпичей в простенок толщиной в 1 кирпич по бранденбургской системе перевязки кирпичной кладки.

Рис.21. Порядок укладки кирпичей в простенок толщиной в 2 кирпича по бранденбургской системе перевязки кирпичной кладки.

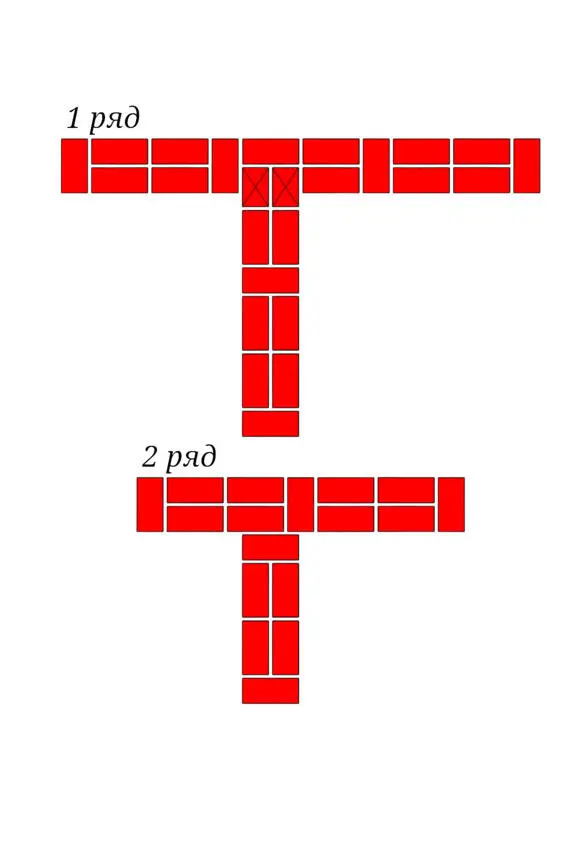

Рис.22. Порядок укладки кирпичей в примыкание стен толщиной в 1 и 1 кирпич по бранденбургской системе перевязки кирпичной кладки.

Рис.23. Порядок укладки кирпичей в примыкание стен толщиной в 2 и 2 кирпича по бранденбургской системе перевязки кирпичной кладки.

Рис.24. Порядок укладки кирпичей в пересечение стен толщиной в 1 и 1 кирпич по бранденбургской системе перевязки кирпичной кладки.

Рис.25. Порядок укладки кирпичей в пересечение стен толщиной в 2 и 2 кирпича по бранденбургской системе перевязки кирпичной кладки.

Один ряд голландской кладки состоит из тычков, другой ряд состоит из чередующихся тычков и ложков. Все вертикальные швы нижнего ряда покрыты кирпичами вышележащего ряда. Поперечно-вертикальные швы в смежных рядах смещены относительно друг друга на четверть кирпича, а продольно-вертикальные – на полкирпича. Положение уложенных кирпичей в кладке должно быть ровным по вертикали и горизонтали, а швы должны быть хорошо заполнены раствором. Голландская кладка требует много трёхчетвёрток для концов стен, углов и смежных стен.
