Изделие, вероятно, простовато, и, возможно, ему недостает особой исключительности, но оно не совсем лишено изысканности в конструкции и дизайне. И оно является типичнейшим представителем мебели в стиле кантри в его лучшем проявлении.

1. Сделайте опоры. Здесь у серванта четыре опоры, но только одна грань этих двух опор находится на виду. Поэтому для их изготовления вы можете склеить материал 32 мм (5/4 дюйма) — стык склейки виден не будет. И можно взять низкосортную древесину, если там не слишком много сучков.

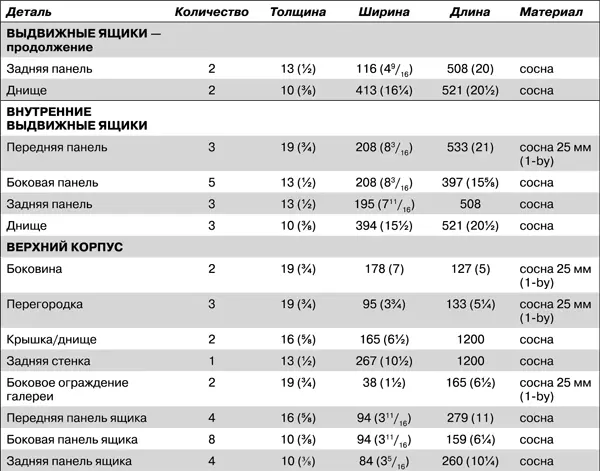

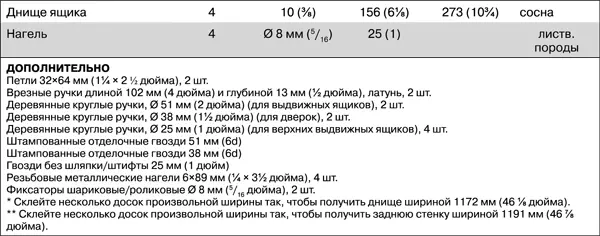

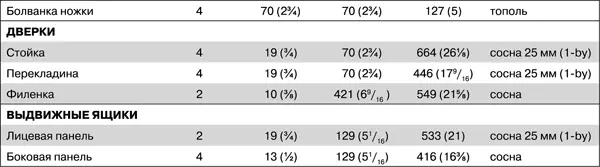

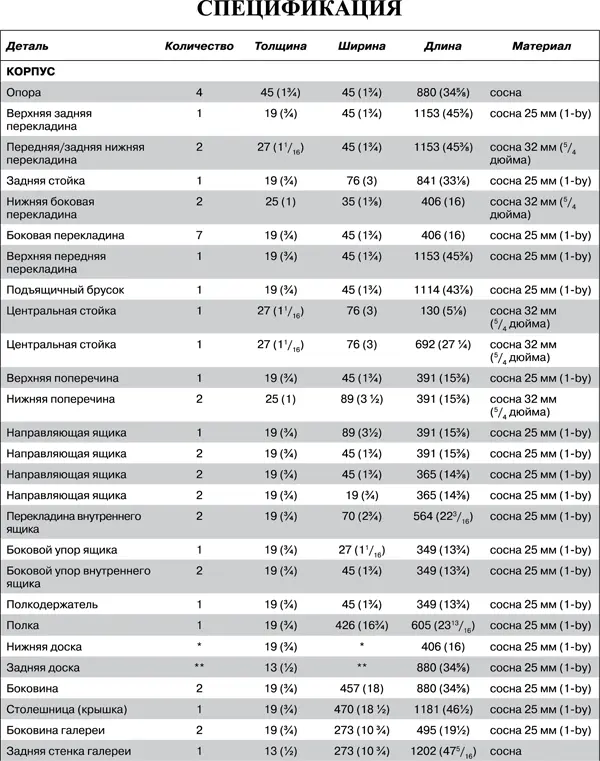

Счистив засохший клей, прострогайте и распилите болванки до окончательных размеров, указанных в Спецификации.

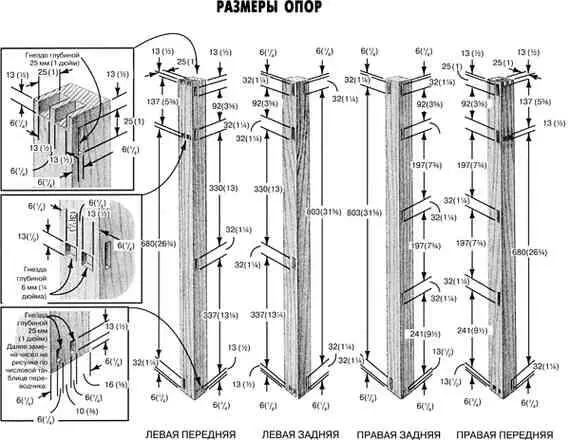

Внимательно изучите рисунок Размеры опор. Разметьте и отфрезеруйте все гнезда. Используйте приспособление, показанное в Подсказках на тему «Вырезание шиповых соединений» для направления заготовки и профрезеруйте гнезда погружным фрезером.

Хотя большинство гнезд имеют ширину 6 мм (¼ дюйма), есть несколько гнезд шириной 13 мм (½ дюйма), поэтому вам понадобятся прямые фрезы диаметром как 6 мм (¼ дюйма), так и 13 мм (½ дюйма). Настройка и порядок фрезерования гнезд подробно описаны в Подсказках .

Большинство гнезд имеют глубину 25 мм (1 дюйм). Глубина двойных гнезд для подъящичного бруска, однако, составляет всего 6 мм (дюйма) из-за примыкающего гнезда для одной из боковых перекладин.

Обратите внимание, что по этой же причине гнездо для верхней боковой перекладины на передней опоре короче, чем гнезда для боковых перекладин на другой стороне.

Просверлите направляющие отверстия для металлических резьбовых нагелей, которые крепят ножки к опорам.

2. Вырежьте детали рамы. Обратитесь к Спецификации и вырежьте следующие детали по указанным размерам: верхнюю заднюю перекладину, две нижние (переднюю/заднюю) перекладины, заднюю стойку, обе нижние боковые перекладины, семь боковых перекладин, верхнюю переднюю перекладину, подъящичный брусок, обе центральные стойки, все три поперечины, оба внутренних ящичных бруска (перекладины), оба внутренних боковых упора ящиков, полкодержатель и все направляющие ящиков. Хотя большинство этих деталей вырезаются из материала 25 мм (1-by), передние/задние боковые перекладины, центральные стойки и нижние поперечины делаются из материала 32 мм (5/4 дюйма). Нижние боковые перекладины должны вырезаться из материала 32 мм (5/4 дюйма), а затем распиливаться или строгаться до толщины 25 мм (1 дюйм).

Очевидно, что здесь очень много деталей, поэтому каждую надо четко пометить.

3. Сделайте гнезда в центральной стойке. Несколько опорных элементов внутренней структуры присоединяются к более длинной из двух центральных стоек, как показано на фрагменте Центральная стойка рисунка Рамы . Разметьте и вырежьте в центральной стойке гнезда для этих элементов. Используйте те же настройки, которые применялись для гнезд в опорах. Обратите внимание, что гнезда, фрезеруемые в кромке стойки, смещены относительно центра.

Короткие гнезда для ящичных брусков (перекладин) внутренних ящиков сквозные. Можно не делать специальное приспособление для вырезания этих гнезд, а просто положить стойку на деревянный обрезок и отфрезеровать гнезда.

4. Сделайте гнезда на задних перекладинах для задней стойки. Размеры и расположение этих гнезд показаны на фрагменте Задняя рама рисунка Рамы . Отфрезеруйте гнезда тем же оборудованием и теми же способами, как и для других гнезд.

5. Вырежьте шипы. Для осуществления этого этапа нужна огромная подготовка. Необходимо сделать правильные шипы на каждой детали, и при этом у них много вариантов. Все можно вырезать циркуляркой с использованием шипорезного шаблона, показанного в Подсказках на тему «Вырезание шиповых соединений». После их вырезания ребра надо скруглить напильником, чтобы подходить к фрезерованным гнездам.
