В конечном итоге обладателями скамейки стали родители Джуди, и она освободила ее из заточения в их подвале несколько лет назад. Правда, и в нашем подвале скамейка провела какое-то время, но обычно она выполняет функции подставки для цветов — зимой в доме, а летом на террасе.

Конечно, эта маленькая лавка не совсем та скамейка, которую мы видим в раздевалке или летнем лагере. Конструкция и изготовление такие же, но размер и пропорции другие. Это простой в изготовлении проект для электролобзика, молотка и стамески. Все что для него требуется — доска 35×300 мм и длиной немногим более 3,5 м да горсть штампованных гвоздей.

1. Вырежьте детали.Оригинальная скамейка была сделана из пары тех ну оооочень широких сосновых досок, которые когда-то были обычным делом, но которые сегодня практически невозможно найти. Я немного подрезал ширину, чтобы вы смогли использовать пиломатериалы 32×305 мм (5/4 × 12 дюймов), которые в реальности обычно имеют ширину 286 мм (11·¼ дюйма) [1] В США типоразмер пиломатериала обозначается так называемым номинальным значением, которое отличается от фактического на величину припуска, достаточного для обработки (распиловка, строгание и т. п.). — Примеч. перев. .

Обрезок пиломатериала как разметочный инструмент

Поскольку длина каждого шипа ножки равна толщине пиломатериала, можно использовать обрезок этого пиломатериала в качестве инструмента разметки. Поставьте обрезок поперек ножки вровень с ее верхней кромкой и вдоль обрезка прочертите линию заплечиков.

Соответственно, отпадает необходимость склейки. Разрежьте доску длиной 3658 мм (12 футов) на пять частей, которые и будут составлять лавочку. Вырежьте детали в соответствии с размерами в спецификации.

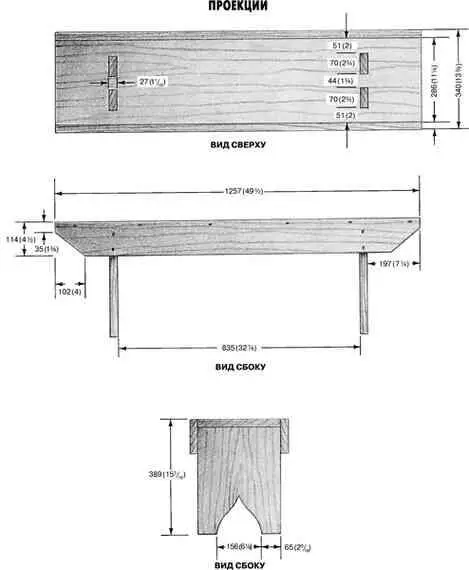

Разметьте диагональные срезы на боковинах, как показано на виде сбоку , и обрежьте дисковой пилой со столом (циркуляркой) или электролобзиком. Отложите эти детали до сборки (шаг 4).

2. Вырежьте ножки.Сверху ножек сделаны вырезы, образующие два шипа для соединения с сиденьем. Разметьте шипы, как показано на схемах ножки, и вырежьте шипы на циркулярке, как показано на фото ниже.

Каждая ножка имеет вырез, образующий как бы две отдельные «ножки». Вы можете увеличить показанный здесь образец или придумать вырез собственной формы. В любом случае сделайте разметку на каждой ножке и сделайте вырезы электролобзиком. Зашлифуйте все видимые следы от пилы и скруглите все острые углы и ребра шкуркой.

3. Вырежьте гнезда.Самый критичный момент этого проекта — разметка гнезд на сиденье. Размер и расположение этих гнезд ОБЯЗАТЕЛЬНО должны соответствовать шипам. Поэтому для разметки гнезд воспользуйтесь ножками с шипами.

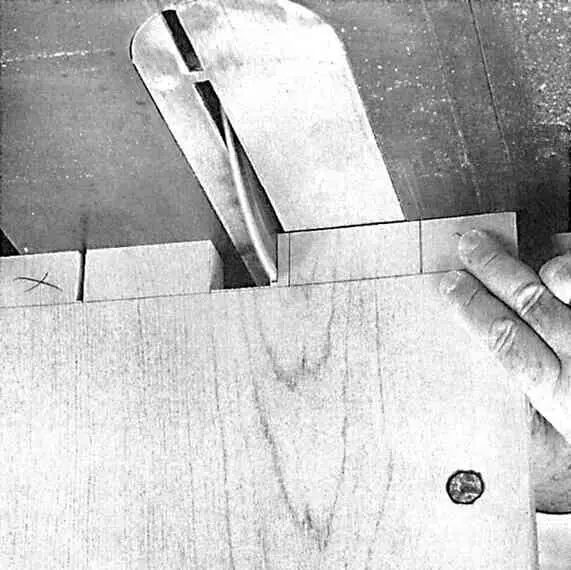

Циркулярка быстро вырезает шипы. Высоту пильного диска установите равную толщине материала. Поставьте ножку на торец и подавайте с помощью углового упора. Сделайте пропилы по обе стороны разметки каждого шипа. Затем выберите отход между двумя шипами дополнительными пропилами.

Отмерьте и разметьте положение ножки относительно каждого конца сиденья. Поставьте ножку на сиденье вдоль линии разметки и обведите шипы. Вероятно, ножки получились немного разными, поэтому размечайте каждую пару гнезд по «своей» ножке.

Завершите вырезание шипов, повернув ножку на 90° и подняв диск на нужную высоту по ширине заплечика и срезав лишний материал одним проходом пилы.

Высверлите основную часть отхода гнезда сверлом большого диаметра, а затем сделайте прямоугольные гнезда с помощью стамески. Каждое отверстие вырезайте внутри линий разметки очень аккуратно. Для минимизации работы стамеской постарайтесь сверлить отверстия с перекрытием, чтобы выбрать как можно больше материала. Существует тенденция увода обычного сверла в ранее просверленное отверстие при высверливании перекрывающихся отверстий, однако сверло Форстнера в таких случаях не уводит. После того как вы высверлили максимально возможное количество отхода, завершайте вырезание гнезда стамеской. В процессе работы подрежьте материал до линий разметки, но не заходите на них. (Если вы срежете и линии, то гнезда окажутся слишком большими.) Опробуйте пригонку ножки и при необходимости подрежьте гнезда.
