Совет

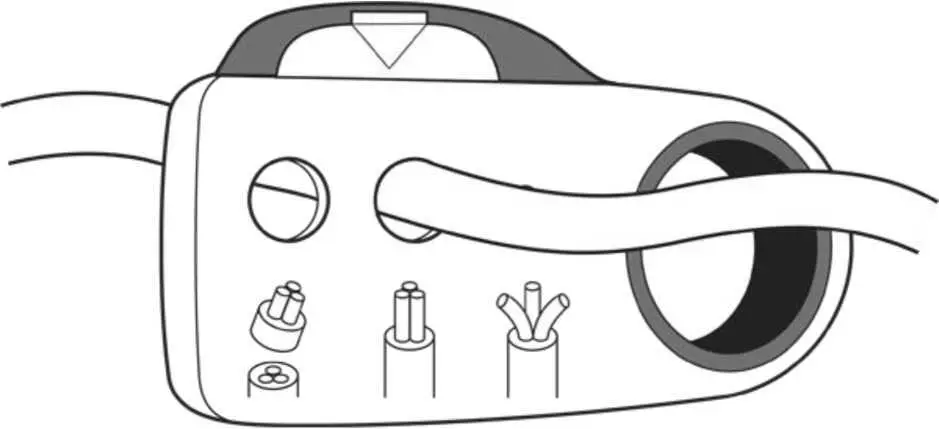

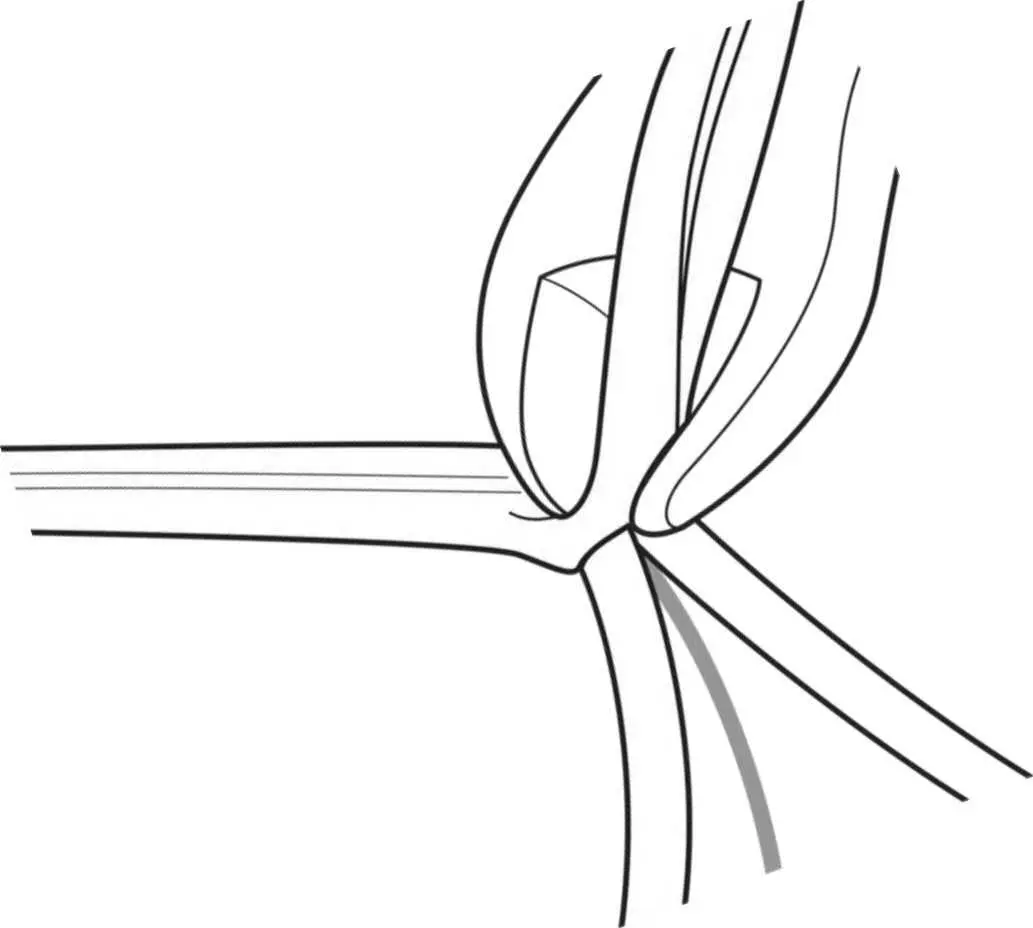

Зачистка мягкого (с многопроводниковыми жилами) провода зачастую сложнее зачистки жесткого провода. Необходимо избегать разрезания/повреждения тонких проводников. Можно купить специальные приспособления для зачистки проводов, а они обычно используют пружину при смыкании режущих кромок на изоляции. Если пружина слишком тугая, то лезвие может прорезать изоляцию и повредить изоляцию жилы. Поскольку лезвия очень острые, то порез может остаться незамеченным, поэтому перед подсоединением к электроустановочному изделию немного посгибайте провод в разных местах, чтобы обнаружить возможные вскрывающиеся порезы.

При замене штепсельной вилки [34] Британские стандарты на штепсельные вилки и сами вилки отличаются от российских, но принципы безопасного электрического соединения должны выполняться всегда. — Примеч. перев. необходимо проявлять осторожность.

Обычно вилки продаются с инструкцией, которая может быть прикреплена к корпусу, либо сделана в виде оттиска внутри него. Если взглянете на эту инструкцию, то вы увидите, что, на самом деле, она дает некоторую полезную информацию, такую, как точная длина провода, которую следует зачистить для обеспечения безопасного подсоединения к клемме вилки.

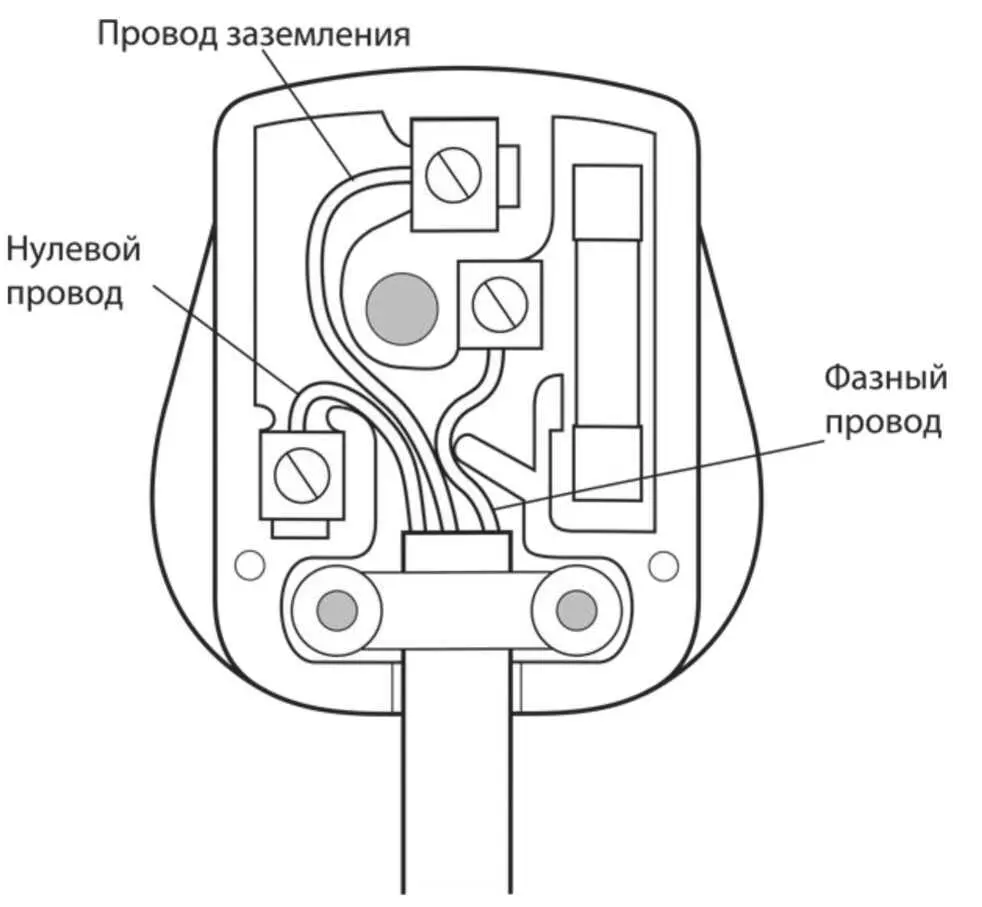

К вилке подсоединяются следующие провода:

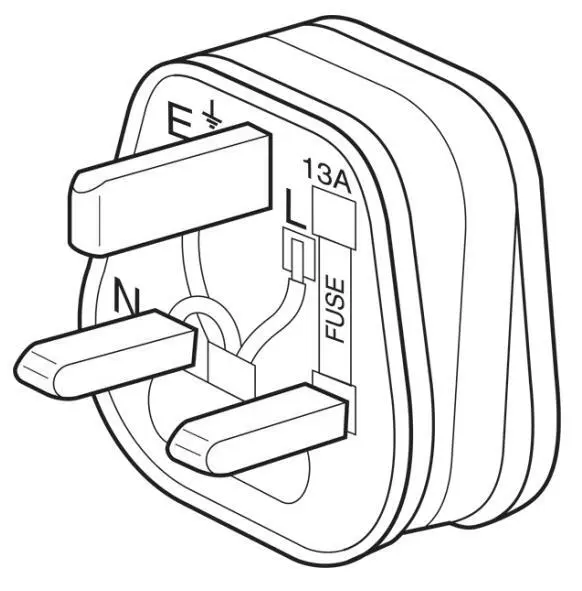

Фазный провод —он подсоединяется к фазной клемме вилки. Фазный провод соединяется с концом предохранителя в вилке (в России обычно используются вилки без предохранителей). Фаза должна пройти через предохранитель, прежде чем попасть на провод, идущий к вашему электроприбору. При какой-то неполадке предохранитель срабатывает.

Нулевой (нейтральный) провод —голубого или синего цвета.

Провод заземления— желтый с зеленым.

Для замены вилки:

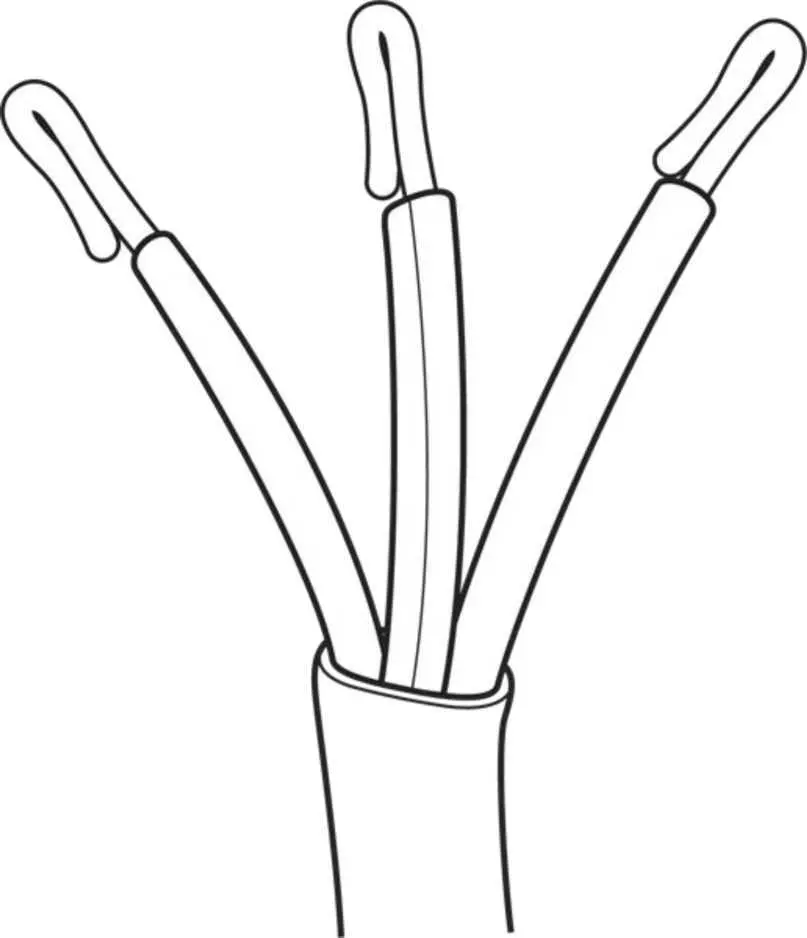

1.Зачистите провода на нужную длину (см. проект 30 с рекомендациями о зачистке проводов)

2.В большинстве современных британских вилок клеммы имеют маленькие отверстия, в которые вставляются зачищенные концы проводов. У некоторых есть кольцевые зажимы, в которые вы помещаете провода, а затем фиксируете винтом.

3.Убедитесь, что все соединения достаточно надежные, включая прижим для общего провода/кабеля, входящего в вилку. Если он недостаточно зажат, то очень быстро ослабит провода в клеммах, что может привести к короткому замыканию.

Ключевой момент

Всегда задействуйте прижим входящего в вилку провода. Если он не фиксирует провод/кабель, то провода могут выйти из своих клемм и создать короткое замыкание.

• Всегда строго соблюдайте требования нормативных документов [35] В РФ это ГОСТ, СНиП, СН (ТСН) и ПУЭ. — Примеч. перев. ].

• Пользуйтесь только сертифицированными инструментами и электромонтажными изделиями. Убеждайтесь, что провода и предохранители соответствуют фактической нагрузке.

• Никогда не отключайте электроснабжение без предупреждения всех находящихся в доме. Выключая коммутирующее устройство, обязательно поместите на него письменное предупреждение.

• Вы по закону обязаны обеспечить электробезопасность для всех находящихся в вашем доме и на вашем участке.

• Не включайте автоматические коммутирующие защитные устройства сразу после их срабатывания (отключения), не выяснив причину этого срабатывания.

• Провод заземления в вилке должен быть несколько длиннее, чем требуется. Этот запас обеспечит то, что он будет последним, который вытянется из вилки, при каком-то несчастном случае.

• Составьте полную схему вашей проводки, чтобы знать, откуда каждая розетка/выключатель/световой прибор получает электроэнергию.

• Никогда не работайте с проводкой и электроприборами, не отключив электропитание.
