Когда стоки покинули ваш дом, они попадают в смотровой колодец, где могут подсоединяться другие трубы. Эти трубы могут выходить из других стоков вашего дома или из других соседних домов. Смотровые колодцы (камеры) устраиваются там, где соединяются две или более труб, а также где одна труба меняет направление. Это делается потому, что именно в этих местах наиболее вероятны засоры. Смотровые люки обеспечивают доступ к камере.

Ключевой момент

Ни в коем случае не спускайтесь в смотровой колодец без страхующего напарника наверху. Из-за испарений можно потерять сознание. Если вы спускаетесь в смотровой колодец, надевайте дыхательное оборудование.

Стояк также может на своем пути «собирать» трубы с других стоков, таких, как раковины и души. Эти выпускные трубы через просверленное в стояке отверстие присоединяются к нему посредством накладного патрубка. Накладной патрубок позволяет изолировать соединение с помощью резиновой прокладки. Такой патрубок легко устанавливается и является очень полезным сантехническим фитингом (переходником) для того домашнего мастера, который занимается оборудованием нового санузла или душа.

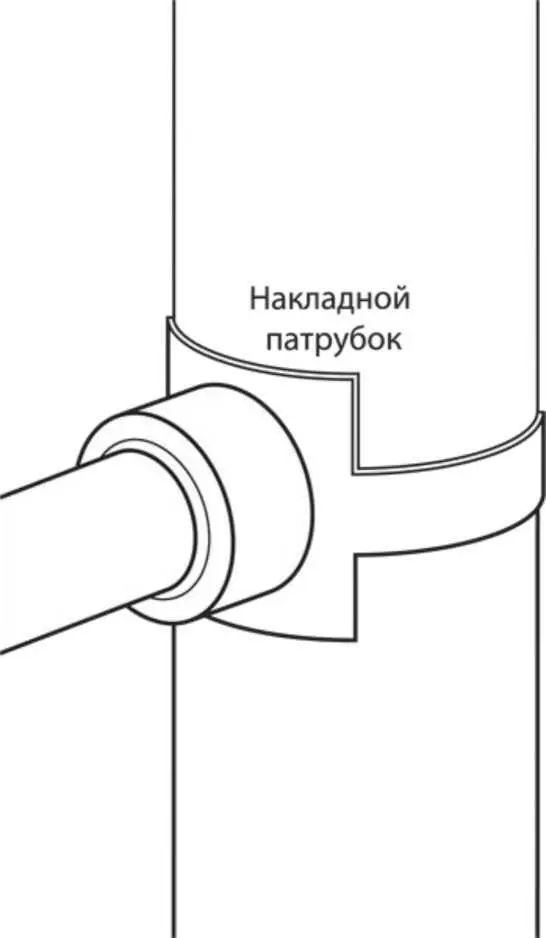

Рис. 8.12. Накладной патрубок.

Ключевой момент

Если вы не знаете, как сделать какое-то сантехническое соединение, то хорошим источником информации может быть продавец сантехники. У него могут быть такие детали, о которых в магазинах «Сделай сам» и не слышали, например специализированные профессиональные фитинги.

При установке нового унитаза невелики шансы того, что новая выпускная труба будет точно соответствовать положению стояка. Для решения этой проблемы продается множество различных переходников, адаптеров, компенсаторов и пр.

Стояк может проходить и внутри помещения, обычно в коробчатом кожухе. В определенных обстоятельствах (следует уточнить в местном стройнадзоре) допускается размещать воздушный вентиляционный клапан сверху внутреннего стояка (см. рис. 8.13). Это экономит затраты на вывод трубы для ее вентиляции на крышу. Воздушный клапан позволяет воздуху из комнаты «всасываться» в трубу, но не выпускает дурно пахнущие газы наружу. Есть ограничения на применение таких клапанов, так что обязательно уточните. Если в вашем варианте его использовать можно, то клапан должен располагаться выше уровня любой жидкости в помещении. В большинстве случаев это высота кромки раковины.

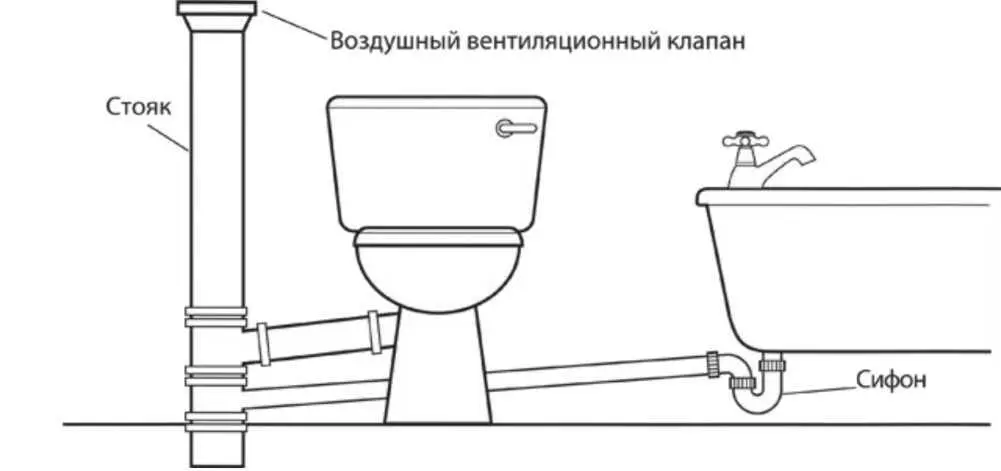

Рис. 8.13. Санузел с воздушным клапаном канализации.

Дождевая вода попадает вам на крышу и стекает в водостоки. Из водостоков она направляется в трубы отвода поверхностных вод на вашем участке. Оттуда через смотровые люки и камеры попадает в общую сеть ливневой канализации города.

На некоторых участках нет специальной дренажной системы отвода поверхностных вод. Тогда вода направляется в дренажный колодец на участке, который также может называться поглощающим колодцем (см. главу 4 проект 8).

Ключевой момент

Кубометр грунта весит более тонны. Подумайте о создании какого-то элемента ландшафтного дизайна из вырытой земли. Это легче и дешевле организации вывоза.

Система отвода поверхностных вод работает во многом так же, как и система загрязненных бытовых стоков, с такими же смотровыми колодцами в местах соединений и поворотов труб. Система кровельных водостоков для вас более важна, и названия ее разных частей показаны на рис. 8.14.

Вода всегда ищет самую низкую точку, поэтому выпускная труба водостоков должна быть этой самой низкой точкой. Самой распространенной ошибкой самодельной системы кровельных водостоков является недостаточное количество кронштейнов для водосточных желобов, позволяющих обеспечивать постоянный уклон до выпускной трубы. Недостаток кронштейнов приводит к провисанию желоба между ними. В провисшем участке скапливается вода и образуется перелив. Такое переливание выглядит как протечка, и тратится много часов на ремонт соединений, которые в полном порядке! Расстояние между кронштейнами должно быть не более 1 метра.

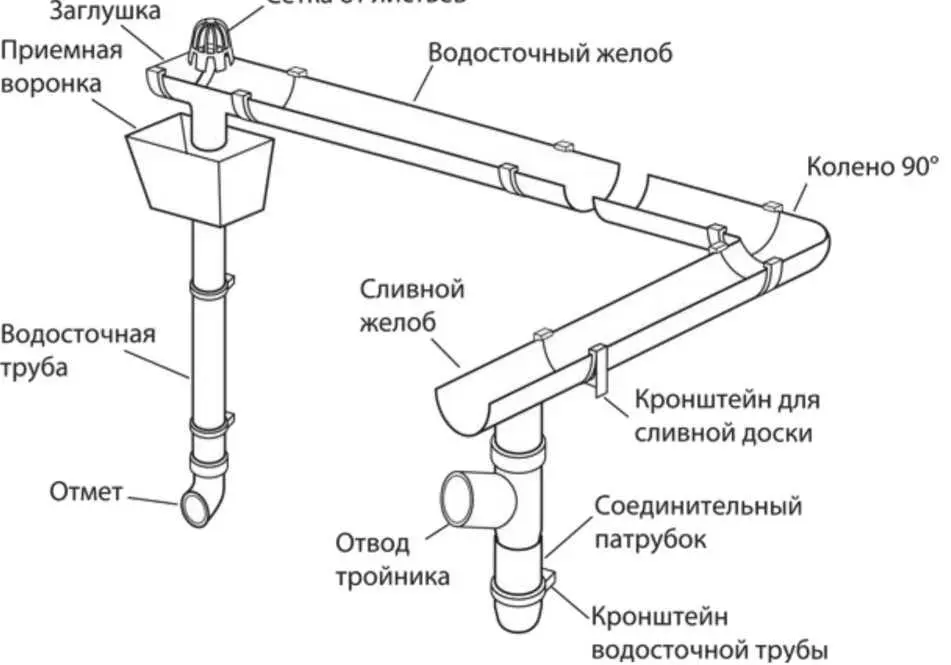

Рис. 8.14. Элементы системы кровельных ВОДОСТОКОВ.
