На внутренней грани опалубки ставятся горизонтальные метки по которым и будет заливаться бетонный раствор.

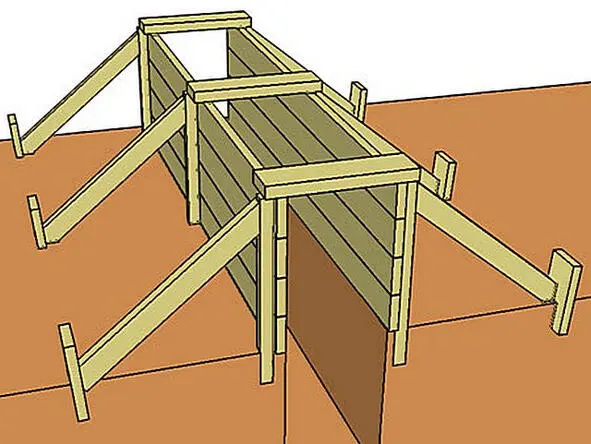

Щиты опалубки, расположенные по обе стороны монтируемого фундамента, (то есть параллельно по отношению друг к другу) необходимо «связать» между собой. Делается это по разному, в зависимости от типа опалубки. Если опалубка деревянная, то верхняя часть, после выравнивания, скрепляется брусками или рейками.

Нижняя ее часть, куда приходится большая нагрузка (давление), связывается между собой арматурой. Для этого,

Через определенное расстояние, просверливаются сквозные отверстия, (на нижней части деревянной опалубки) для арматуры. И щиты (той же опалубки) фиксируются между собой с использованием этой арматуры.

После чего, убедившись, что диагонали соблюдены, можно приступить к заливке бетона.

Любой тип фундамента рекомендуется сооружать на основании инженерных расчетов. В первую очередь должны учитываться результаты инженерно-геологических изыскании, то есть такие факторы, как состав грунта на участке, глубина сезонного промерзания грунта. А еще, в сейсмический активных зонах – амплитуда колебания земной коры. Только с учетом этих параметров можно безошибочно произвести расчет всех нагрузок. При проектировании фундамента, учитывая нагрузки, рассчитывается глубина и ширина его заложения. Фундамент для кирпичных стен, не должен быть выше сезонного промерзания грунта.

Рассмотрим основные виды фундаментов для загородных домов.

рис.1

рис.2

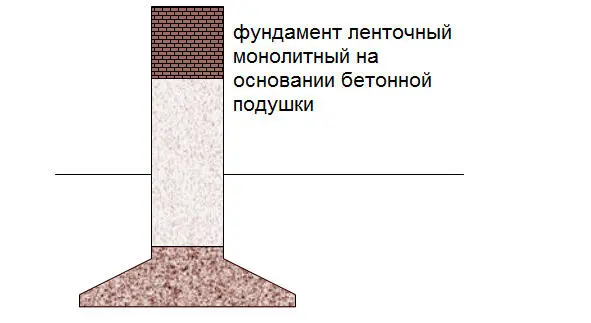

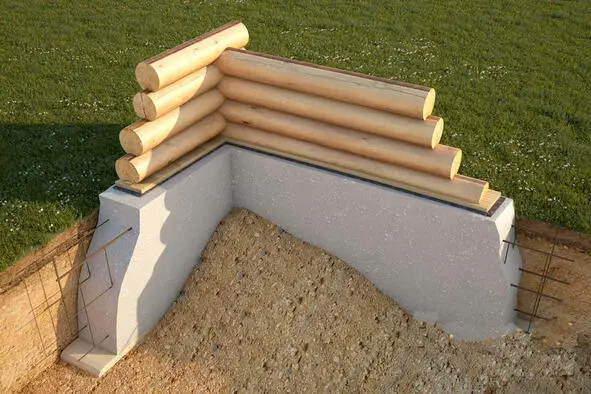

Ленточный фундамент на рис.1 подходит для деревянных и каркасных домов. Ленточный фундамент на основании бетонной подушки (рис.2), подходит для всех типов загородных домов.

Все виды фундамента, включая ленточный должны выполняться на основе арматурного каркаса. Схема расчета каркаса делается с учетом всех нагрузок на фундамент. То есть определенного стандарта и шаблона не существует. Так же нельзя сооружать фундамент и каркас для него, только исходя из своего бюджета.

В схеме расчета, так же указывается диаметр и класс арматуры. Тип арматуры подбирается в зависимости от нагрузки в определенных зонах фундамента.

Заданная в расчетной схеме арматура должна стыковаться внахлест. Существуют два способа соединения арматуры: связывание и сваривание. Наиболее правильный из них – связывание. Так как при сваривании арматура теряет свою структуру прочности, подвергается коррозии в этих местах, тем самым поддается нагрузкам, действующим на разрыв.

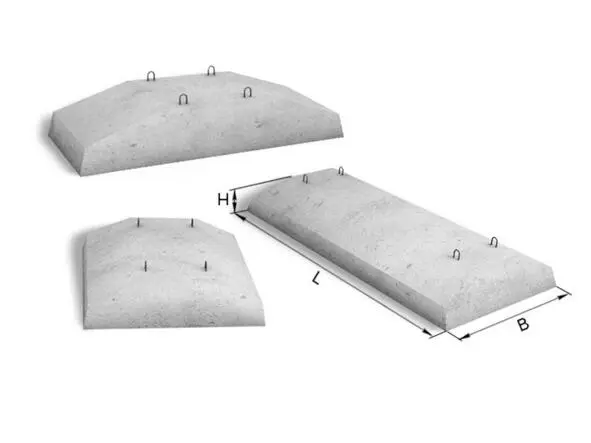

Подушка для ленточного фундамента предназначена для несения нагрузки более массивных здании, к примеру – для каменных стен.

Заложение бетонной подушки под основание ленточного фундамента не является обязательным. Данный элемент включается в расчетную схему с учетом сопротивления грунта к нагрузкам.

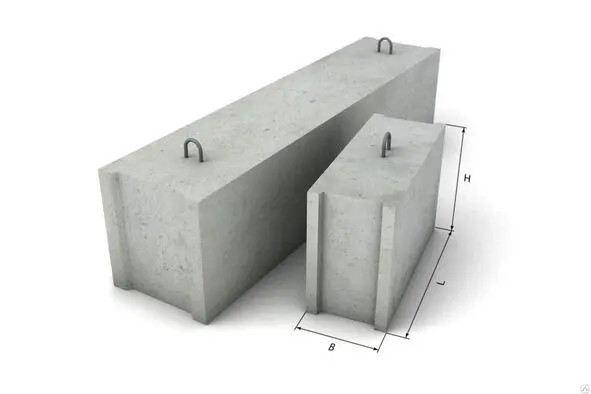

ФБС – фундаментный блок стеновой, представляет собой готовую железобетонную конструкцию с различными размерами.

рис.3

Преимуществом такого фундамента является его сборка в кратчайшие сроки, в любых погодных условиях, и нет необходимости собирать опалубку. Если при заливке бетона можно допустить такие ошибки, как несоблюдение пропорции бетона, использование некачественного цемента, неправильный расчет каркаса и установка неустойчивой опалубки, то при сооружении фундамента из готовых блоков таких проблем нет и быть не может.

Фундаментные балки, как при кирпичной кладке, устанавливаются на цементный раствор, в разбежку – с перекрытием швов. Бетонная подушка, на которую ставятся блоки – являются неотъемлемой частью такого сооружения (см. рис.4).

рис.4
