ИЗГОТОВЛЕНИЕ РУКОЯТКИ К СЛУЖЕБНОМУ РЕВОЛЬВЕРУ

Рукоятки заводского изготовления не пригодны для переделки и подгонки их по ру­ке стрелка. При подгонке заводской рукоятки стрелкам, имеющим маленькую кисть руки, приходится подрезать заднюю опорную плос­кость рукоятки до металла рамки с целью по­дачи руки вперед. Иначе такие стрелки не достают серединой ногтевой фаланги до спускового крючка.

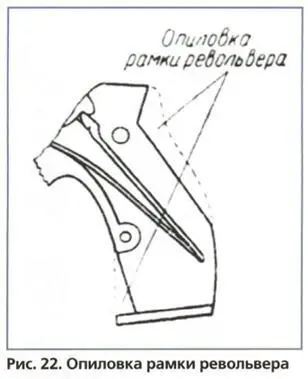

В связи с этим рукоятка в местах подрез­ки трескается, откалываются верхние опор­ные выступы щечек, и она приходит в негод­ность. С целью усиления прочности рукоятки необходимо опилить заднюю часть рамки ре­вольвера (рис. 22).

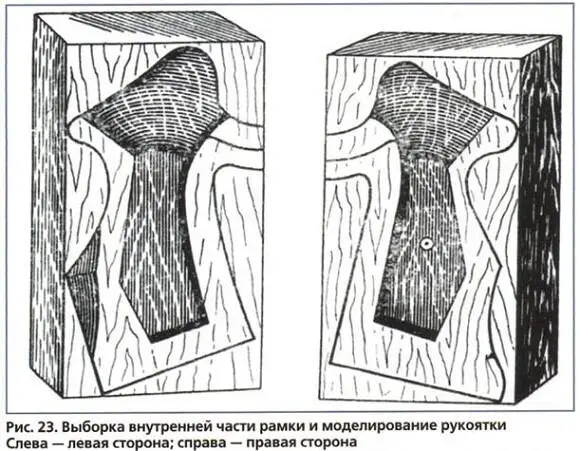

Поэтому целесообразнее изготовить но­вую рукоятку из бруска выдержанного сухого дерева, лучше ореха, размером 6x8x12 см. Волокна дерева должны быть расположены вдоль бруска, сверху вниз. Вначале надо от­фуговать по ширине обе плоскости бруска. Затем наложить рамку револьвера попере­менно на правую и левую стороны бруска так, чтобы нижняя передняя стенка рамки была от края бруска на 1-2 см, а верхняя задняя часть рамки - на 1-1,5 см. При этом положение рам­ки на бруске получится несколько наперекос. Это делается с целью усиления прочности ру­коятки. Наложенную рамку на плоскостях бруска очертить карандашом и на бруске ста­меской выбрать глубину, равную половине толщины рамки (рис. 23).

После этого брусок распиливается на две части лучковой пилой так, чтобы правая щеч­ка имела сверху размеры 2 см, а снизу 3,5 см, соответственно левая снизу — 2 см, а сверху — 3,5 см. Такой разрез бруска необходим для того, чтобы выступ под большой палец полу­чился как можно полнее. Согласно правилам соревнования рукоятка револьвера должна быть не шире 5 см. Форма ее должна быть та­кой, чтобы рукоятка касалась только кисти ру­ки. Выступы и вырезы, создающие опору для кисти (сверху или снизу), разрешаются в пре­делах 0,5 см от профиля рукоятки. Размер выступа под большой палец не ограничивает­ся, но он должен быть в пределах общей ши­рины рукоятки.

После распиловки бруска необходимо обе щечки надеть на рамку револьвера и про­верить плотность их подгонки.

Зазор между щечками не допускается. Рамка револьвера внутри щечек должна дер­жаться плотно и без качки. Моделирование рукоятки производится следующим образом.

На внутренней плоскости правой щечки вычертить карандашом форму рукоятки, ис­ходя при этом из размера кисти руки. Наме­ченный рельеф правой стороны рукоятки вы­резать узкой лучковой пилой. Затем соеди­нить обе щечки и по правой счертить левую.

При опиловке узкой пилой левой щечки в задней части ее оставляется запас дерева для упора мякоти большого пальца и нижней час­ти ладони. Передняя часть щечки обрезается точно по нанесенным размерам правой сторо­ны. Низ рукоятки обрезается параллельно стволу по длине, на ширину захвата ладони руки. В верхней части предварительно выпи­лить узкой пилой площадку под большой па­лец с припуском 4-5 мм для окончательной подгонки по руке стрелка.

Проделав это, нужно вложить рамку револьвера попеременно в правую и ле­вую щечки и через отверстие в рамке для соединительных винтов щечек просвер­лить сквозные отверстия сверлом 4 мм. За­тем с наружных сторон эти отверстия углу­бить сверлом 8,5 мм для установки гаек (глазков) соединительных винтов, имею­щих диаметр 9 мм. Гайки запрессовать в щечки как можно глубже и плотнее. Затем отвернуть соединительный винт, снять бо­ковую крышку рамки и, привернув правую щечку к рамке револьвера, просверлить в ней отверстие для соединительного винта рамки. С наружной стороны это отверстие рассверлить сверлом 6,5 мм под головку винта.

Подгонку рукоятки непосредственно по руке стрелка производить так, чтобы площадь соприкосновения ее с кистью руки бы­ла по возможности большей. Для этого вна­чале полукруглыми стамесками обрабатыва­ется правая щечка. В задней нижней части выбирается углубление для помещения мя­коти ладони, в средней части щечки оставля­ется небольшое утолщение, необходимое для одинаковой фиксации револьвера в ру­ке. Верхняя часть щечки в районе положения указательного пальца делается как можно тоньше для того, чтобы пальцы при обхвате рукоятки имели естественное положение, а не были бы сильно разведены в стороны (растопыренными).
