Анатолий Константинов - Парихмахерское дело - Практическое пособие

В аппарате для сушки волос СШ-1 различают сушильную головку 1 и раздвижную трубчатую стойку 4 со стопорным устройством 3, установленную на крестовине 5, Сушильная головка аппарата состоит из электродвигателя, вентилятора, электронагревателя, диффузора с колпаком и сеткой, панели управления и кожуха.

Кроме перечисленных узлов и механизмов, в сушильной головке установлены следующие приборы: терморегулятор, позволяющий автоматически поддерживать заданную температуру сушки волос в пределах от 40 до 65 °С; реле времени для контроля времени работы аппарата; реостат, при помощи которого регулируют число оборотов электродвигателя и соответственно скорость движения воздушного потока в диффузоре, а также количество поступающего туда горячего воздуха. (Число оборотов электродвигателя регулируется от 500 до 1050 в минуту.)

Угол наклона головки аппарата в вертикальной плоскости регулируется шарнирным устройством, позволяющим наклонять головку до угла около 50°.

Электродвигатель аппарата мощностью 18 - 30 Вт предназначен для вращения крыльчатки вентилятора. Вентилятор состоит из крыльчатки, насаженной на шейку вала электродвигателя. Поэтому у крыльчатки частота вращения такая же, как и у электродвигателя.

Электронагреватель аппарата предназначен для нагревания потока воздуха, идущего от крыльчатки вентилятора. Он состоит из двух спиралей из нихромовой проволоки диаметром 0,25 - 0,3 мм.

Органы управления аппаратом сосредоточены на панели. Они состоят из выключателя "Минуты", регулирующего продолжительность работы аппарата; выключателя "Вентиляция", регулирующего скорость вращения вала электродвигателя; выключателя "Температура", регулирующего температуру воздуха в диффузоре. Кроме ручек управления, на панели установлена сигнальная лампа.

Все узлы механизмов сушильной головки закрыты металлическим кожухом (рис. 32).

Трубчатая раздвижная стойка аппарата имеет стопорное устройство и состоит из двух трубок, вставляемых одна в другую. При помощи стопорного устройства сушильная головка может быть зафиксирована на необходимой высоте. Таким образом, шарнирное устройство сушильной головки и стопорное устройство трубчатой стойки позволяют изменять положение сушильной головки как в горизонтальной, так и в вертикальной плоскости.

Трубчатая раздвижная стойка установлена на крестовине, которая опирается на четыре роликоопоры, при помощи которых можно легко перемещать аппарат по полу в любом направлении, несмотря на довольно значительную его массу.

Перед тем как включить аппарат в сеть, необходимо проверить наличие и исправность заземления. В случае отсутствия заземления или его неисправности включать аппарат в сеть категорически запрещается.

К сети переменного тока аппарат подключают при помощи питающего шнура. Затем устанавливают регулировочные ручки, находящиеся на панели приборов, в нужное положение: ручку "Вентиляция" - на максимум, ручку "Температура" - на необходимую для данных волос температуру, ручку "Минуты" - по ходу часовой стрелки До цифры, показывающей то количество минут, которое требуется для просушки волос. Этой же ручкой, поворачивая ее против часовой стрелки до нулевого положения, выключают аппарат.

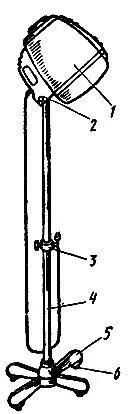

Рис. 31. Аппарат для сушки волос: 1 - сушильная головка, 2 - шарнирное устройство, 3 - стопор, 4 - раздвижная трубчатая стойка, 5 - крестовина, 6 - ролики

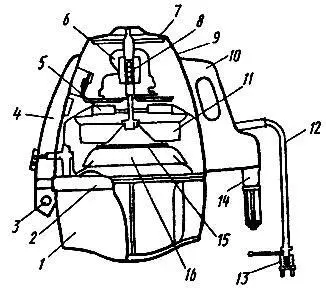

Рис. 32. Устройство головки сушильного аппарата: 1 - основание, 2 - обод, 3 - осветительная лампа, 4 - панель управления, 5 - электронагреватель, 6 - электродвигатель, 7 - крышка, 8 - клеммная колодка, 9 - кожух, 10 - ручка, 11 -крыльчатка вентилятора, 12 - провод, 13 - штепсельная вилка, 14 - головка ручки, 15 - сетка, 16 - колпак

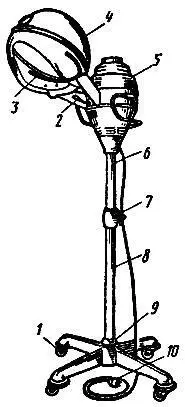

Рис. 33. Аппарат для обработки волос паром: 1 - ролики, 2 - парообразовательный бачок, 3 - желоб, 4 - пластмассовый колпак, 5 - крышка, 6 - телескопическая трубка, 7 - стопорное устройство, 8 - штатив, 9 - крестовина, 10 - шнур с вилкой

Электрический аппарат для термической завивки волос (перманента)предназначен для припечки накрученных на стержни локонов. Он состоит из футляра и электронагревательных элементов, или печек. Лицевая стенка аппарата (панель) изготовлена из гетинакса, текстолита или другого изоляционного (нетокопроводящего) материала.
