ГАУ РККА - 50-мм ротный миномет обр. 1940 г. Руководство службы

I

II

Рис. 15. Ящики с орудийным, ротным и полковым военного времени ЗИП (укладка):

I — ротный ящик; о — орудийный ЗИП; п — прицелы; ф — формуляры; в — ветошь чистая; а — пенал; м — масленка; б — пружины; е — экстрактор; к — квадрант; г — бородок; д — отвертка; II — полковой ящик военного времени

Рис. 16.Вьюк для переноски миномета (вид снаружи и в раскрытом виде):

а — шлевка (10–21); б — основной брезент (10–25, 10–24, 10–23); в — петля (10–29); г — ремень (10–12); д — деревянное основание (10-1); е — пряжка (10-4); ж — подушка (10–13); з — подушечка (10–28); к — крючки (10–26); л — лямка (10–11); н — накладка (10–27); п — подушка (10-6); у — планк4а (10-2); ш — шнур

Рис. 17.Лоток для переноски мин (сб. 5) (вид снаружи):

1 — корпус (5–1); 2 — крышка (5–2); 3 — петля (5-14); 4 — рукоятка (сб. 5–6); 5 — замок левый и правый (сб. 5–4 и сб. 5–5)

Рис. 18.Лоток для переноски мин (вид внутри):

1 — корпус (5–1); 2 — крышка (5–2); 3 — петля (5-14); 4 — рукоятка (сб. 5–6); 5 — замок левый и правый (сб. 5–4 и сб. 5–5); 6 — лирки (стойки) для укладки мин (сб. 5–1); 7 — малые и большие нижние опоры (5–3 и 5–4); 8 — малые и большие верхние опоры (5–5 и 5–6); 9 — лирки (пружины) для укладки пенала с запасным хвостовым патроном (5-12); 10 — пенал (сб. 5–8)

Рис. 19.Вьюк для переноски лотков с минами (вид спереди и сзади):

а — ремень (5–2); б — пряжка (сб. 5–4); в — петля (5-13); г — плечевая лямка (5–5); д — ремень (5–6); е — ремень нижний (сб. 5–1); ж — подушка (сб. 10-6); л — лямка (5–7); п — подушка (5-14, 5-15 и 5-16)

I

II

Рис. 20.Контрольный минометный квадрант 52-И-013 и футляр к нему:

1 — корпус (7–9); 2 — диск градуированный (7-12); 3 — уровень (сб. 7–2); 4 — накладка (7–1); 5 — футляр; 6 — винты; а — запасные уровни

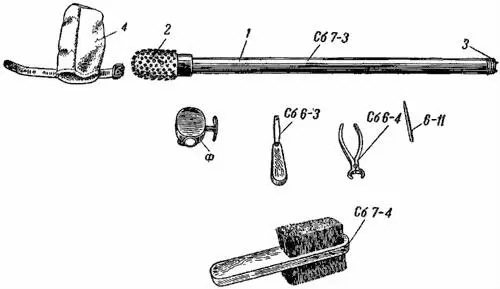

Рис. 21.Принадлежность и инструмент:

Сб. 6–3 — отвертка; 6-11 — выколотка (бородок); Сб. 6–4 — экстрактор; Сб. 7–3 — банник; Сб. 7–4 — щетка; Ф — фонарь; 1 — древко банника; 2 — щетка банника; 3 — втулка; 4 — чехол на щетку банника

Рис. 22.Общий вид минометной повозки МП-38 с укладкой под миномет

Рис. 23.Кузов повозки МП-38 (Сб. 38):

1 — обоймы оглобли (сб. 3 и сб. 6); 2 — подножнвя доска (сб. 7); 3 — подстановка (передняя) оглобли (сб. 21); 4 — подножный ящик (сб. 15); 5 — дверца (сб. 14)

Рис. 24.Кузов повозки (вид снизу):

6 — вилка крепления запасной рессоры (сб. 35); 7 — стремяки (31); 8 — подвески (32); 9 — рессоры (сб. 30); 10 — ось (сб. 29); 11 — скоба для крепления рессор к оси (сб. 35)

Рис. 25.Колесо повозки МП-38:

1 — плавающая втулка (28); 2 — ступица (22); 3 — колпак с петлей (сб. 3); 4 — башмак спицы (сб. 4); 5 — спицы (21); 6 — масленка (сб. 2); 7 — косяки обода (31); 8 — шина (32); 9 — разъемное кольцо (29); 10 — упорное кольцо (30); 11 — крышка-колпачок с буксы
