Министерство Обороны СССР - 120-мм миномет обр. 1938 г. Руководство службы

Крышка навинчивается так, чтобы не было качания матки с винтом в осевом направлении и чтобы матка могла свободно вращаться.

На выступающий из корпуса четырехгранный конец малой шестерни 8 надета рукоятка 10 и закреплена штифтом 9 .

Действие подъемного механизма

Вращение рукоятки 10 передается малой шестерне 8 . Шестерня вращает матку 2 , в которой помещается винт 7 . Винт, жестко связанный с маткой поворотного механизма, вращаться не может, а движется только поступательно вверх или вниз и изменяет этим угол возвышения ствола миномета.

Разборка и сборка подъемного механизма

Разборка

Перед разборкой подъемного механизма необходимо отделить двуногу-лафет от ствола (см. п. 4) и отделить амортизатор от двуноги, для чего отогнуть шайбы 2 и свинтить гайки 3 (см. рис. 18).

Разборку подъемного механизма производить в следующем порядке:

— выбить бородком штифт 8 , крепящий матку поворотного механизма на винте подъемного механизма, и свинтить матку вместе с поворотным механизмом с винта подъемного механизма (см. рис. 10);

— вывинтить установочный винт 4 (см. рис. 11) крышки и ключом Сб51-20 свинтить крышку 5 ;

— вывинтить на 5—10 оборотов винт подъемного механизма и вынуть винт 7 с маткой 2 , направляя его вверх; свинтить матку с винта;

— вывинтить штифт 9 рукоятки 10 и снять рукоятку;

— вынуть из корпуса малую шестерню 8 и упорный шарикоподшипник 1 ;

— вывинтить винт 12 и дно 11 корпуса.

В минометах, у которых дно корпуса крепится шплинтами, вынуть шплинты и вынуть дно корпуса.

Сборка

Сборку подъемного механизма производить в следующем порядке:

— поставить дно 11 корпуса, закрепив его винтом 12 (или шплинтами, где они имеются);

— поставить упорный шарикоподшипник 1 и малую шестерню 8 ;

— надеть на квадратный конец малой шестерни рукоятку 10 и закрепить ее штифтом 9 ;

— навинтить матку 2 на винт подъемного механизма 7 и осторожно, чтобы не забить упорной резьбы винта, вставить их в корпус подъемного механизма 3 ; матка зубьями должна войти в зацепление с малой шестерней 8 ;

— навинтить ключом Сб51-20 на корпус подъемного механизма крышку 5 до совмещения отверстий под установочный винт 4 и закрепить крышку установочным винтом;

— навинтить вертлюг с поворотным механизмом нарезным отверстием матки поворотного механизма на конец винта подъемного механизма до совмещения отверстий под штифт 8 (см. рис. 10); забить штифт 8 ; вставить штоки в отверстия вертлюга, поставить шайбы 10 (см. рис. 18), навинтить гайки 9 и отогнуть шайбы;

— соединить двуногу-лафет со стволом (см. п. 4).

Устройство и действие механизма горизонтирования

Устройство механизма горизонтирования

Механизм горизонтирования предназначен для придания поперечному уровню вертлюга или прицела горизонтального положения. Он состоит из зажима 2 (см. рис. 10) и механизма горизонтирования 4 .

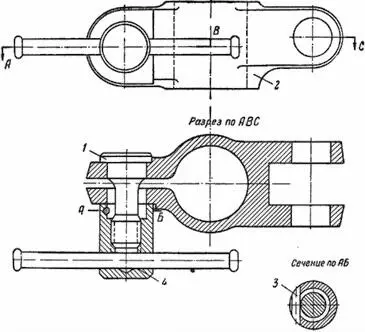

Рис. 12.Зажим:

1 — палец ( 2-33 ); 2 — зажим ( 2-32 ): 3 — цилиндрический штифт 3×25 ( 2-63 ); 4 — рукоятка с гайкой ( Сб2-15 )

Зажим помещается на правой ноге двуноги и состоит из зажима 2 (рис. 12), пальца 1 , цилиндрического штифта 3 и рукоятки 4 с гайкой. Рукоятка с гайкой навинчена на палец, вставленный в отверстие проушины зажима. Для ограничения хода рукоятки с гайкой служит цилиндрический штифт 3 , запрессованный в гайку. В незажатом положении зажим свободно перемещается по правой ноге двуноги.

Механизм горизонтирования (рис. 13) соединяется с проушинами зажима и корпуса подъемного механизма при помощи осей 16 (см. рис. 10), закрепленных винтами 14 . Винты 14 после их постановки закрепить.

Рис. 13.Механизм горизонтирования:

1 — гайка ( 2-42 ); 2 — корпус ( 2-44 ); 3 — винт ( 2-43 ); 4 — пружинное кольцо ( 2-85 ); 15 — проушина

С другой стороны в корпусе 2 (см. рис. 13) свободно вращается проушина, которая крепится в корпусе (от осевых перемещений); гайкой 1 проушина ввинчена в корпус 2 и закреплена пружинным кольцом 4 .
