Рис. 36.Горловина:

1 — отверстие для оси крышки; 2 — поперечное окно; 3 — направляющий выступ для пули; 4 — направляющий выступ для дна гильзы; 5 — ограничительный выступ; 6 — вырезы для зацепов движка; 7 — лоток

Ползун(рис. 37) служит для передвижения ленты с патронами. Он имеет: сверху — подаватель с пружиной и осью; снизу — ролик.

Крышка приемника(рис. 38) служит для закрывания приемника сверху и для присоединения верхних пальцев и рычага подачи.

Она имеет: на переднем конце — проушину для соединения с основанием приемника; в середине с внутренней стороны — выем для верхних пальцев с пружиной, удерживающих ленту с патронами в приемнике; впереди этого выема — направляющий выступ для пули, а сзади — направляющий выступ для дна гильзы; в задней части — гребень подачи и продольный паз для помещения рычага подачи с пружиной; гребень подачи и рычаг подачи предназначены для опускания патрона в пустотелый выступ основания приемника; на заднем торце — выступ, на который надвигается зацеп защелки приемника.

Рис. 37.Ползун:

1 — подаватель

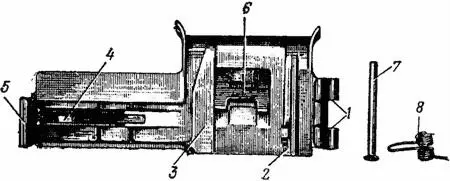

Рис. 38.Крышка приемника:

1 — проушина; 2 — направляющий выступ для пули; 3 — направляющий выступ для дна гильзы; 4 — рычаг подачи; 5 — выступ; 6 — верхние пальцы; 7 — ось крышки приемника; 8 — пружина крышки приемника

Рис. 39.Коробка:

1 — корпус; 2 — крышка; 3 — завертка; 4 — застежка; 5 — ручка

В закрытом виде крышка приемника вместе с основанием приемника образуют приемное окно для ленты.

23. Коробка(рис. 39) служит для помещения ленты с патронами. Она состоит из корпуса и крышки. На корпусе имеется завертка, а на крышке — застежка и ручка для переноски коробки.

Рис. 40.Лента

24. Лента(рис. 40) служит для помещения патронов. Лента состоит из звеньев, соединяемых с помощью соединительных пружин. Передняя часть звеньев ленты сделана по форме дульца гильзы патрона. К концам ленты прикреплены наконечники.

25. Принадлежность(рис. 41) применяется для разборки, сборки, чистки и смазки пулемета.

К принадлежности относятся:

— шомпол(составной из четырех звеньев) для чистки и смазки канала ствола, патрубка газовой каморы и труб кожуха; на одном конце он имеет кольцевую проточку для соединения с ключом-отверткой, на другом конце — резьбу для навинчивания ершика и две щели для продевания пакли или ветоши;

Рис. 41.Принадлежность к пулемету:

1 — шомпол; 2 — ершик; 3 — выколотка; 4 — извлекатель; 5 — коленчатый стержень; 6 — ключ-отвертка; 7 — масленка

— ершикдля чистки ствола пулемета раствором РЧС;

— выколоткадля выталкивания осей и шпилек;

— извлекательдля удаления из патронника дульца гильзы в случае ее поперечного разрыва;

— коленчатый стерженьдля протирания и смазывания патронника через окно ствольной коробки без разборки пулемета;

— ключ-отверткадля отвинчивания и навинчивания частей пулемета; он имеет больший вырез для ствола и пламегасителя и меньший вырез для осей ног сошки, прилив с квадратным гнездом для ввинчивания и вывинчивания мушки; кроме того. ключ служит отверткой и одновременно является рукояткой шомпола;

— масленкадля хранения смазки;

— пеналдля хранения ключа-отвертки, коленчатого стержня, ершика, извлекателя и выколотки.

26. Боевой патрон(рис. 42) состоит из пули, гильзы, порохового заряда и капсюля.

Рис. 42.Боевой патрон:
