Министерство Обороны СССР - 9-мм пистолет Макарова (ПМ). Наставление по стрелковому делу

7) Отделить предохранитель и ударник от затвора.Взяв затвор в левую руку, большим пальцем правой руки повернуть флажок предохранителя вверх; затем указательным и большим пальцами правой руки отвести флажок из гнезда несколько в сторону, повернуть дальше назад и вынуть из гнезда затвора (рис. 15).

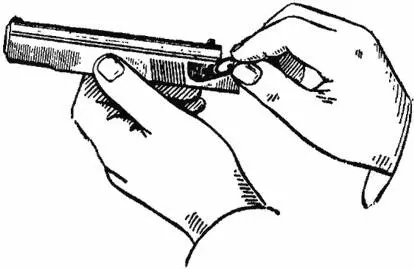

Рис. 15.Отделение предохранителя от затвора

Легкими ударами задним концом затвора по ладони правой руки извлечь из затвора ударник.

8) Отделить выбрасыватель от затвора(рис. 16). Положить затвор на стол (скамейку), правой рукой при помощи выступа протирки утопить гнеток выбрасывателя и, одновременно нажимая указательным пальцем левой руки на переднюю часть выбрасывателя и поворачивая его вокруг зацепа, вынуть его из паза; после этого осторожно извлечь из гнезда затвора гнеток с пружиной.

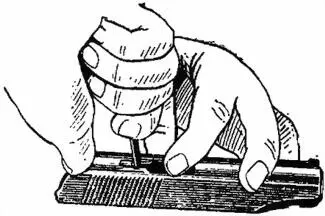

Рис. 16.Отделение выбрасывателя от затвора

9) Разобрать магазин.Взяв магазин в левую руку, большим и указательным пальцами этой руки отжать пружину подавателя к подавателю, правой рукой снять крышку магазина за ее выступающую часть (рис. 17) и вынуть из корпуса магазина пружину подавателя и подаватель.

11. Сборку пистолета после полной разборкипроизводить в обратном порядке.

1) Собрать магазин.Удерживая корпус магазина в левой руке так, чтобы выступ для защелки магазина был впереди и вверху, правой рукой вложить подаватель в корпус магазина. Вставить в корпус магазина пружину подавателя неотогнутым концом вниз и, поджимая пружину большим пальцем левой руки (рис. 18), правой рукой надвинуть крышку на загнутые ребра корпуса так, чтобы отогнутый конец пружины заскочил в отверстие крышки.

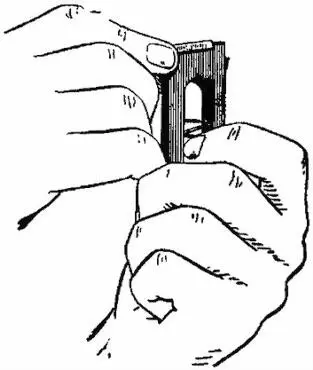

Рис. 17.Разборка магазина

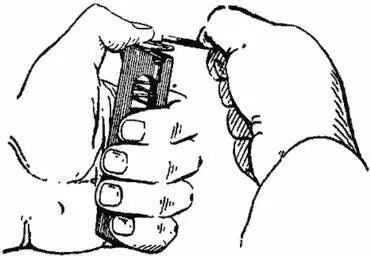

Рис. 18.Сборка магазина

2) Присоединить выбрасыватель к затвору(рис. 19). Положить затвор на стол (скамейку), правой рукой вставить в гнездо затвора пружину выбрасывателя с гнетком (гнетком наружу), Поставить выбрасыватель в паз зацепом к чашечке затвора и, придерживая его указательным пальцем левой руки у зацепа, утопить выступом протирки гнеток в гнездо; одновременно поджимая выбрасыватель к гнетку и вниз (поворачивая вокруг зацепа), опустить его пяточку в гнездо затвора так, чтобы головка гнетка расположилась над уступом пяточки выбрасывателя.

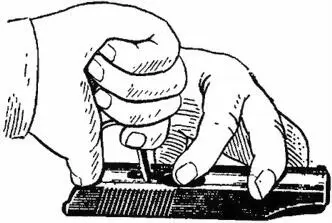

Рис. 19.Присоединение выбрасывателя к затвору

3) Присоединить ударник и предохранитель к затвору.Взять затвор в левую руку задним концом к себе и вложить ударник в канал затвора так, чтобы его срез в задней части был обращен к гнезду для предохранителя. Большим и указательным пальцами правой руки вставить предохранитель в гнездо затвора (рис. 20) и повернуть его флажок вниз до отказа.

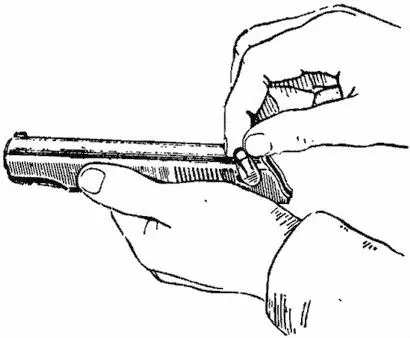

Рис. 20.Присоединение предохранителя к затвору

4) Присоединить спусковой крючок к рамке.Удерживая рамку в левой руке, правой рукой оттянуть спусковую скобу и перекосить ее так, как это делается при неполной разборке пистолета; вставить головку спускового крючка в окно стойки рамки так, чтобы его цапфы вошли в цапфенные гнезда рамки; поставить спусковую скобу на свое место.

5) Присоединить спусковую тягу с рычагом взвода к рамке.Удерживая рамку в левой руке и отведя хвост спускового крючка назад, вставить цапфу спусковой тяги в отверстие спускового крючка и опустить задний конец тяги в рамку на заднюю стенку основания рукоятки.

6) Присоединить курок к рамке.Удерживая рамку за основание рукоятки левой рукой и повернув спусковой крючок в крайнее переднее положение, правой рукой наклонить курок головкой вперед, ввести его цапфы в цапфенные гнезда в рамке (рис. 21) и повернуть головку курка назад.

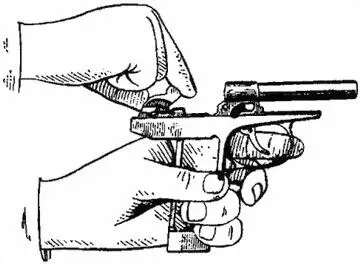

Рис. 21.Присоединение курка к рамке
