— ослабить болты цапф пулемета на станке, отвернув их на один оборот;

— встать впереди хода станка спиной к дульной части пулемета, упереться левой ногой в ход станка, взяться обеими руками за направляющую трубку поршня (рис. 4), оттянуть ее до отказа на себя и повернуть справа налево до выхода упора трубки из фигурного паза ствола.

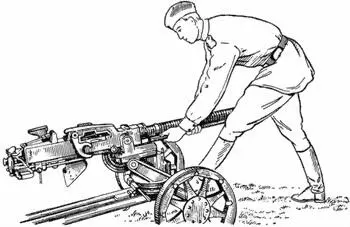

Рис. 4.Как разъединить направляющую трубку поршня со стволом

б) Вывинтить и вынуть вправо соединительный болт заднего крепления пулемета.

в) Отделить затыльник:

— поднять вверх рамку прицела;

— вынуть чеку затыльника, выдвинув ее большой выколоткой вправо;

Рис. 5.Как отделить затыльник

— поддерживая тело пулемета левой рукой за спусковую коробку, легкими ударами деревянного молотка по основанию затыльника сверху (рис. 5) отделить его от ствольной коробки, поддерживая затыльник снизу, чтобы он не упал.

г) Отделить спусковую коробку:

— взяться обеими руками за проушины спусковой коробки, уперев большие пальцы в задний обрез ствольной коробки (рис. 6), и подать ее назад; если коробка не сдвигается усилиями рук, сдвинуть ее с места легкими ударами деревянного молотка по переднему торцу правой проушины.

Рис. 6.Как снять спусковую коробку

Рис. 7.Как вынуть подвижную систему

Рис. 8.Как вынуть подвижную систему из ствольной коробки

д) Вынуть подвижную систему:

— откинуть приемник вверх до сцепления его с задержкой;

— ладонью левой руки опустить заднюю часть ствольной коробки и удерживать ее так, чтобы ствол не зажимал направляющую трубку поршня (рис. 7);

— правой рукой отвести затворную раму за рукоятку назад до выхода затвора из ствольной коробки и, обхватив затворную раму, вынуть ее из ствольной коробки вместе с затвором (рис. 8); при этом левой рукой поддерживать направляющую трубку поршня.

е) Снять затвор с рамы: взяться правой рукой за задний конец затвора и поднять его вверх.

ж) Разобрать затвор: вынуть ударник и отделить боевые упоры.

23. Сборку пулемета после неполной разборки производить в следующем порядке.

а) Собрать затвор:

— вставить боевые упоры в боковые выемы остова затвора так, чтобы нижние выступы упоров были обращены вниз;

— вставить ударник в канал затвора горизонтальной площадкой заднего конца вверх и дослать его вперед настолько, чтобы боевые упоры осталось сжатыми.

б) Соединить затвор с рамой: направить задний конец ударника в вырез стойки рамы, а нижний выступ затвора и выступы боевых упоров — в фигурный паз рамы.

в) Соединить затворную раму со ствольной коробкой:

— повернуть упор направляющей трубки поршня вправо,

— ладонью левой руки опустить заднюю часть ствольной коробки и удерживать ее;

— правой рукой взять снизу в обхват раму с затвором и, направляя газовый поршень в канал газового регулятора, а ребра рамы в пазы ствольной коробки, послать раму вперед;

— опустить приемник и нажать рукой на его задний конец до сцепления с защелкой.

г) Присоединить спусковую коробку: удерживая спусковую коробку на ладони правой руки, направить ее продольные выступы во внешние пазы ствольной коробки и дослать спусковую коробку. вперед до отказа.

д) Вставить затыльник:

— взять затыльник обеими руками снизу и плавно вдвинуть его в вертикальные пазы ствольной коробки; если затыльник руками до конца не вдвигается, дослать его легкими ударами деревянного молотка по нижней части затыльника; при этом поддерживать тело пулемета рукой сверху за заднюю часть ствольной коробки;

— вставить чеку с правой стороны;

— положить рамку прицела на затыльник.

е) Вставить справа и ввинтить соединительный болт заднего крепления пулемета.

ж) Соединить направляющую трубку поршня со стволом:

— встать впереди хода станка лицом к пулемету, упереться левой ногой в ход станка, взяться обеими руками за направляющую трубку поршня, оттянуть ее до отказа на себя и повернуть слева направо до захода упора направляющей трубки поршня в фигурный паз ствола;
